1p 50 60 Hz 16a 220v Rfi Emi Filtro de Linha de Energia Design de Filtro de Linha DC Sala de Blindagem RF Câmara Anecoica EMC
-
Destacar
220VAC Emi Power Line Filter
,linha filtros da alimentação CA do IEM IRF
,Projeto do filtro de linha elétrica do IEM do IRF
-
ProdutoFILTRO DE PODER EMI PARA ESCUDO RF
-
Corrente nominal16A
-
Frequência nominal50/60Hz
-
Tensão nominal220 VCA
-
Queda de tensãoDe potência inferior a 1 V
-
Sobrecarga140% da corrente nominal durante 15 minutos
-
Distorção HarmônicaMenos de 2% @ corrente nominal total
-
Dielétrico suporta tensão1000VDC (linha a linha) 1000VDC (linha a caixa)
-
Eficiência de protecção10KHz≥60dB
-
Resistência de isolamento de CCDe acordo com o método MIL-STD-202 202
-
Classificação climática25/070/21
-
Lugar de origemP.R.China
-
MarcaHAOZHUO
-
Certificaçãoce
-
Número do modeloHZ-2X16C5
-
Quantidade de ordem mínima10 PCS POR A ORDEM
-
Detalhes da embalagemCaixa
-
Habilidade da fonte100 PCS pela semana
1p 50 60 Hz 16a 220v Rfi Emi Filtro de Linha de Energia Design de Filtro de Linha DC Sala de Blindagem RF Câmara Anecoica EMC

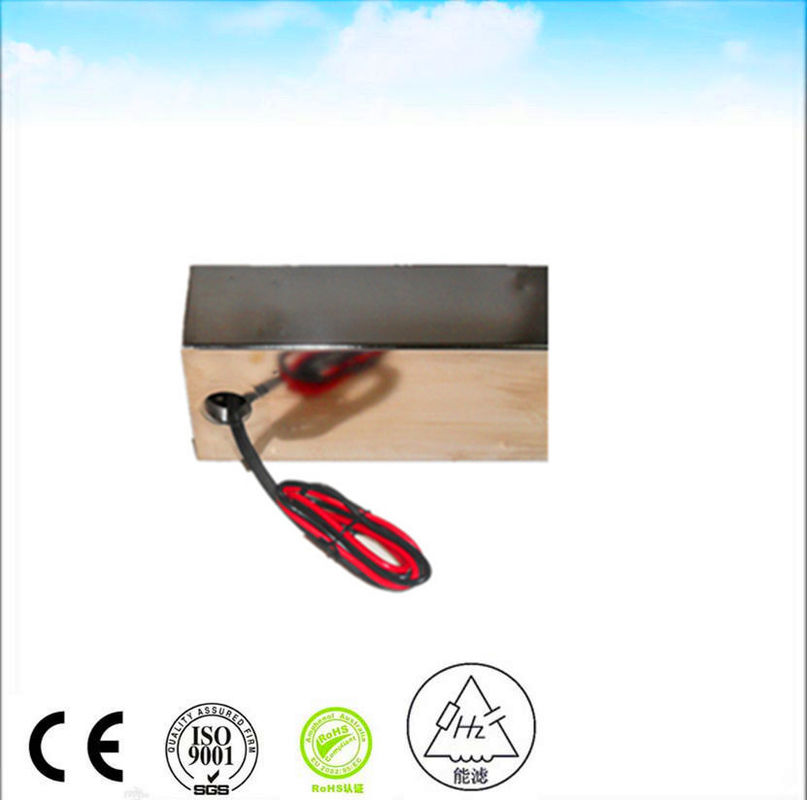

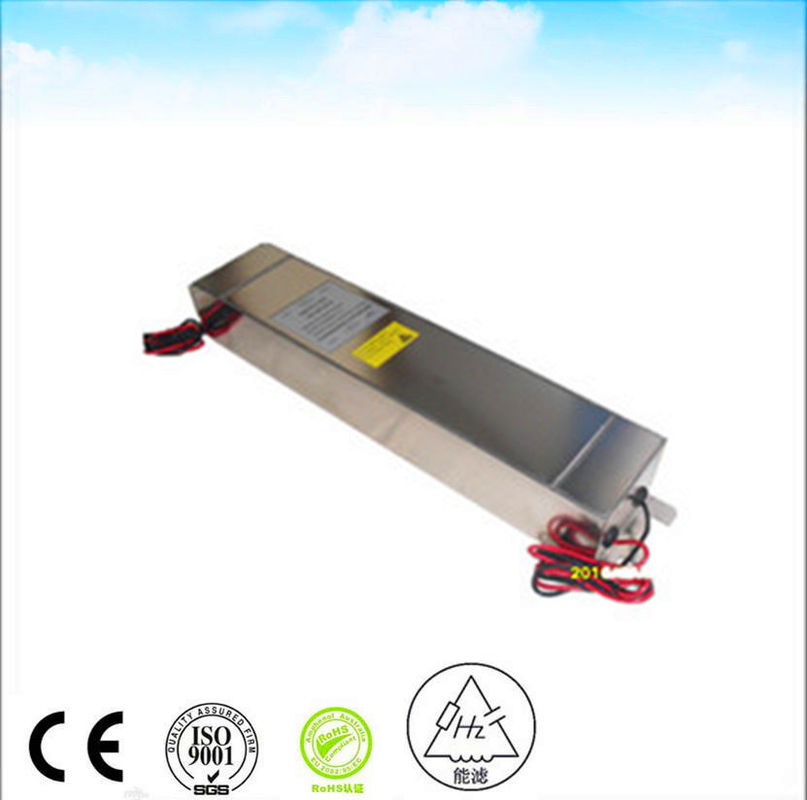

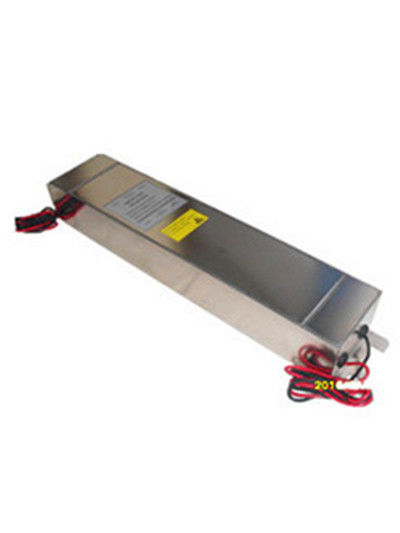

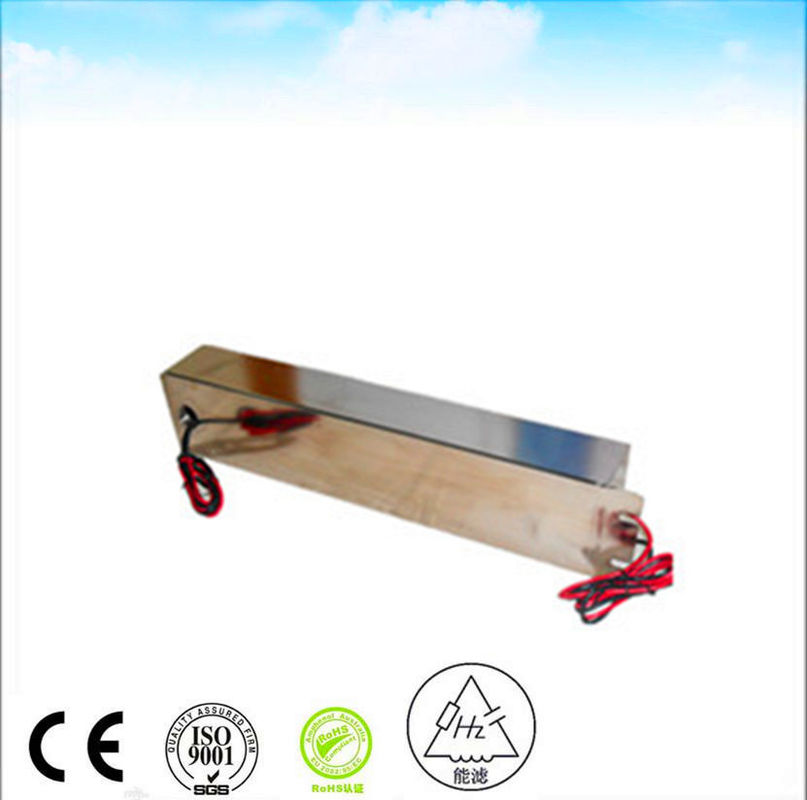

Filtro de Linha de Energia EMI 1P 220VAC 50/60 Hz 16A PARA SALA BLINDADA DE RF
A maioria dos eletrônicos contém um filtro EMI, seja como um dispositivo separado ou embutido em placas de circuito. Sua função é reduzir o ruído eletrônico de alta frequência que pode causar interferência com outros dispositivos. Existem normas regulatórias na maioria dos países que limitam a quantidade de ruído que pode ser emitida.
|
Dados de Desempenho |
|
Queda de Tensão: Menos de 1V |
|
Sobrecarga: 140% da corrente nominal por 15 minutos |
|
Distorção Harmônica: Menos de 2% @ corrente nominal total |
|
Corrente de Fuga: ≤0.2A@380/230VAC e 50Hz |
|
Tensão de Suporte Dielétrico: 1000VDC (linha a linha) 1000VDC (linha ao chassi) |
|
Resistência de Isolamento DC: Conforme MIL-STD-202 Método 202 |
|
Resistência do Terminal: Conforme MIL-STD-202 Método 211 |
|
Aumento de Temperatura: Conforme MIL-F-15733 |
|
Eficácia de Blindagem: |
|
10KHz≥60dB |
|
1MHz~20MHz≥100dB |
|
20MHz~18GHz≥100dB |
|
18GHz~40GHz≥80dB |
|
Classificação Climática: 25/070/21 |
Um filtro de linha de energia, também chamado de filtro de linha de energia EMI, é uma rede passiva bidirecional, um equipamento elétrico que filtra efetivamente um ponto de frequência específico na linha de energia ou a frequência fora de um ponto de frequência específico. Os filtros de linha são projetados para interferência eletromagnética (EMI) na rede elétrica, e são uma rede de duas portas seletiva de frequência, geralmente composta por indutores, capacitores e resistores. Na verdade, é um tipo de filtro e também pode ser chamado de filtro de reflexão de acordo com o princípio de funcionamento. Ele fornece alta impedância série e baixa impedância paralela na banda de parada do filtro, desajustando severamente a fonte de ruído e sua impedância com a impedância de carga, transmitindo assim os componentes de frequência indesejados de volta para a fonte de ruído.
Ao selecionar o filtro de linha de energia, três indicadores principais devem ser considerados: o primeiro é a tensão e a corrente, o seguinte é a perda de inserção e, finalmente, o tamanho e a estrutura. Como o filtro interno é tipicamente encapsulado, o ambiente não é uma preocupação principal. No entanto, as características de temperatura de todos os materiais de encapsulamento e capacitores do filtro têm alguma influência nas características ambientais do filtro de energia.
