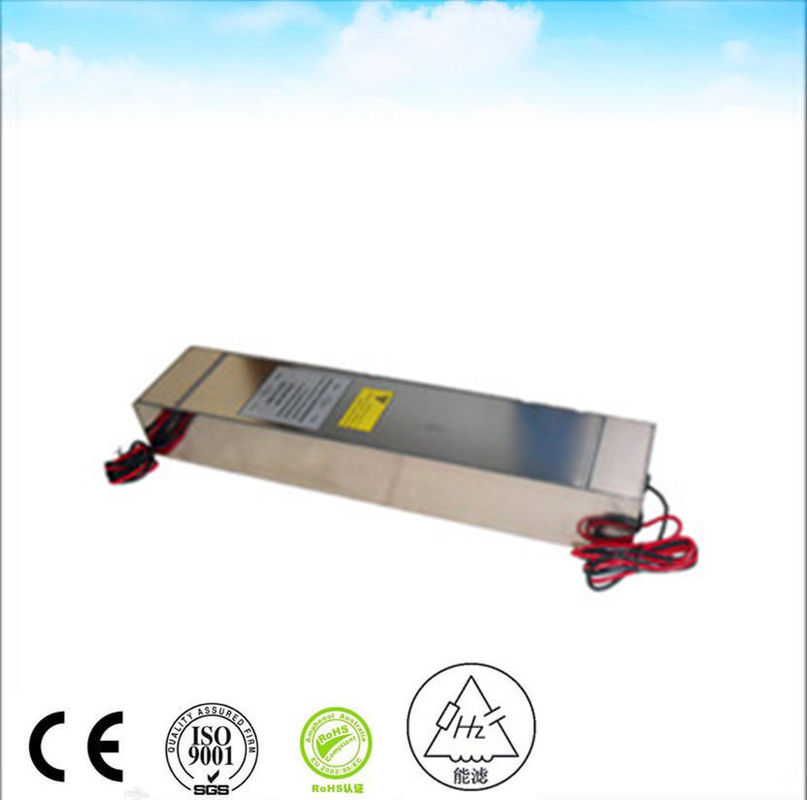

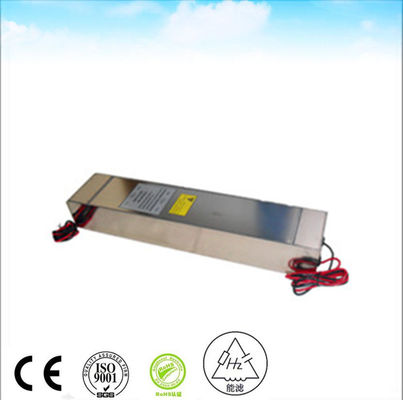

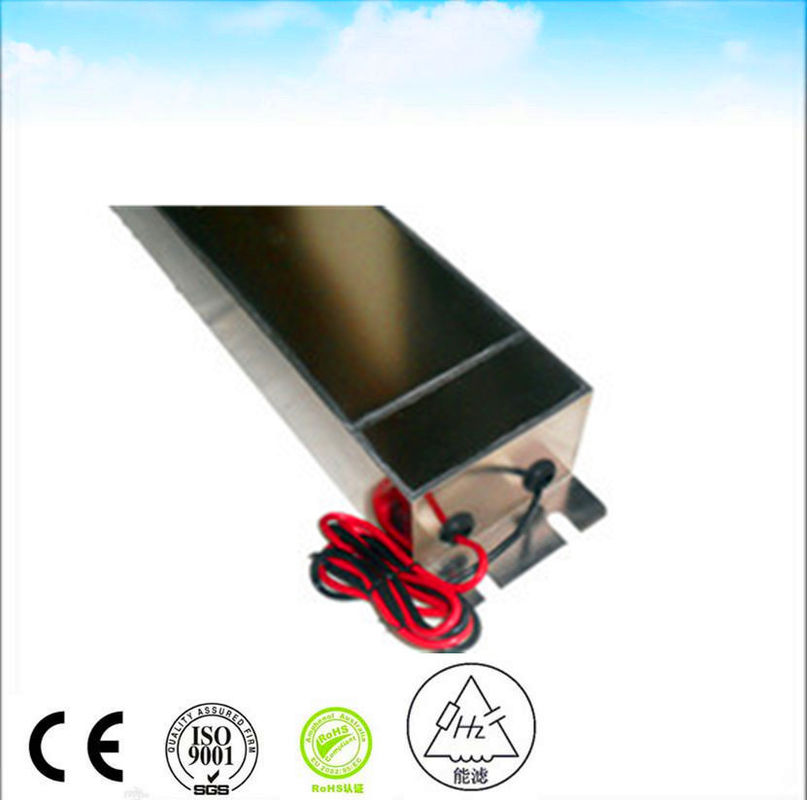

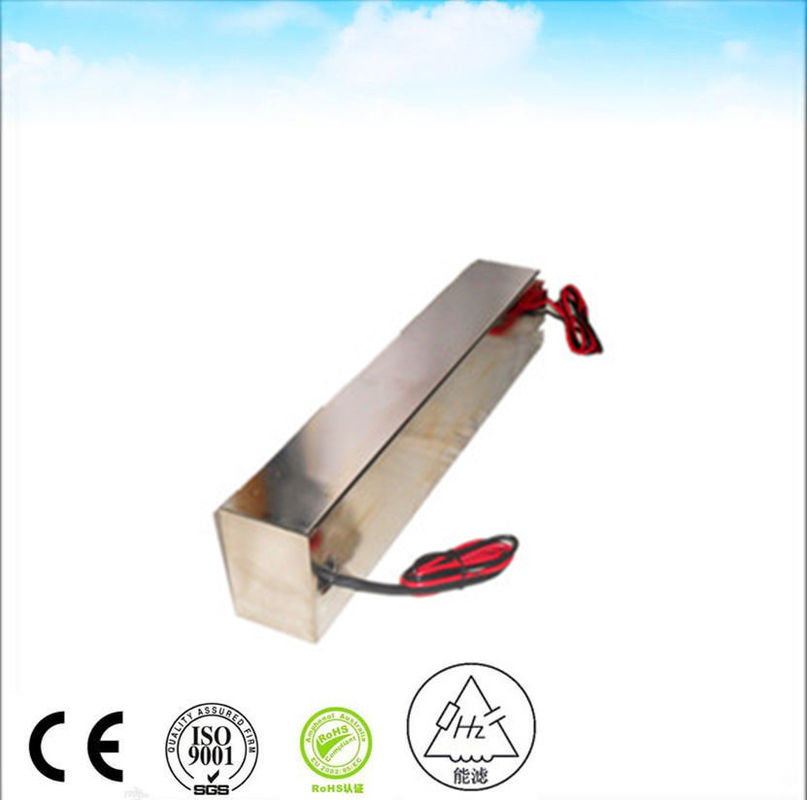

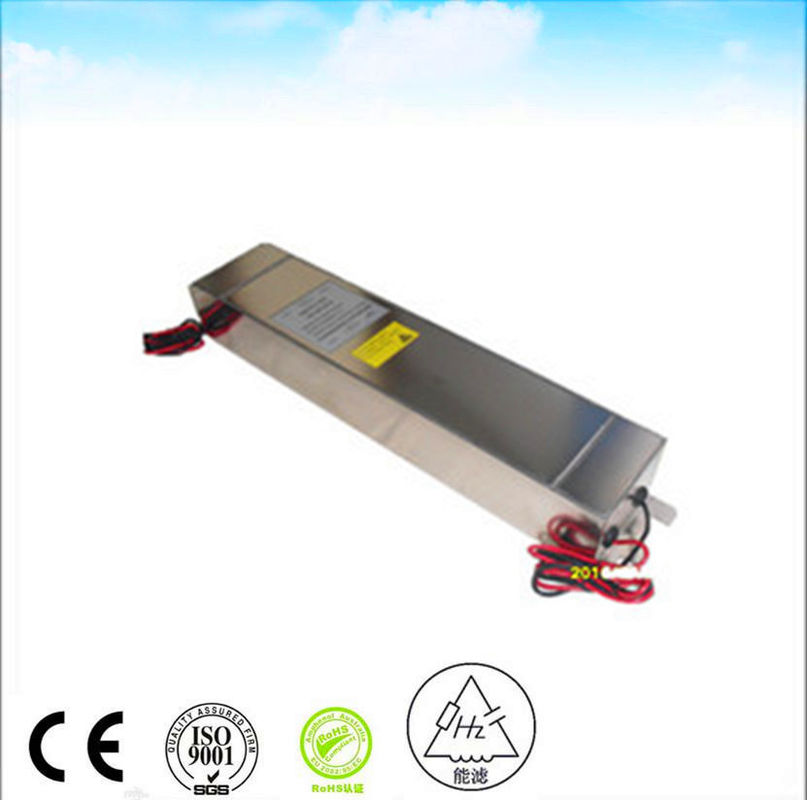

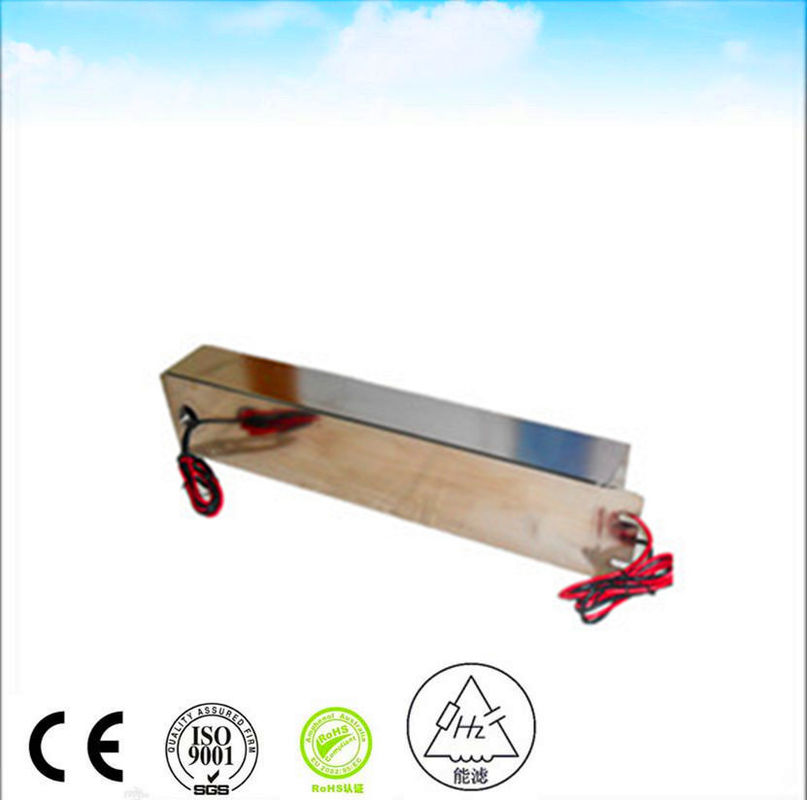

filtro Emi Emc Filter Design da tensão da C.A. Emi Power Line Filters Ac de 250V 16A IRF

Como funciona um filtro EMI de entrada?
A maioria dos eletrônicos contém um filtro EMI, como um dispositivo separado ou incorporado em placas de circuito.A sua função é reduzir o ruído electrónico de alta frequência que pode causar interferências com outros dispositivosExistem normas regulamentares na maioria dos países que limitam a quantidade de ruído que pode ser emitido.

EMI, ou interferência eletromagnética, é definida como sinais elétricos indesejados e pode ser na forma de emissões conduzidas ou irradiadas.EMI conduzida é onde o ruído viaja ao longo dos condutores elétricos e EMI irradiada é onde o ruído viaja através do ar como campos magnéticos ou ondas de rádio.

O EMI é gerado pela comutação de corrente elétrica e provém de uma variedade de fontes, incluindo fontes de alimentação eletrônica.As fontes de alimentação convertem uma tensão de entrada em tensões de CC reguladas e isoladas (na maioria dos casos) para executar uma série de componentes eletrônicosEsta conversão é efectuada a altas frequências que variam de vários kHz a mais de um MHz.Os relés de CC e os carregadores de bateria dependem de fontes de alimentação para funcionar.

Um filtro EMI para uma fonte de alimentação normalmente consiste em componentes passivos, incluindo condensadores e inductores, ligados entre si para formar circuitos LC.Os inductores permitem a passagem de correntes de corrente contínua ou de baixa frequênciaOs condensadores fornecem um caminho de baixa impedância para desviar o ruído de alta frequência da entrada do filtro,ou de volta para a fonte de alimentação, ou na ligação ao solo.

Além de ajudar a cumprir os regulamentos EMI, o filtro também tem de cumprir normas de segurança.o espaço elétrico mínimo entre as linhasOs condensadores são também certificados individualmente de segurança, dependendo da sua posição no circuito.Capacitores especiais X devem ser usados em todos os terminais de entrada e Y condensadores do circuito AC para a terra.
