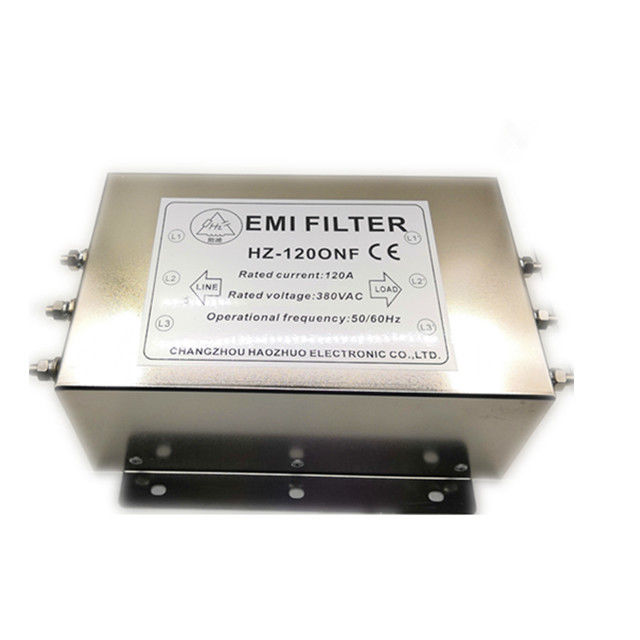

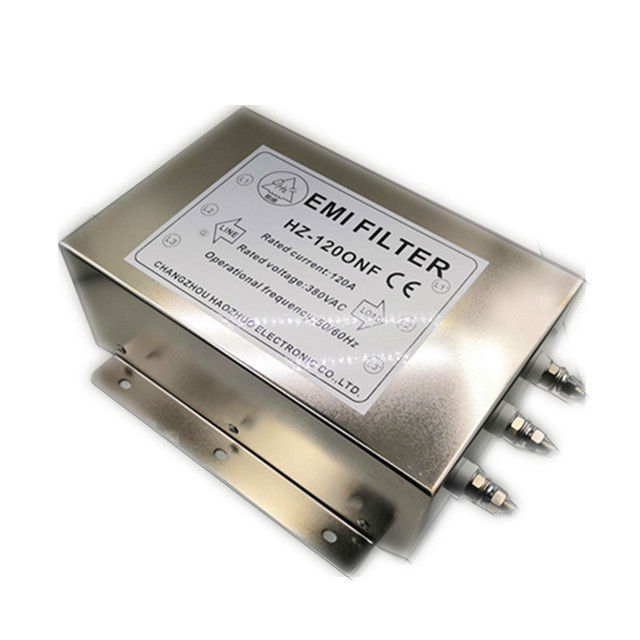

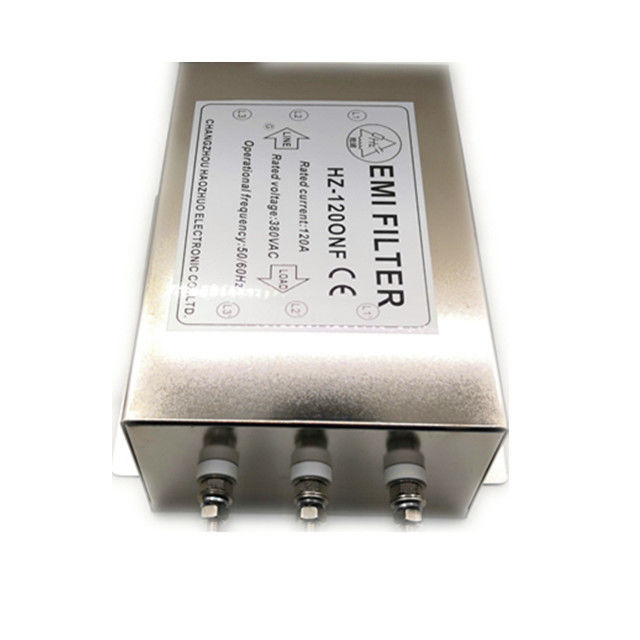

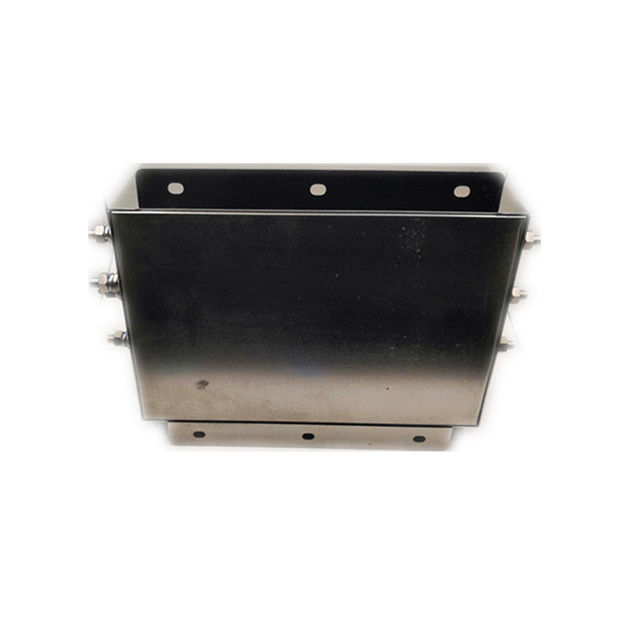

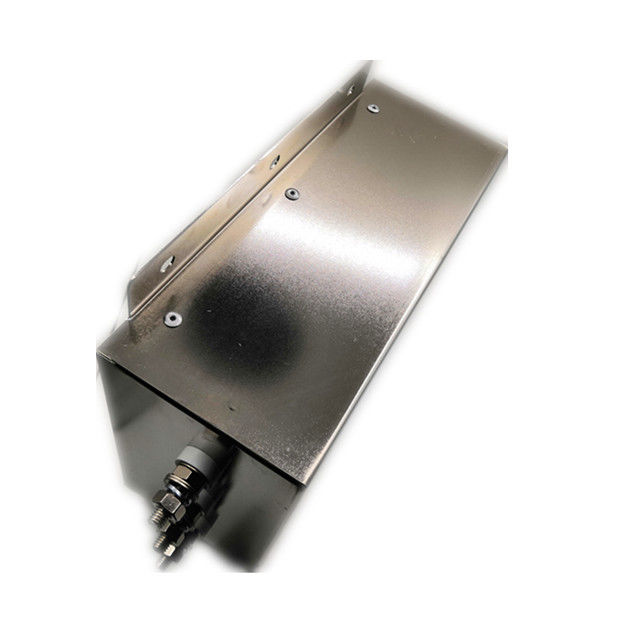

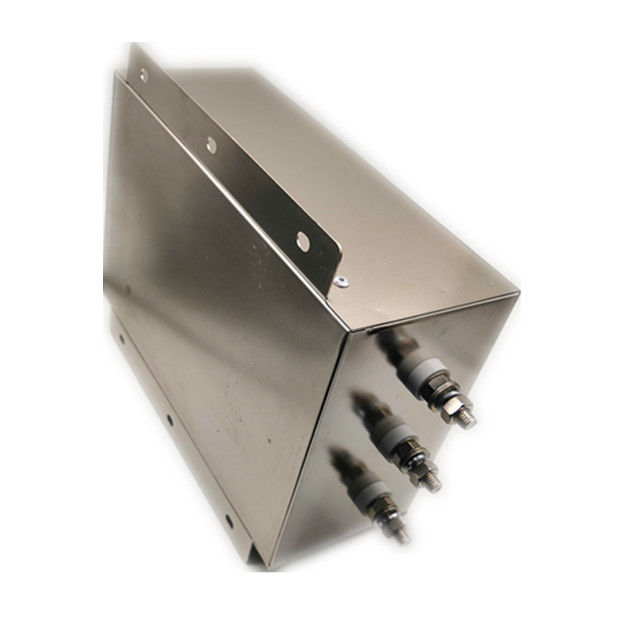

380-440VAC 120A Filtro de supressão de ruído elétrico de 3 fases para inversor de frequência de 55kw
-
Destacar
filtro elétrico da supressão do ruído
,filtro da supressão do ruído 120A
,Filtro eletrônico da supressão do ruído do IEM
-
TypeEMI Filter
-
Transfer FunctionLow Pass
-
Package TypeThrought Hole
-
Nominal Center Frequency50/60Hz
-
3dB Bandwidth14K
-
Insertion Loss100dB
-
Input Impedance50ohm
-
Stopband Attenuation100dB
-
Rated Voltage380VAC
-
Rated Current10A
-
Operating Frequency50/60Hz
-
ApplicationPOWER SUPPLY
-
Portshanghai
-
Lugar de origemCHINA
-
Marcanenglv
-
CertificaçãoCE RoHS
-
Número do modeloHZ-120ONF
-
Quantidade de ordem mínima>Partes =1
-
Preço$70.00
-
Detalhes da embalagem10 PCes em uma caixa o peso de efetivação é sobre 10Kg
-
Habilidade da fonte100 partes/partes por Semana
380-440VAC 120A Filtro de supressão de ruído elétrico de 3 fases para inversor de frequência de 55kw
380Vac 120A filtro emi de saída para inversor de frequência de 55kw
| Configuração | 2o estágio | |
| Corrente nominal @ 40°C | 120A | |
| Voltagem nominal | 380vAC | |
| Frequência de funcionamento | 50/60 Hz | |
| Fase | Três fios de fase três | |
| Corrente de fuga (250VAC 50Hz @ 20°C) | ≤ 6,0 mA | |
| Faixa de filtragem | 150 kHz-30 MHz | |
| Classificação Hipot (um minuto) | Linha a linha: 2250V DC 3S Linha para terra: 2700V DC 3S |
|
| Categoria climática | 25/085/21 | |
| Tempearte de trabalho | -25°C~+85°C | |
| Output Terminal | De peso superior a 200 g/m2 | |
| Peso | 3.5 kg | |
| Dimensão | Ver abaixo | |
FN258 Filtro EMI para inversores trifásicos e sistemas de propulsão
- Solução EMC padrão da indústria para filtragem PDS de três fases
- Habitação em estilo de livro, fina e que economiza espaço
- Blocos de ligação de segurança sólida ou ligações de saída de arame opcionais
- Excelente desempenho de atenuação
- Versões HV para até 690 VAC
- Versões HVIT para redes de distribuição de TI
- Versões P/L com baixa corrente de fuga
Filtro EMI de finalidade geral para aplicações trifásicas
- Solução EMC para inversores industriais e motores
- Correntes nominais de 8 a 280 A
- Nível de tensão selecionável de 440 V e 520 V
- Alta atenuação diferencial e de modo comum
- Conforme a norma IEC 60950
| AC/DC | Ar condicionado |
| Intervalo de corrente nominal (A) | 80 |
| Intervalo de tensão nominal (V) | 380Vac |
| Frequência de funcionamento | 50/60 Hz |
| Fase | Fase 3 |
Filtros EMC/EMI de três fases Aplicação:
1Sistemas de inversores, sistemas fotovoltaicos, energia eólica,
2- Conversores de frequência industriais e motores, máquinas-ferramenta,
3. UPS, SMPS
4. e outros equipamentos eléctricos de uso geral, também disponíveis em versões médicas.
Informações sobre a empresa
- Somos um fabricante profissional e famoso de filtros EMI.
- A nossa equipa técnica tem mais de 10 anos de experiência na concepção de filtros EMI. Conhecemos muito bem a norma de segurança UL VDE CSA CE CQC etc.
- Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)Podemos resolver o problema da EMI de forma rápida, eficaz e barata.
- Nosso equipamento de teste: ponte digital LCR/testador de resistência à tensão/testador de resistência ao isolamento/analisador de espectro/testador de indutor/fonte de sinal padrão/sala de escudo/testador de intensidade de interferência etc.
- Nosso produto: filtro EMI para fins gerais/filtro EMI para inversor de frequência/filtro EMI para instalações de blindagem/filtro EMI para aplicação militar.
- Nossa vantagem: alta qualidade/alta relação custo/curto prazo de entrega
- Nosso serviço: todos os produtos têm dois anos de garantia
- Os nossos principais clientes: motor de inversor de frequência e sistema de servo-drives/sistema de blindagem por ressonância magnética/sistema de inversor solar/sistema de transporte ferroviário
