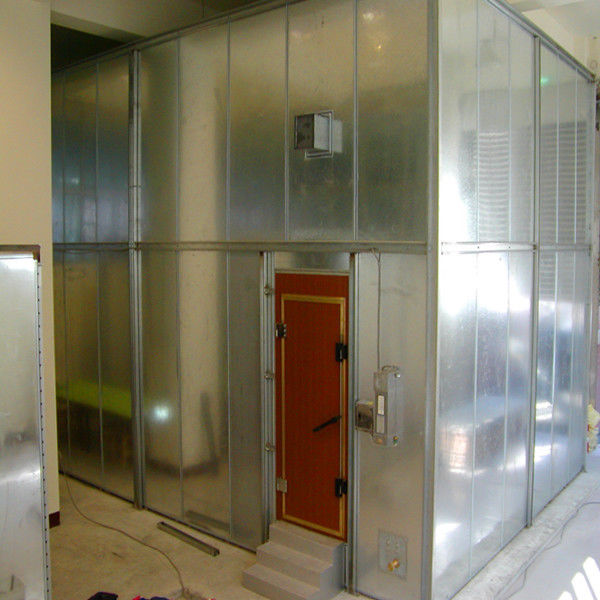

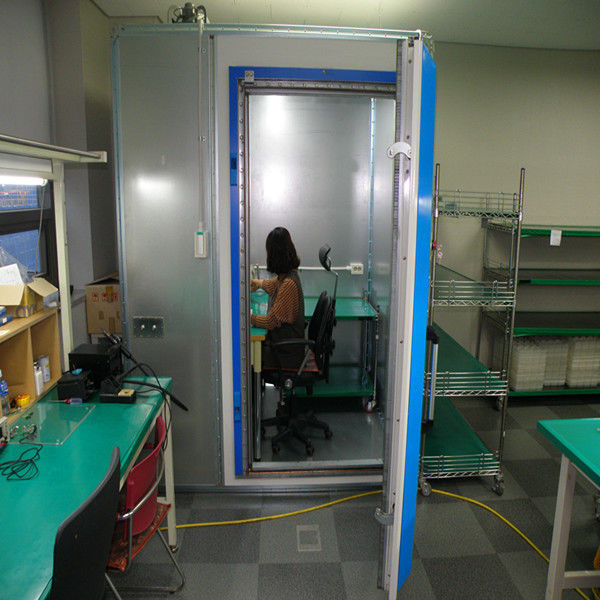

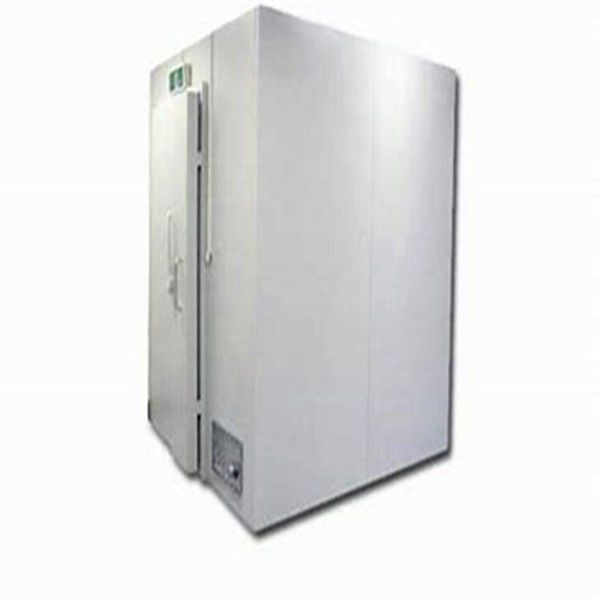

Caixa de blindagem de RF até 40GHz Câmara anéquica de EMC RFi Câmara de blindagem de RF protegida Câmara anéquica de EMC
-
Destacar
Emi Emc Chamber
,Emi Test Chamber
,câmara do teste da compatibilidade eletrónica do IEM
-
TipoFiltro rc
-
Função de transferênciaPassagem baixa
-
Tipo de pacoteMontagem em superfície
-
Frequência Central Nominal50Hz
-
Largura de banda de 3dB10m
-
Perda de inserção100db
-
Impedância de entrada50 ohms
-
Atenuação da banda de parada100db
-
Fonte de energiaMonofásico Trifásico ou DC
-
Usoteste EMC
-
Tamanho da salaPersonalizado
-
Tamanho da portaPersonalizado
-
PainelPainel de aço de 2 mm/3mm
-
atenuação14KHz-40GHz> = 100dB
-
Embalagemcaixa de madeira
-
Prazo de entrega2-3 Weeks para EMC Testing Eletromagnetic Shielding RF Room
-
PortaXangai
-
Marcahaozhuo
-
CertificaçãoCE RoHS
-
Número do modeloH
-
Quantidade de ordem mínima>=1 ajusta-se
-
Preço$10,000.00
-
Detalhes da embalagemCaso de madeira
-
Habilidade da fonte1 grupo/grupo por Mês
Caixa de blindagem de RF até 40GHz Câmara anéquica de EMC RFi Câmara de blindagem de RF protegida Câmara anéquica de EMC
1-20 metros quadrados 14KHz-40GHz mais de 100dB para segurança de dados/voz EMI câmara anecóica
- RF Cabinet
- Design de portas oferecidas
- Providing the unit with extraordinary shielding attenuation (Fornecendo a unidade com extraordinária atenuação de blindagem)
- Can be customized to any size requirements (pode ser personalizado para qualquer tamanho)
- Can be placed on desks or workbenches Pode ser colocado em mesas ou bancadas
- Pode ser instalado com acessórios de RF
Quando um quarto blindado é necessário?
· Se o seu laboratório estiver perto de um emissor de amplo espectro (ou seja, equipamento que transmite múltiplas frequências abaixo de 400Hz), torre de rádio, transmissor de celular ou outros geradores de campo grandes,Então você deve considerar um quarto blindado..
· Se a sua pesquisa está na banda gama e você não quer usar um filtro de notch de 60/50Hz para remover o ruído da energia da rede, você pode considerar um quarto blindado.Recomendamos tomar os passos acima para minimizar primeiro o ruído da rede.Se isso não for suficiente para as suas necessidades, então uma sala blindada pode ajudar.
| Características do produto | ||||

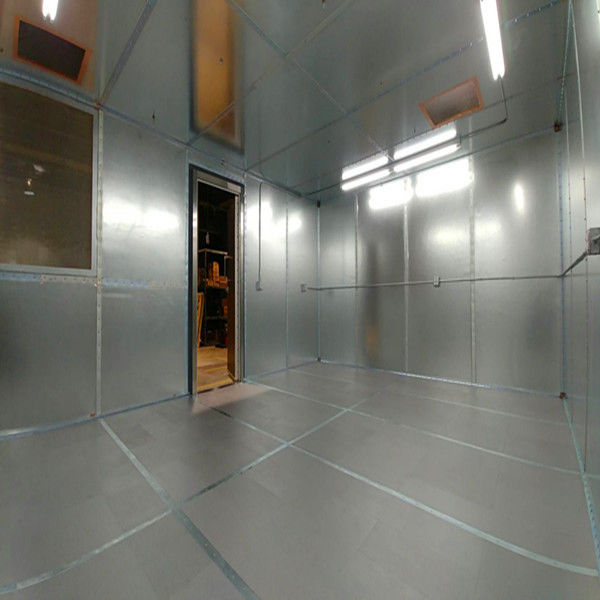

| Os painéis de proteção são feitos de placas de aço laminadas a frio moldadas.que pode restringir as placas de distorção e garantir o nivelamento das placas de aço. | ||||
| A construção do quadro auto-apoiado é feita de materiais de seção. | ||||

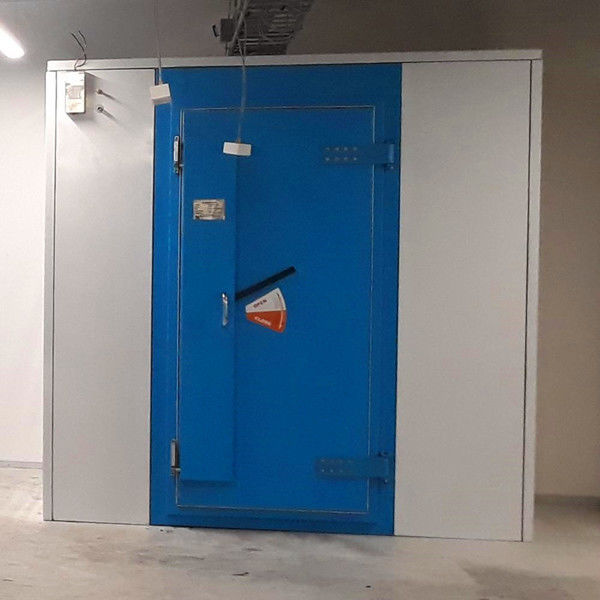

| Shielding door is optional: standard electromotive door (electromotive / manual alternative), full-automatic shielding door (light-activated with password) sliding door. A porta de proteção é opcional:Subshining decoração de aço inoxidável está na superfície da portaA dimensão padrão da porta é:0.85 x 2 ((m). | ||||
| Large-scale hanging sliding shielding-door, electromotive sliding push-in door, electromotive sliding gasbag door, rotated door with track (porta de escudo pendente deslizante em larga escala, porta de entrada deslizante eletromotriz, porta de saco de gás deslizante eletromotriz, porta rotada com trilho) | ||||

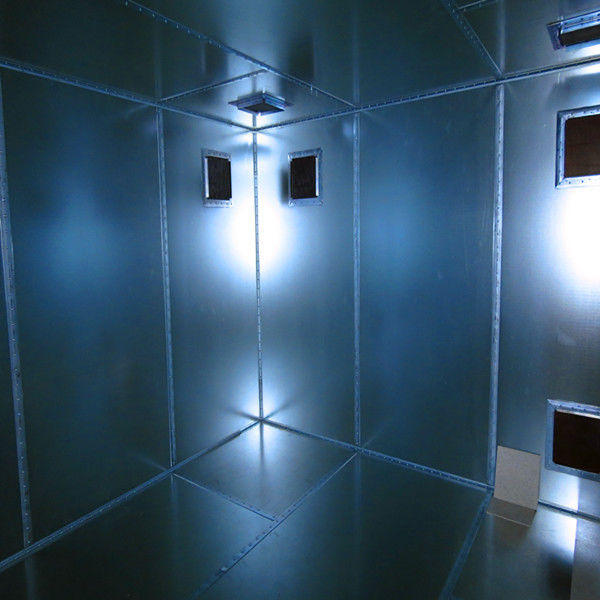

| Ventilated window is designed in cellular wave-guide type with dimension: 300×300 mm (em inglês). | ||||
| O filtro de energia está em condições de alto desempenho e baixa fuga. | ||||
| Telefone, ar-condicionado, dispositivos de combate a incêndio, fibra óptica e cabos CAT5 podem ser equipados customized. | ||||
| A decoração será organizada na sala de proteção de acordo com os requisitos da sala de equipamentos padrão. | ||||
| Proteção de propriedades (dB) | ||||
|
Campo magnético |
14 kHz | 85 dB | ||
| 100 kHz | 100 dB | |||
| 200 kHz | 110 dB | |||
| Ondas de plano | 50-103 MHz | 120 dB | ||
|
Micro-programas |
1-10 GHz | 110 dB | ||
| 10 a 20 GHz | 100 dB | |||
| 20-40 GHz | 80 dB | |||
| Área de aplicação | ||||
| EMC tesing | ||||
| Items 1 | Modulo Tipo de painel, 2 mm/3 mm placa de aço galvanizado | |||
| Itens 2 | RF Shielding Door, Open size:1000*2000mm Ou Dimensão personalizada |
|||
| Itens 3 | Filtros de Potência 16A/32A/50A/63A Or Customized parameter (Parâmetro personalizado) |
|||
| Itens 4 | Painéis de ventilação Honeycomb 300x300x25 mm 300 x 600 x 25 mm Ou Dimensão personalizada |
|||
| Itens 5 | Painel de RF 300*200mm, incluindo o guia de ondas Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Ou Dimensão personalizada |
|||
| Itens 6 | Piso Piso anti-estático ou piso laminado Or customized materials (Materiais personalizados) |
|||
| Itens 7 | Absorvedor de RF de espuma Ferrite tile Absorvedor de alta potência |
|||
| Itens 8 | Beryllium copper Fingers | |||
| Items 9 | Guia de ondas de aço | |||
| Itens 10 | EMI Shielding Gasket | |||
| RF Anechoic chamber Shielding Properties (dB) | ||
|
Campo magnético |
14 kHz | 75 dB |
| 100 kHz | 100 dB | |
| 200 kHz | 110 dB | |
| Ondas de plano | 50-103 MHz | 120 dB |
|
Micro-programas |
1-10 GHz | 110 dB |
| 10 a 20 GHz |
100 dB |
|
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
