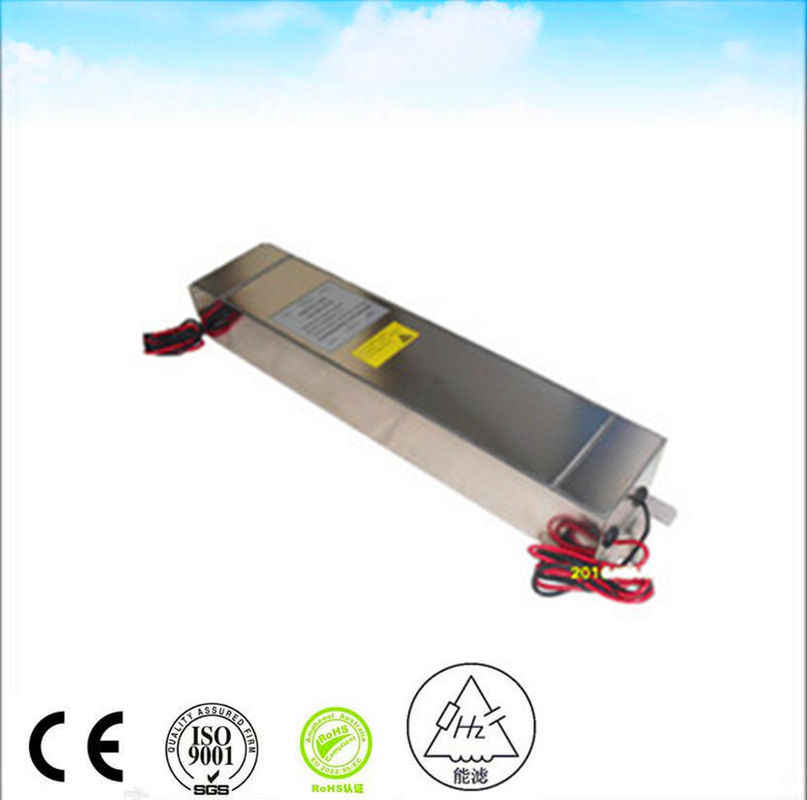

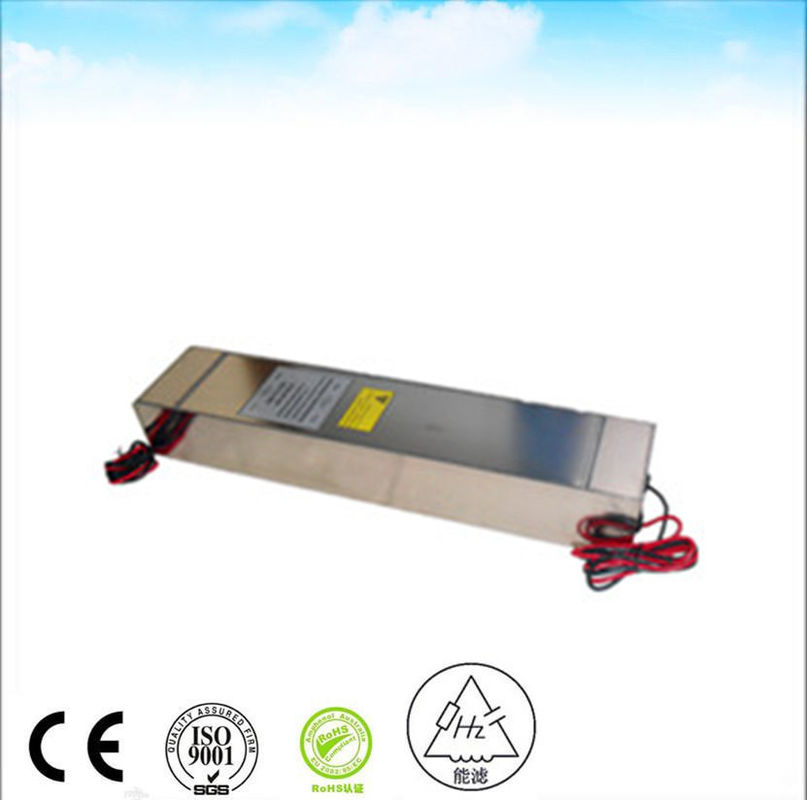

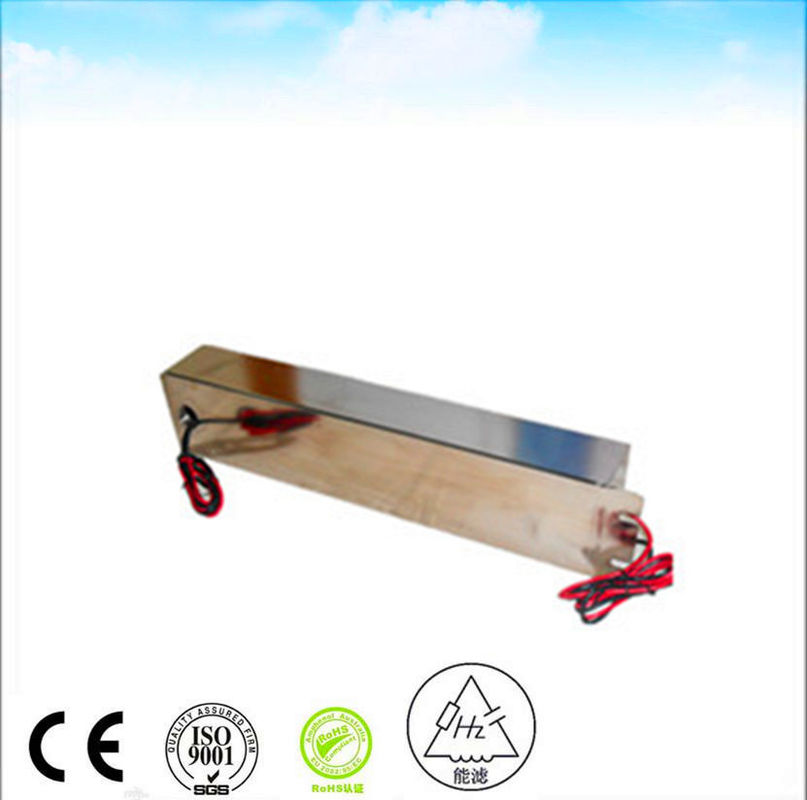

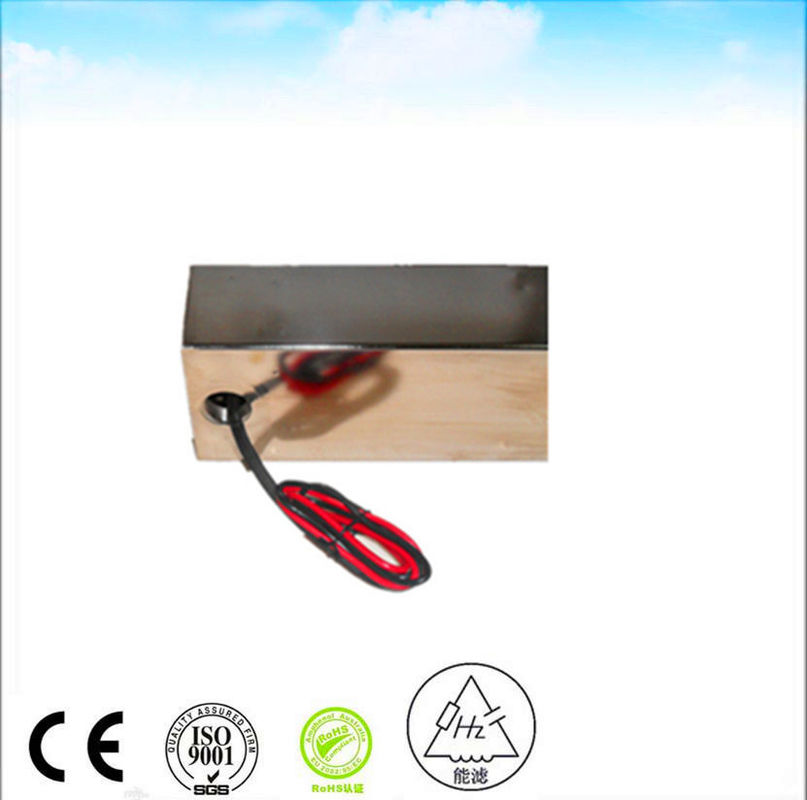

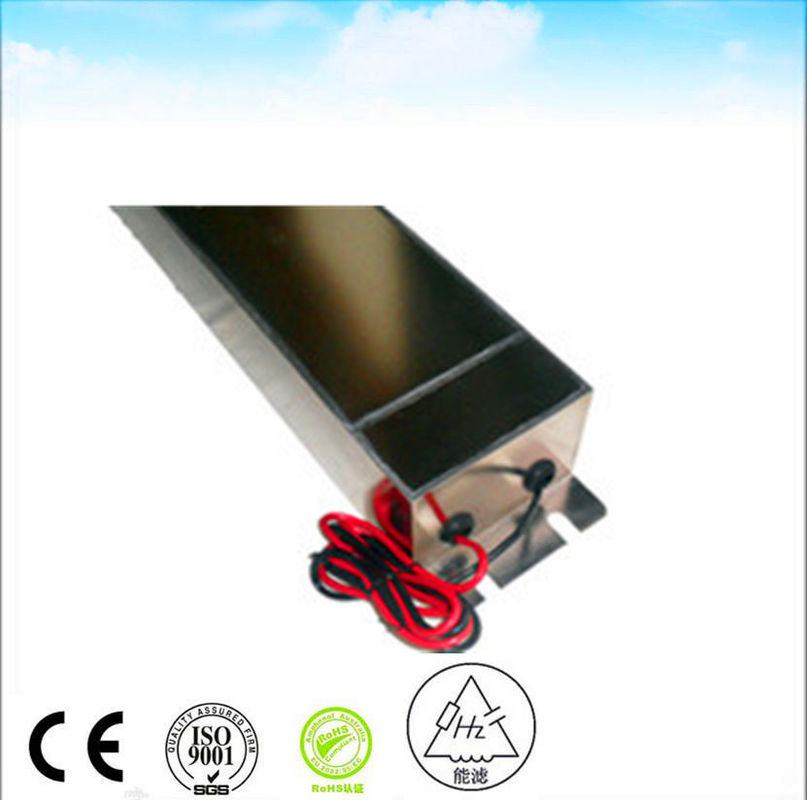

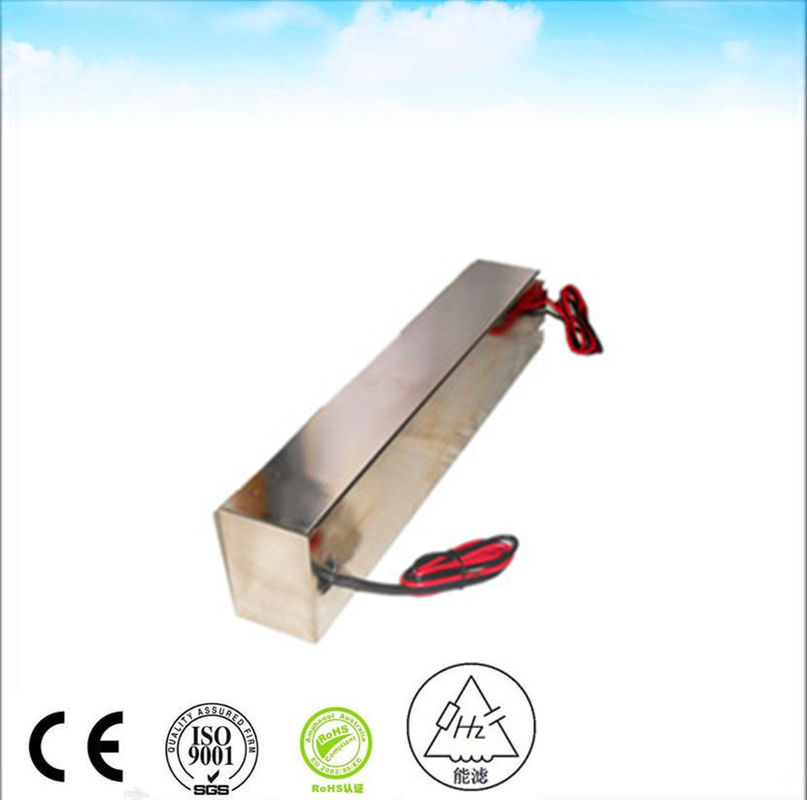

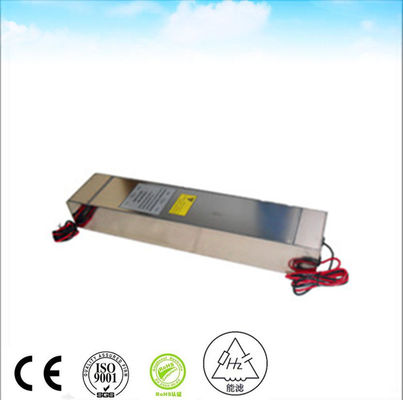

50A 250VAc Linha EMI Projeto de filtro para câmara de blindagem RF em câmara anecoica

MOQ:	>Partes =1
preço:	$300.00
standard packaging:	PCes 1 em uma caixa o peso de efetivação é sobre 20Kg
Supply Capacity:	100 partes/partes por Semana

Detail Information

Product Description

Detail Information

Lugar de origem

China

Marca

nenglv

Certificação

CE RoHS

Número do modelo

HZ-2X50C5

Tipo:

Filtro EMI

Função de transferência:

Passagem baixa

Tipo de pacote:

Através do Buraco

Frequência Central Nominal:

50/60Hz

Largura de banda de 3dB:

Perda de inserção:

100db

Impedância de entrada:

50 ohms

Atenuação da banda de parada:

100db

Tensão nominal:

120/250VAC

Corrente nominal:

16A 30A

Frequência operacional:

50/60Hz

aplicativo:

Sala da proteção de Rf

Porta:

Xangai

Destacar:

250vAc linha filtro para o áudio

linha projeto da C.A. do filtro para iem

linha filtro para da C.A. 50A iem

Product Description

250VAC 50A EMI filtro de linha de alimentação

Dicas de montagem do filtro EMI

Os cabos e fiações dentro de um sistema, incluindo os cabos de alimentação de entrada, podem atuar como uma antena para ruídos de alta frequência (10 ̊s de MHz e acima), irradiando-os através do ar, bem como pegando-os.Isto pode constituir um sério desafio para mitigar as emissões de radiação, bem como de alta frequência conduzidasO ruído de maior frequência (10 ̊s pf MHz e acima) filtrado pelo circuito de filtragem pode ser acoplado no outro lado (cabos) através do modo irradiado.Isto torna a instalação do filtro bastante crítica. Manter em mente as seguintes recomendações de instalação do filtro EMI pode garantir um bom desempenho do filtro EMI:

Montar o filtro num local que requeira os cabos mais curtos.
Quando o objetivo é a mitigação de ruído, montar o filtro o mais perto possível da fonte EMI, se é uma unidade, fonte de energia ininterrupta, inversor ou outro componente.Quanto mais fiação estiver disponível para o ruído se propagar.
Para assegurar a conformidade com o IME, instalar o filtro o mais próximo possível do ponto de entrada de energia (POE).
Parede montar o filtro no chassi no ponto de entrada de energia com blindagem adequada, criando um bom isolamento de entrada-saída.
Se não for possível a montagem de uma parede, manter os fios/cabeços na entrada do filtro o mais curto possível e proteger os cabos de entrada, se necessário.
Para aplicações MIL, utilizar o conector de grau MIL instalado diretamente na caixa de filtros e montá-lo no chassi.
Cablagem de saída do filtro de escudo se estiver a captar ruído do interior do sistema.

VOLTAÇÃO NOMENAL	250 VAC
CURRente nominal	30 A
Frequência de operação	50 60 Hz
Queda de tensão	De potência inferior a 1 V
Sobrecarga	140% da corrente nominal durante 15 minutos
Distorção Harmônica	Menos de 2% @ corrente nominal total
Corrente de vazamento	≤ 0,2A@380/230VAC e 50Hz
Voltagem resistente dielétrica	1000VDC (linha a linha) 1000VDC (linha a caixa)
Resistência de isolamento de CC	De acordo com o método MIL-STD-202 202
Resistência terminal	De acordo com o método 211 do MIL-STD-202
Aumento da temperatura	De acordo com o MIL-F-15733
Perda de inserção	≥ 100 dB@14K-40GHz, de acordo com o MIL-STD-220A, em condições de carga
Classificação climática	25/070/21

Podemos fornecer filtros EMI como

100a Filtro EMI
Filtro EMI de 2 estágios
Filtro EMI de 230 V AC
Filtro EMI de 240 V AC
Filtro EMI de fase 3 de 400 Hz
Filtro RFI de fase 3
50a Filtro EMI
Filtro EMI de tomada AC com fusível e interruptor
Filtro EMI 5A
Filtro EMI ac dc
Projeto do filtro EMI de entrada de corrente
Filtro de linha de ac para áudio
Filtro de ruído da linha de alimentação
Filtro anti-interferência
Filtros de interferência eletromagnética
Filtro EMC EMI para inversores fotovoltaicos
Filtro de energia elétrica EMI para equipamento
Filtro EMI 10a
Filtro EMI 230v
Filtro EMI Ac
EMI Filtro Feedthrough Condensador
Filtro EMI para lâmpadas LED
Filtro EMI para alimentação
Filtro EMI para Vfd
Fabricantes de filtros EMI
Filtros EMI para equipamentos mecânicos
EMI RFI Filtros de linha de alimentação AC
EMI RFI Filtração de ruído
EMI RFI Filtros de proteção contra ruído
Filtro EMI Ethernet
Capacitores de alimentação
Filtro de ruído RFI com fusível
Filtro EMI Gigabit Ethernet
Filtros de EMI
Filtro EMI em linha
Filtro EMI do inversor
Filtro EMI de corte a laser de fase única
Filtro Lc EMI
Lcr Filtro EMI Eletrônico
Filtro EMI LED
Filtro EMI de passagem baixa
Filtro EMI Lvds
Filtro EMI principal
Filtros EMI militares
Filtro de RF de ressonância magnética
Filtro EMI passivo
Filtro de ruído PLC
Conectar filtros EMI
Filtro de energia com fusível para equipamentos médicos
Filtros de linha de alimentação de fase única
Filtro EMI de alimentação
Filtros de interferência de radiofrequência
Capacitor de transmissão de RF
Filtro RFI para rádio
Filtro RFI para TV
Filtro RFI para Vfd
Filtro de supressão de RFI
Filtro Rj45 EMI
Filtro EMI de fase única
Filtro RFI de fase única
Filtro EMI do inversor solar
Filtros EMI de três fases
Vfd Filtro EMI
Filtro EMI com interruptor e fusível
Filtro RFI de potência EMI de dois estágiosE assim por diante.
