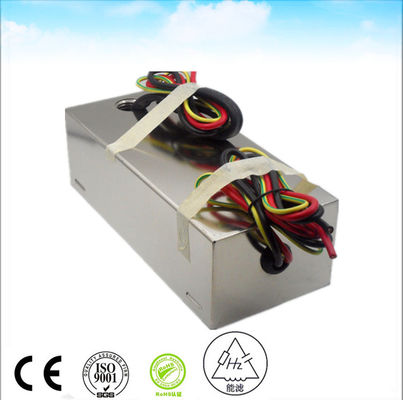

25A fase monofásica EMI Filter Design

Os filtros da interferência eletromagnética (IEM) são cruciais para uma vasta gama de equipamento e de dispositivos. Instalar um filtro para iem ajuda-os a funcionar como pretendido e a impedir que interfiram com outros dispositivos. A compatibilidade eletromagnética (compatibilidade eletrónica) é igualmente um componente-chave de cumprir as exigências da conformidade de regulamentos globais e de muitos padrões do setor. Para que os filtros para iem forneçam o desempenho desejado, devem ser instalados corretamente. Depois das melhores práticas para instalar os filtros para iem ajudam em aperfeiçoar seu desempenho e asseguram margens seguras da conformidade para os dispositivos.

Quando determinadas melhores práticas se aplicarem a quase todas as instalações do filtro para iem, o processo de instalação para cada filtro pode ser levemente diferente. Devido a esta variação, para ser certo consultar a literatura do produto para o filtro para iem ao instalá-la ou contactar a engenharia da aplicação. Com isso em mente, estão aqui algumas das práticas recomendadas as mais importantes da instalação para filtros para iem.

As seguintes pontas podem ajudar a assegurar aterrar apropriado do IEM:

• Use baixas conexões da impedância para conectar as várias partes do sistema à terra. Os fios lisos, por exemplo, oferecem uma mais baixa impedância do HF do que os fios do círculo fazem.
• Assegure-se de que todas as conexões à terra estejam tão curtos como possível. Considere usar uma tira de aterramento lisa, trançada, como estes componentes fornecem a área de superfície aumentada.
• Use a área disponível a maior como o condutor à terra. A parede do armário é frequentemente uma superfície apropriada.
• Remover a pintura das superfícies de montagem dos armários pode ajudar a conseguir uma baixa ligação da impedância.
• Para assegurar a segurança e o desempenho apropriado, certifique-se que a terra do sistema de energia está conectada ao ponto de terminação da terra do filtro antes de conectar algum fio.
• Seja certo pesquisar e seguir todas as normas de segurança relevantes relativas a aterrar.
• Examine todas as conexões em seus sistemas aterrando da baixa impedância como parte de suas verificações de manutenção rotineira.
