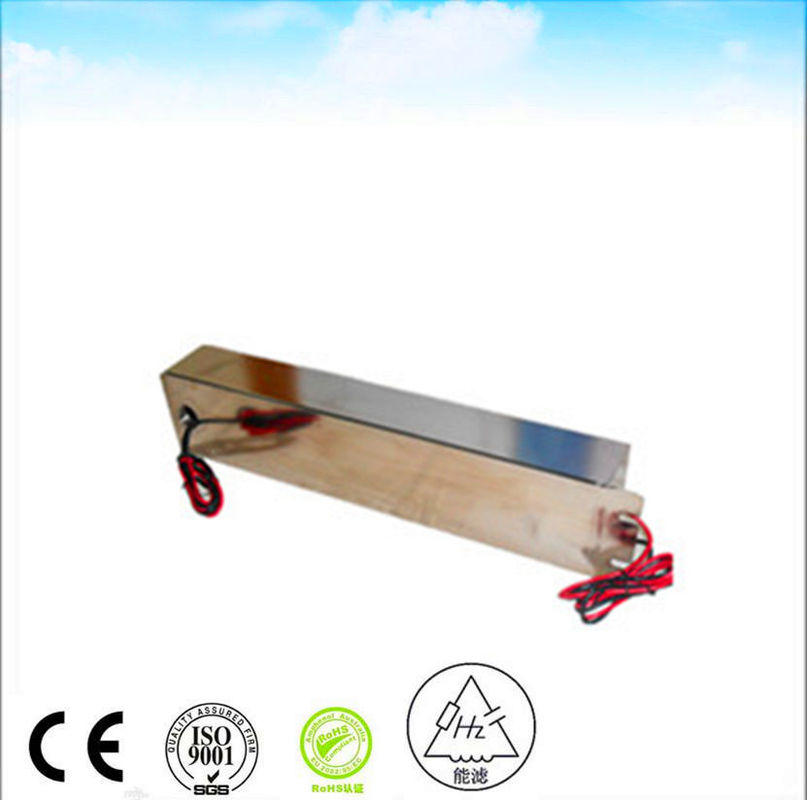

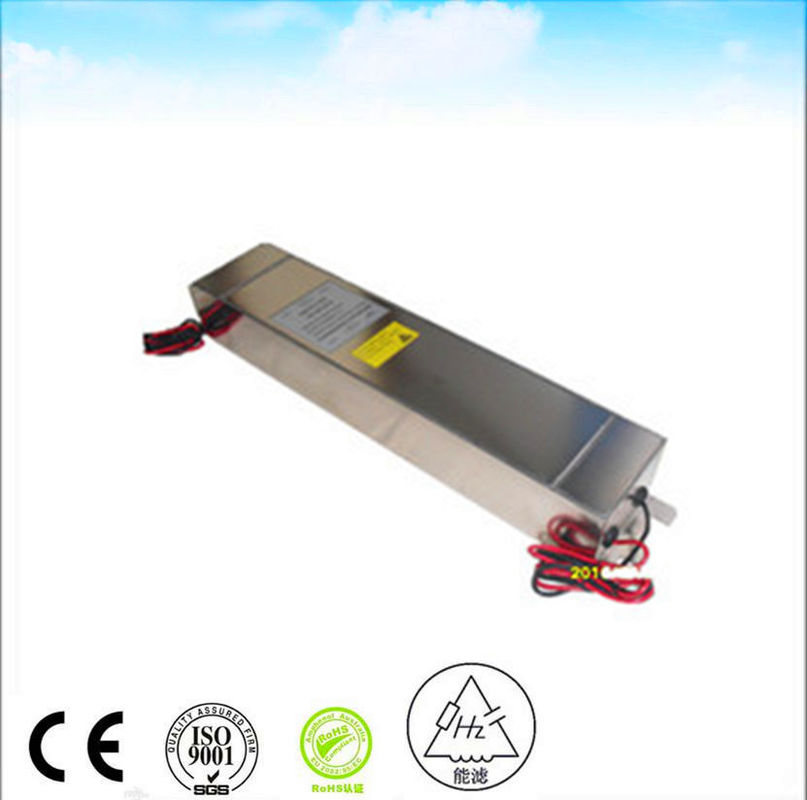

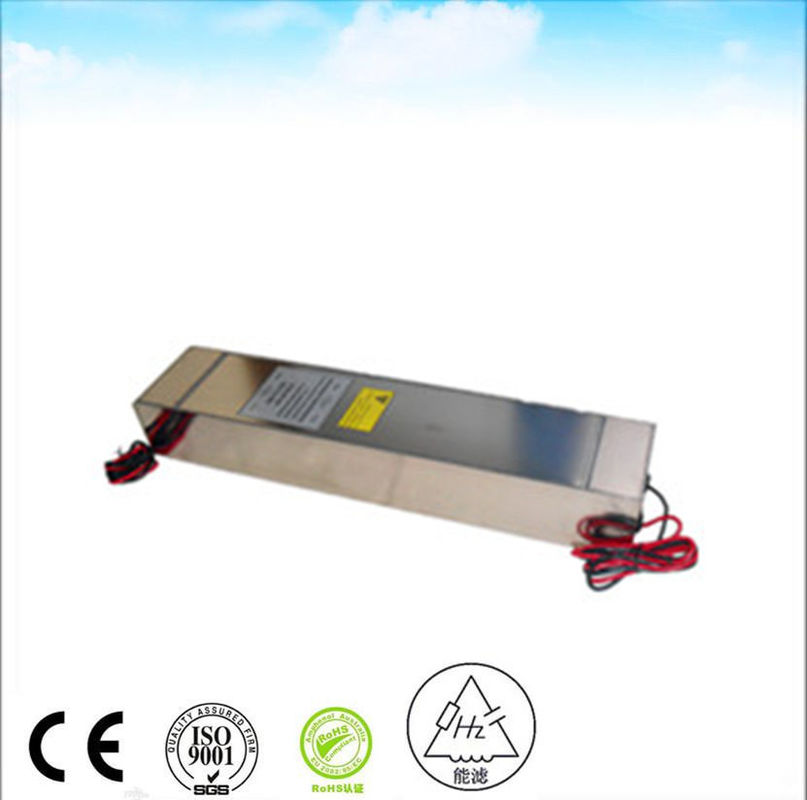

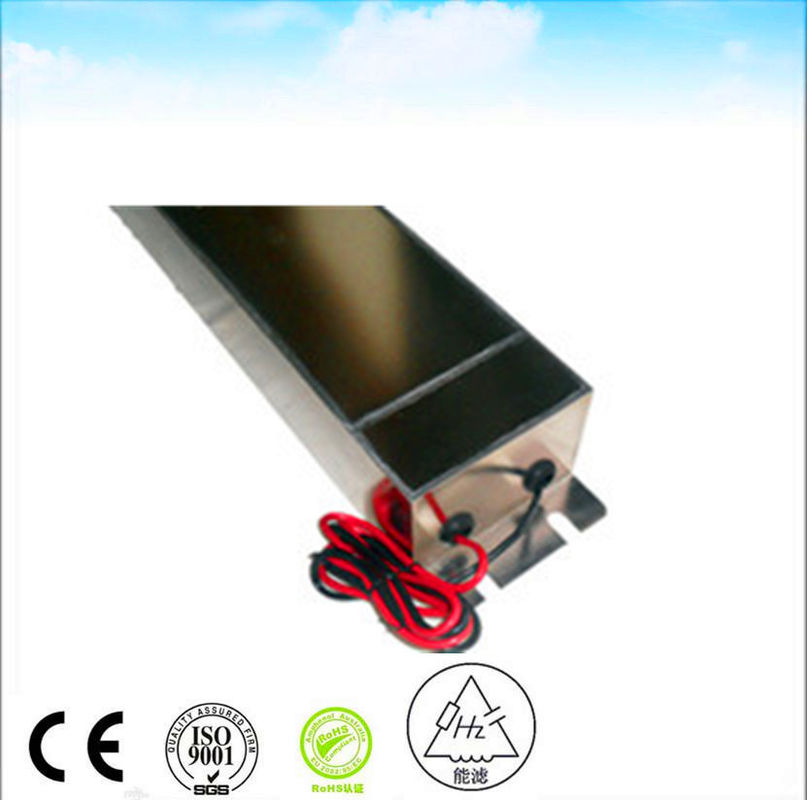

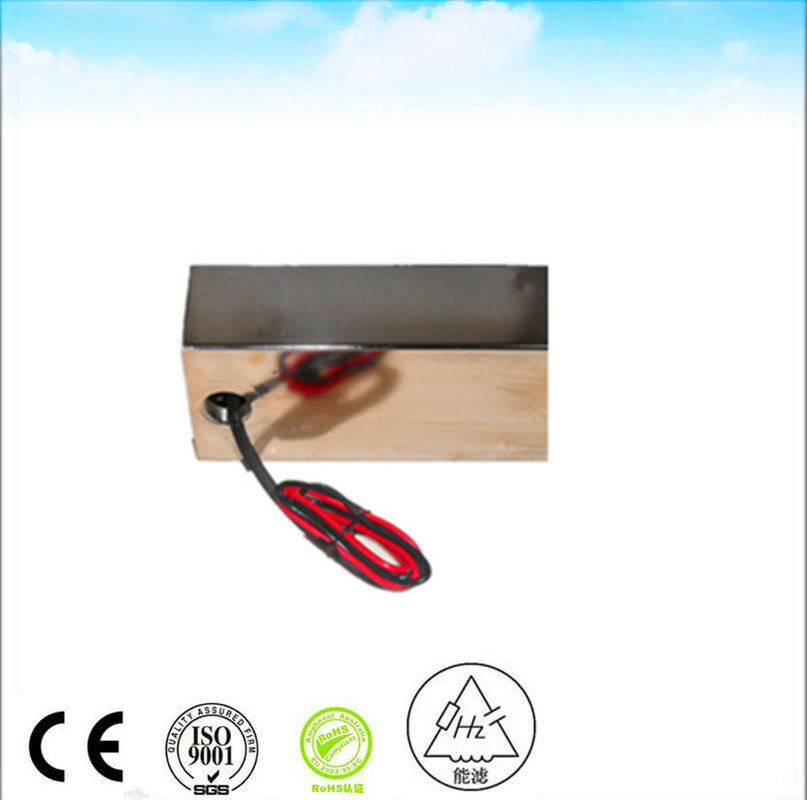

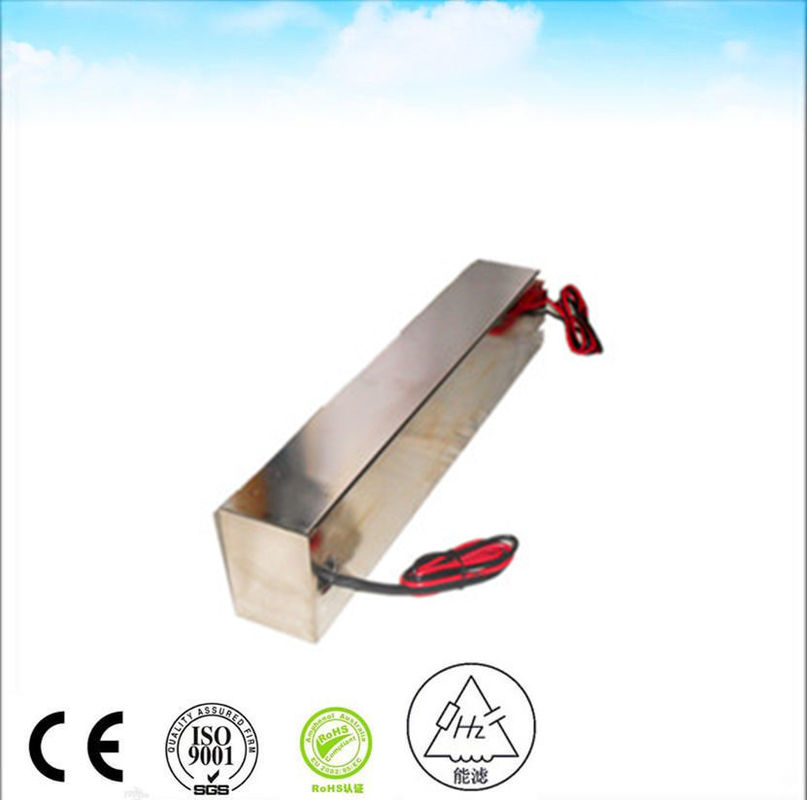

50A 120 250V Ac Dc Emi Linha de alimentação Filtro Ac Filtro de ruído Emc Linha de filtro rf câmara de blindagem emc câmara anecoica

MOQ:	>Partes =1
preço:	$300.00
standard packaging:	PCes 1 em uma caixa o peso de efetivação é sobre 20Kg
Supply Capacity:	100 partes/partes por Semana

Detail Information

Product Description

Detail Information

Lugar de origem

China

Marca

nenglv

Certificação

Número do modelo

HZ-2X50C5

Tipo:

Filtro EMI

Função de transferência:

Passagem baixa

Tipo de pacote:

Através do Buraco

Frequência Central Nominal:

50/60Hz

Largura de banda de 3dB:

Perda de inserção:

100db

Impedância de entrada:

50 ohms

Atenuação da banda de parada:

100db

Tensão nominal:

120/250VAC

Corrente nominal:

16A 30A

Frequência operacional:

50/60Hz

Aplicativo:

Sala da proteção de Rf

Porta:

Xangai

Destacar:

C.C. Emi Filter da C.A. 50A

C.C. Emi Filter da C.A. 250V

C.A. 1000VDC Emi Filter

Product Description

Filtro de Linha de Energia EMI Anecoico 250VAC 50A

TENÇÃO NOMINAL	250 VAC
CORRENTE NOMINAL	30 A
FREQUÊNCIA OPERACIONAL	50 60 Hz
Queda de Tensão	Menos de 1V
Sobrecarga	140% da corrente nominal por 15 minutos
Distorção Harmônica	Menos de 2% @ corrente nominal total
Corrente de Fuga	≤0.2A@380/230VAC e 50Hz
Tensão de Suporte Dielétrico	1000VDC (linha a linha) 1000VDC (linha ao gabinete)
Resistência de Isolamento DC	Conforme MIL-STD-202 Método 202
Resistência do Terminal	Conforme MIL-STD-202 Método 211
Aumento de Temperatura	Conforme MIL-F-15733
Perda de Inserção	≥100dB@14K-40GHz Conforme MIL-STD-220A, Sob Condição de Carga
Classificação Climática	25/070/21

Dicas de Fiação / Conexão do Filtro
A filtragem EMI funciona em ambas as direções. Ela impede que o ruído na linha de energia entre e impede que o ruído gerado dentro do sistema saia. Como o ruído viaja predominantemente pelas linhas de energia e muitas vezes é irradiado delas, a fiação/conexão do filtro torna-se crucial no processo de instalação do filtro EMI. Manter as melhores práticas de fiação em mente pode ajudar a reduzir muitos problemas potenciais de EMI.

Procure manter a fiação de energia e controle separadas. Certifique-se de que os fios de energia e controle não corram paralelos. Se os cabos precisarem cruzar, certifique-se de que os cabos cruzem em um ângulo reto ou o mais próximo possível de um ângulo reto.
Passe os condutores o mais próximo possível do painel.
Certifique-se de que os condutores de entrada e saída do filtro estejam separados.
Mantenha os fios de entrada e saída separados.
Use fiação blindada, se necessário, especialmente no lado que precisa ser protegido contra ruído irradiado.
Certifique-se de que a blindagem dos cabos blindados esteja terminada em ambas as extremidades.

Nossa equipe técnica tem mais de 10 anos de experiência no projeto de filtros EMI. Conhecemos muito bem os padrões de segurança UL VDE CSA CE CQC, etc.
Nossa equipe de serviço técnico aprende muitos tipos de padrões de teste, como aplicação industrial (IEC61800-3 para inversor de frequência EN12015 para elevador EN55011 para dispositivo ISM, etc.) e aplicação (GJB151A GJB152A, etc.). Podemos resolver problemas de EMI de forma rápida, eficaz e de baixo custo.
Nosso equipamento de teste: ponte digital LCR / testador de prova de tensão / testador de resistência de isolamento / analisador de espectro / testador de indutor / fonte de sinal padrão / sala blindada / testador de intensidade de interferência, etc.
Nosso produto: filtro EMI para uso geral / filtro EMI para inversor de frequência / filtro EMI para instalação de blindagem / filtro EMI para aplicação
Nossa vantagem: alta qualidade / alto custo-benefício / curto prazo de entrega
Nosso serviço: todos os produtos têm dois anos de garantia
Nossos principais clientes: sistema de inversor de frequência e servo drive / sistema de blindagem de ressonância magnética / sistema de inversor solar / sistema de trânsito ferroviário, etc.
