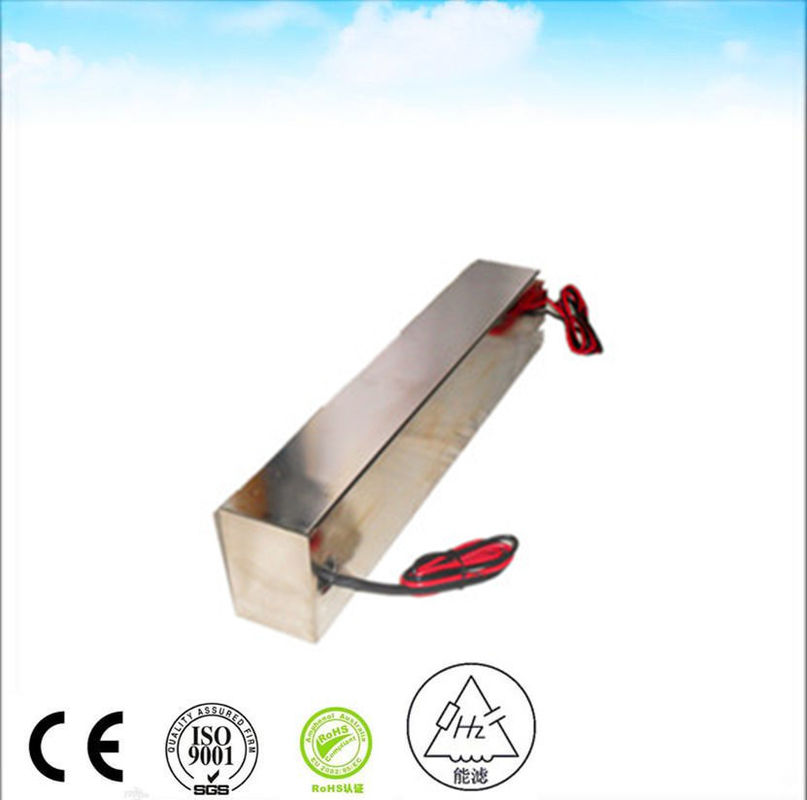

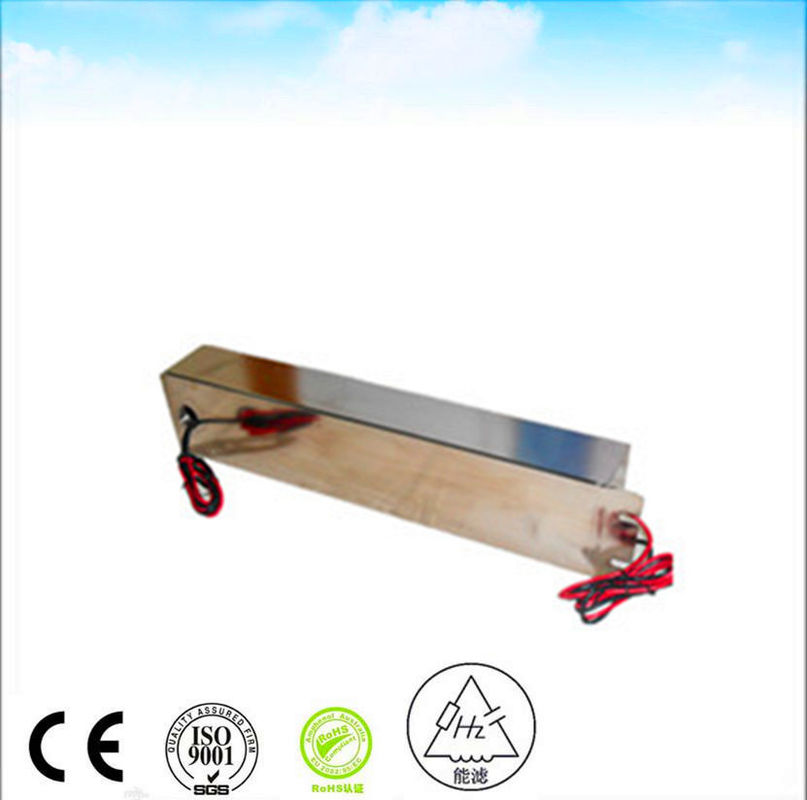

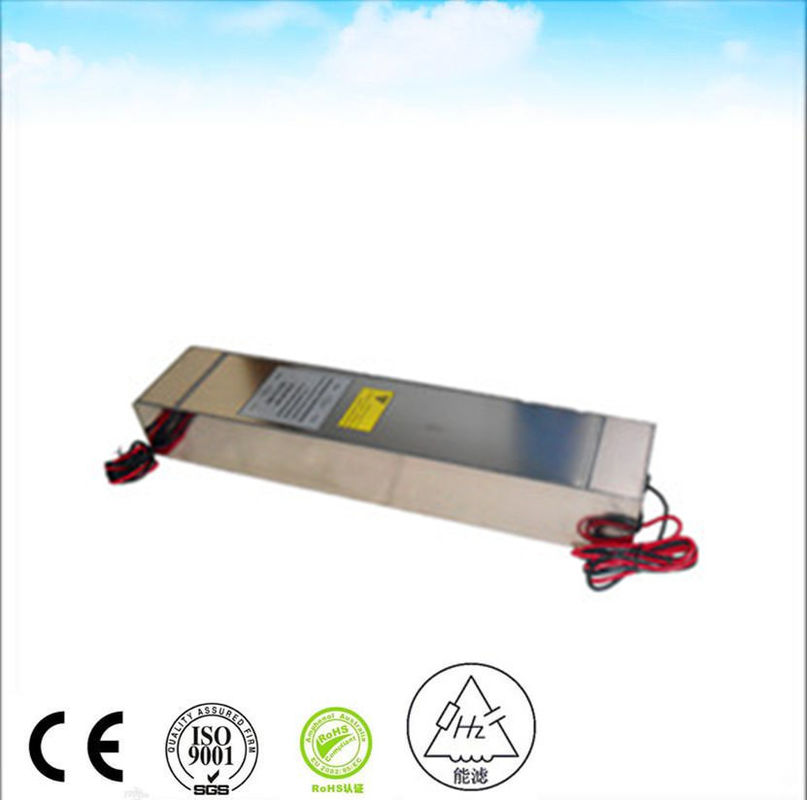

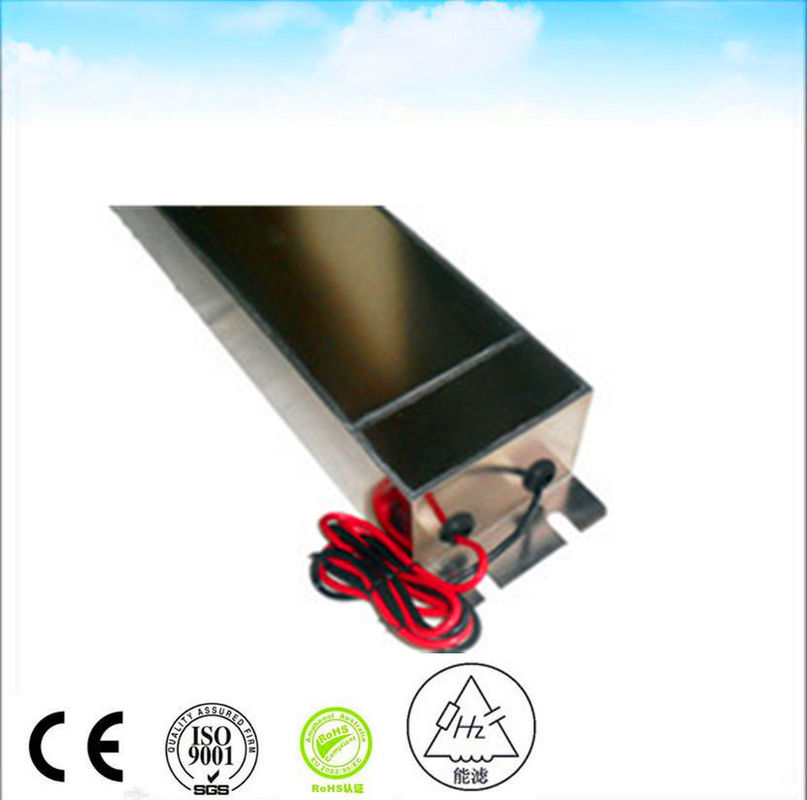

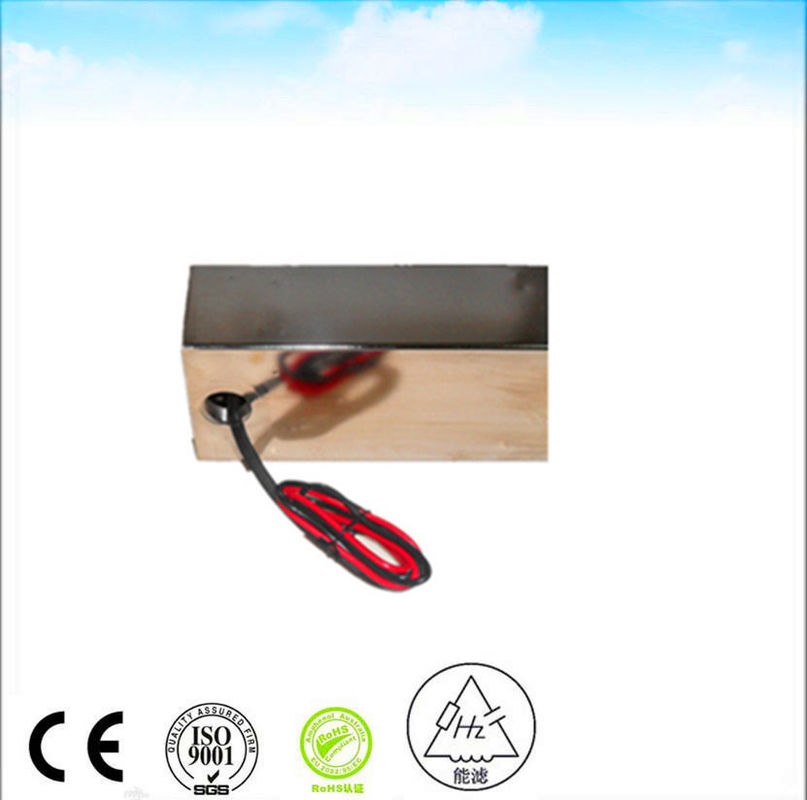

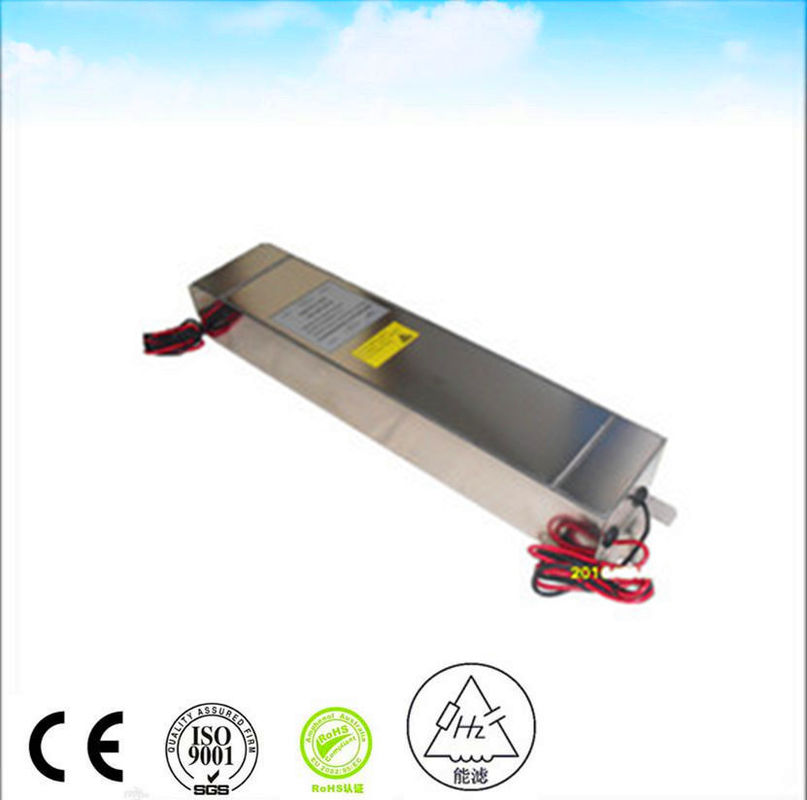

50A 120 250V Ac Dc Emi Filtro de linha de alimentação Ac Filtro de ruído Emc Filtro de linha
-
Destacar
C.C. Emi Filter da C.A. 50A
,C.C. Emi Filter da C.A. 250V
,C.A. 1000VDC Emi Filter
-
TipoEMI Filter
-
Função de transferênciaDe passe baixo
-
Tipo de embalagemDurante todo o furo
-
Frequência de centro nominal50/60HZ
-
largura de banda 3db14K
-
Perda de inserção100dB
-
impedância da entrada50ohm
-
Atenuação de banda parada100dB
-
Voltagem nominal120/250VAC
-
Corrente avaliado16A 30A
-
Frequência de funcionamento50/60HZ
-
AplicaçãoSala da proteção de Rf
-
PortoSHANGHAI
-
Lugar de origemChina
-
Marcanenglv
-
Certificaçãoce
-
Número do modeloHZ-2X50C5
-
Quantidade de ordem mínima>Partes =1
-
Preço$300.00
-
Detalhes da embalagemPCes 1 em uma caixa o peso de efetivação é sobre 20Kg
-
Habilidade da fonte100 partes/partes por Semana
50A 120 250V Ac Dc Emi Filtro de linha de alimentação Ac Filtro de ruído Emc Filtro de linha
250VAC 50A Emi Filtro de linha de alimentação Câmara anecóica
| VOLTAÇÃO NOMENAL | 250 VAC | ||
| CURRente nominal | 30 A | ||
| Frequência de operação | 50 60 Hz | ||
| Queda de tensão | De potência inferior a 1 V | ||
| Sobrecarga | 140% da corrente nominal durante 15 minutos | ||
| Distorção Harmônica | Menos de 2% @ corrente nominal total | ||
| Corrente de vazamento | ≤ 0,2A@380/230VAC e 50Hz | ||
| Voltagem resistente dielétrica | 1000VDC (linha a linha) 1000VDC (linha a caixa) | ||
| Resistência de isolamento de CC | De acordo com o método MIL-STD-202 202 | ||
| Resistência terminal | De acordo com o método 211 do MIL-STD-202 | ||
| Aumento da temperatura | De acordo com o MIL-F-15733 | ||
| Perda de inserção | ≥ 100 dB@14K-40GHz, conforme MIL-STD-220A, em condições de carga | ||
| Classificação climática | 25/070/21 | ||
Filtros de cablagem / dicas de conexão
A filtragem EMI funciona em ambos os sentidos, impede que o ruído da linha de energia entre e impede que o ruído gerado dentro do sistema saia.Como o ruído viaja predominantemente através das linhas eléctricas e é frequentemente irradiadoA manutenção das melhores práticas de fiação pode ajudar a reduzir muitos problemas potenciais de EMI.
- Se os cabos tiverem de cruzar-se, certifique-se de que os cabos se cruzem em ou o mais próximo possível de um ângulo reto.
- Coloque os condutores o mais perto possível do painel.
- Assegurar que os condutores de entrada e saída do filtro estejam separados.
- Manter as condutas de entrada e saída separadas.
- Se necessário, utilize cabos blindados, especialmente no lado que precisa de ser protegido do ruído irradiado.
- Assegurar que o escudo dos cabos blindados esteja terminado em ambas as extremidades.
- A nossa equipa técnica tem mais de 10 anos de experiência na concepção de filtros EMI. Conhecemos muito bem a norma de segurança UL VDE CSA CE CQC etc.
- Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)Podemos resolver o problema da EMI de forma rápida, eficaz e barata.
- Nosso equipamento de teste: ponte digital LCR/testador de resistência à tensão/testador de resistência ao isolamento/analisador de espectro/testador de indutor/fonte de sinal padrão/sala de escudo/testador de intensidade de interferência etc.
- Nosso produto: Filtro EMI para fins gerais/Filtro EMI para inversor de frequência/Filtro EMI para instalações de blindagem/Filtro EMI para aplicações militares
- Nossa vantagem: alta qualidade/alta relação custo/curto prazo de entrega
- Nosso serviço: todos os produtos têm dois anos de garantia
- Os nossos principais clientes: motor de inversor de frequência e sistema de servo-driving/sistema de blindagem de MRI/sistema de inversor solar/sistema de trânsito ferroviário etc.
