100A 380V Ac Entrada Filtro Emi Projeto Câmara Anecoica Emc Sala Blindada Rf Câmara Anecoica Emc

MOQ:	>Partes =1
preço:	$500.00
standard packaging:	PCes 1 em uma caixa o peso de efetivação é sobre 30Kg
Supply Capacity:	100 partes/partes por Semana

Detail Information

Product Description

Detail Information

Lugar de origem

China

Marca

nenglv

Certificação

Número do modelo

HZ-4X100C5

Tipo:

Filtro EMI

Função de transferência:

Passagem baixa

Tipo de pacote:

Através do Buraco

Frequência Central Nominal:

50/60Hz

Largura de banda de 3dB:

Perda de inserção:

100db

Impedância de entrada:

50 ohms

Atenuação da banda de parada:

100db

Tensão nominal:

380 VCA

Corrente nominal:

Frequência operacional:

50/60Hz

Aplicativo:

Sala da proteção de Rf

Porta:

Xangai

Destacar:

a C.A. 380V entrou Emi Filter

a C.A. 100A entrou Emi Filter

A C.A. entrou Emi Filter Design

Product Description

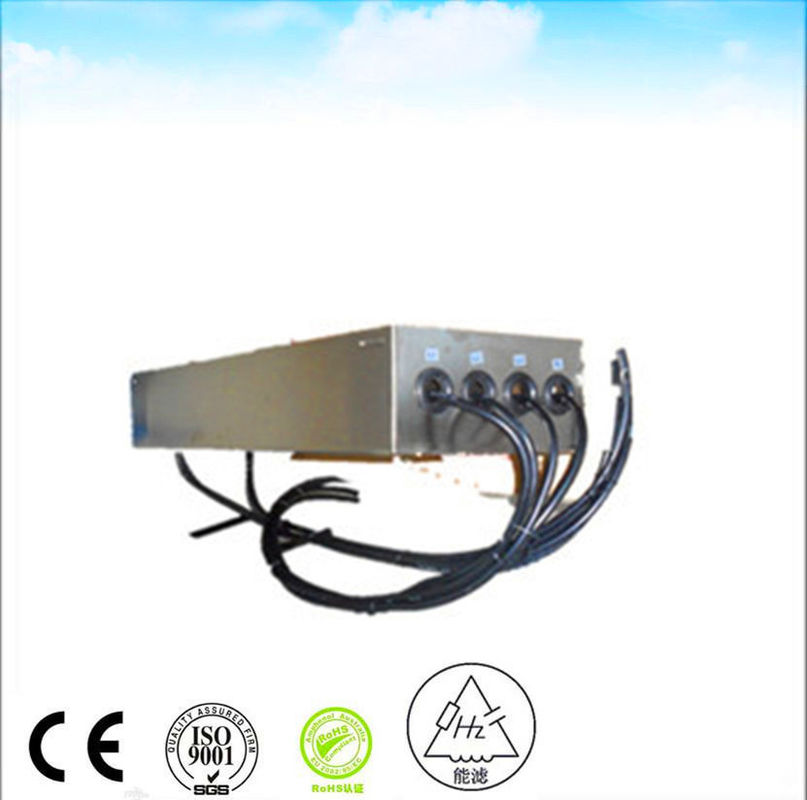

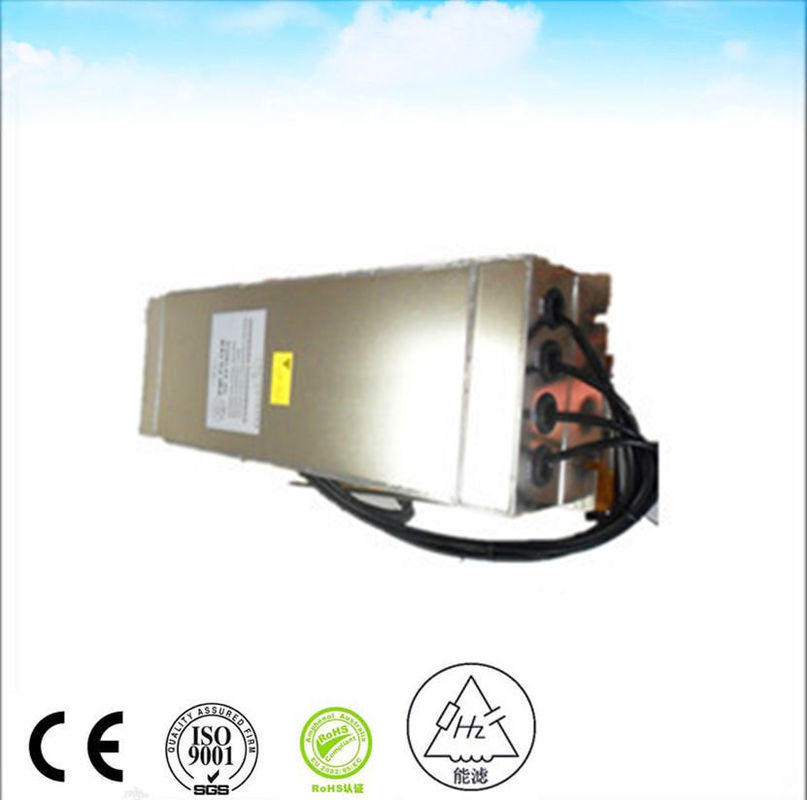

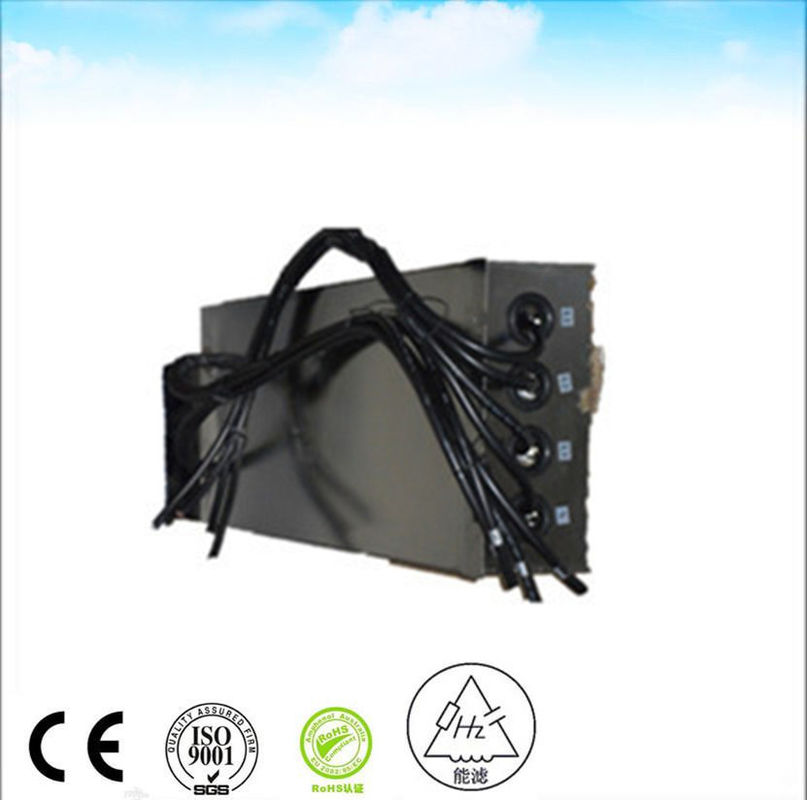

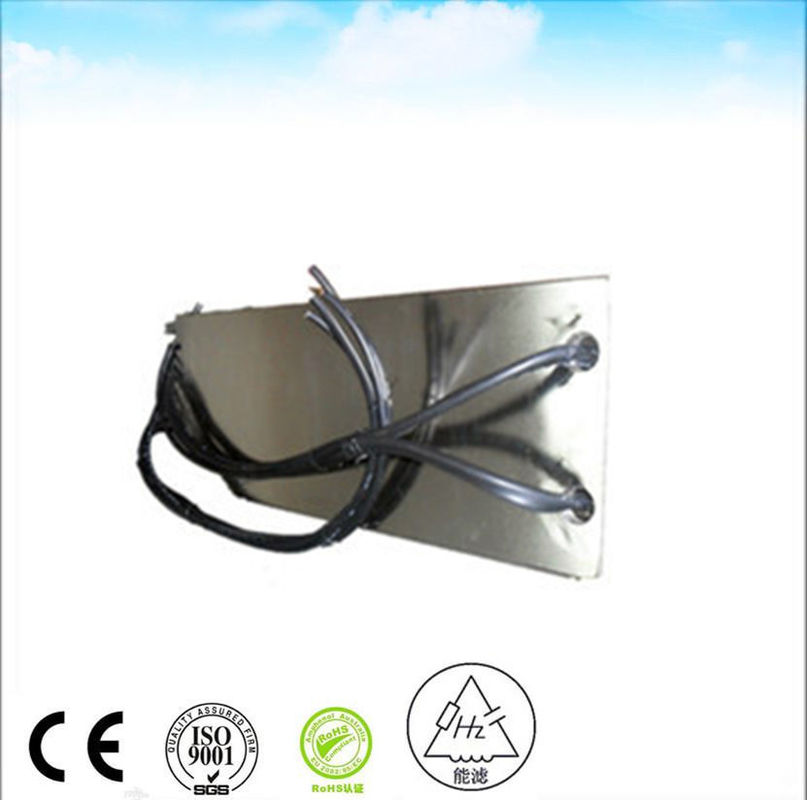

Filtro de linha de energia EMI 380VAC 100A com blindagem RF

Um filtro de linha é o tipo de filtro eletrônico que é colocado entre o equipamento eletrônico e uma linha externa a ele, para atenuar radiofrequências conduzidas -- RFI, também conhecido como interferência eletromagnética (EMI) -- entre a linha e o equipamento. Em particular, um Filtro de Linha AC é usado entre a linha de energia AC e o equipamento (SMPS ou um Circuito Eletrônico).

Um filtro de linha pode ser usado para atenuar EMI em qualquer direção. Por exemplo:

Emissões: Pode ser usado para reduzir a emissão conduzida não intencional do equipamento, a um nível suficientemente baixo para passar os limites regulatórios (como a Parte 15 da FCC). Por exemplo, em fontes de alimentação chaveadas.
Imunidade: Pode ser usado para reduzir o nível de EMI que entra no equipamento, a um nível suficientemente baixo para não causar nenhum comportamento indesejado. Por exemplo, em equipamentos usados em instalações de Transmissores de Rádio

A atenuação dos filtros de linha é medida em 2 áreas:

Modo Comum - atenuação de sinais que aparecem identicamente em cada um dos fios que passam pelo filtro
Modo Diferencial - atenuação de sinais que aparecem em apenas uma das linhas

Para cada Modo, a atenuação é caracterizada em todo o espectro de frequência e medida em dB

Descrição do Produto

TENSÃO NOMINAL	380 VAC
CORRENTE NOMINAL	100 A
Queda de Tensão	Menos de 1V
Sobrecarga	140% da corrente nominal por 15 minutos

Distorção Harmônica	Menos de 2% @ corrente nominal total
Corrente de Fuga	≤0.2A@380/230VAC e 50Hz
Tensão de Suporte Dielétrico	1000VDC (linha a linha) 1000VDC (linha ao chassi)
Resistência de Isolamento DC	Conforme MIL-STD-202 Método 202

Resistência do Terminal	Conforme MIL-STD-202 Método 211
Aumento de Temperatura	Conforme MIL-F-15733

Perda de Inserção	≥100dB@14K-40GHz Conforme MIL-STD-220A, Sob Condição de Carga
Classificação Climática	25/070/21

Nossa Empresa

Somos um fabricante profissional e famoso de filtros EMI.
Nossa equipe técnica tem mais de 10 anos de experiência no projeto de filtros EMI. Conhecemos muito bem os padrões de segurança UL VDE CSA CE CQC etc.
Nossa equipe de serviço técnico aprende muitos tipos de padrões de teste, como aplicação industrial (IEC61800-3 para inversor de frequência EN12015 para elevador EN55011 para dispositivo ISM etc.) e aplicação (GJB151A GJB152A etc.). Podemos resolver problemas de EMI de forma rápida, eficaz e de baixo custo.

Podemos Fornecer Filtros EMI Como

Filtro EMI 100a
Filtro EMI de 2 Estágios
Filtro EMI AC 230v
Filtro EMI AC 240v
Filtro EMI Trifásico 400hz
Filtro RFI Trifásico
Filtro EMI 50a
Filtro EMI AC com Tomada e Fusível e Chave
Filtro EMI 5A
Filtro EMI AC DC
Projeto de Filtro de Linha AC EMI
Filtro de Linha AC para Áudio
Filtro de Ruído de Linha de Energia AC
Filtro Anti-Interferência
Filtros de Interferência Eletromagnética
Filtro EMC EMI para Inversores Fotovoltaicos
Filtro de Energia Elétrica EMI para Equipamentos
Filtro EMI 10a
Filtro EMI 230v
Filtro EMI AC
Filtro EMI Capacitor de Passagem
Filtro EMI para Luzes LED
Filtro EMI para Fonte de Alimentação
Filtro EMI para VFD
Fabricantes de Filtros EMI
Filtros EMI para Equipamentos Mecânicos
Filtros de Linha de Energia AC EMI RFI
Filtragem de Ruído EMI RFI
Filtros de Proteção de Supressão de Ruído EMI RFI
Filtro EMI Ethernet
Capacitores de Passagem
Filtro EMC RFI de Tomada de Uso Geral com Fusível
Filtro EMI Gigabit Ethernet
Filtros EMI IEC
Filtro EMI em Linha
Filtro EMI para Inversor
Filtro EMI Monofásico para Corte a Laser
Filtro EMI LC
Filtro EMI LCR Eletrônicos
Filtro EMI LED
Filtro EMI Passa-Baixo
Filtro EMI LVDS
Filtro EMI de Rede Elétrica
Filtros EMI
Filtro RF para MRI
Filtro EMI Passivo
Filtro de Ruído PLC
Filtros EMI Plug-in
Filtro de Potência com Fusível para Equipamentos Médicos
Filtros de Linha de Energia Monofásicos
Filtro EMI para Fonte de Alimentação
Filtros de Interferência de Radiofrequência
Capacitor de Passagem RF
Filtro RFI para Rádio
Filtro RFI para TV
Filtro RFI para VFD
Filtro de Supressão RFI
Filtro EMI RJ45
Filtro EMI Monofásico
Filtro RFI Monofásico
Filtro EMI para Inversor Solar
Filtros EMI Trifásicos
Filtro EMI VFD
Filtro EMI com Chave Rocker e Fusível
Filtro RFI de Energia AC EMI de Dois EstágiosETC.
