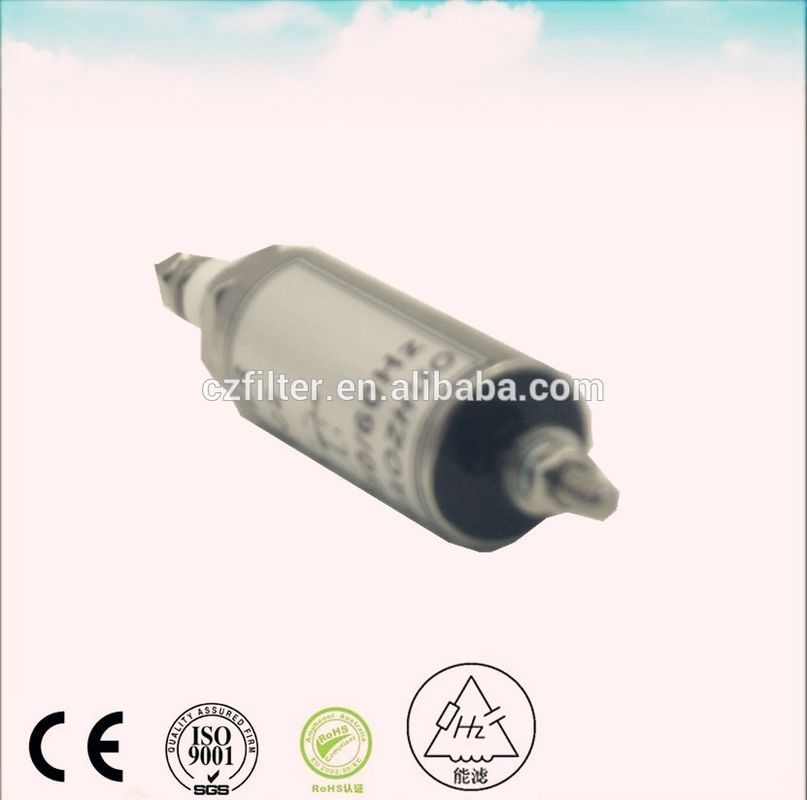

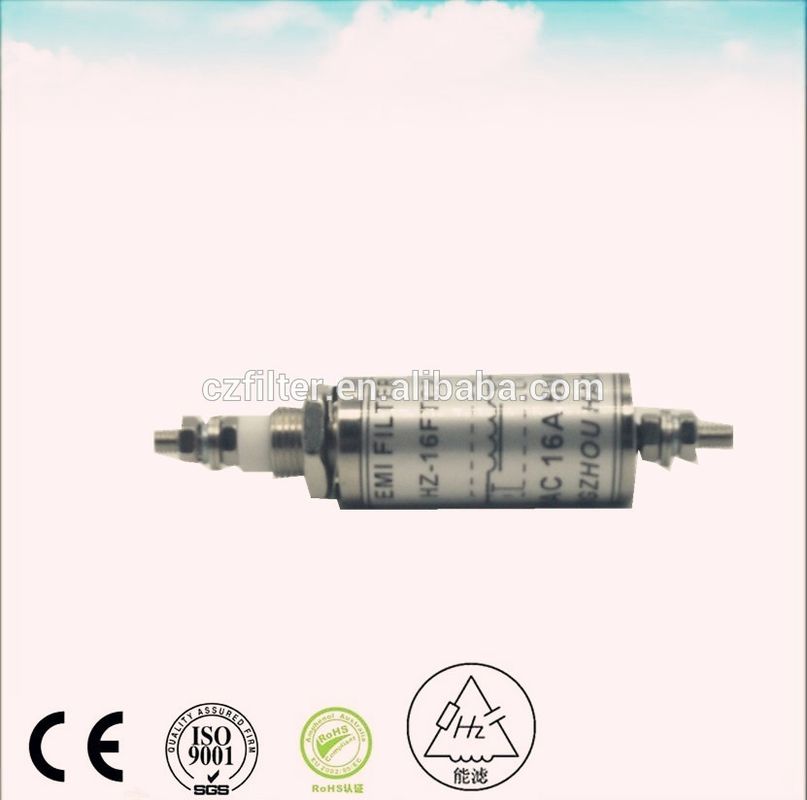

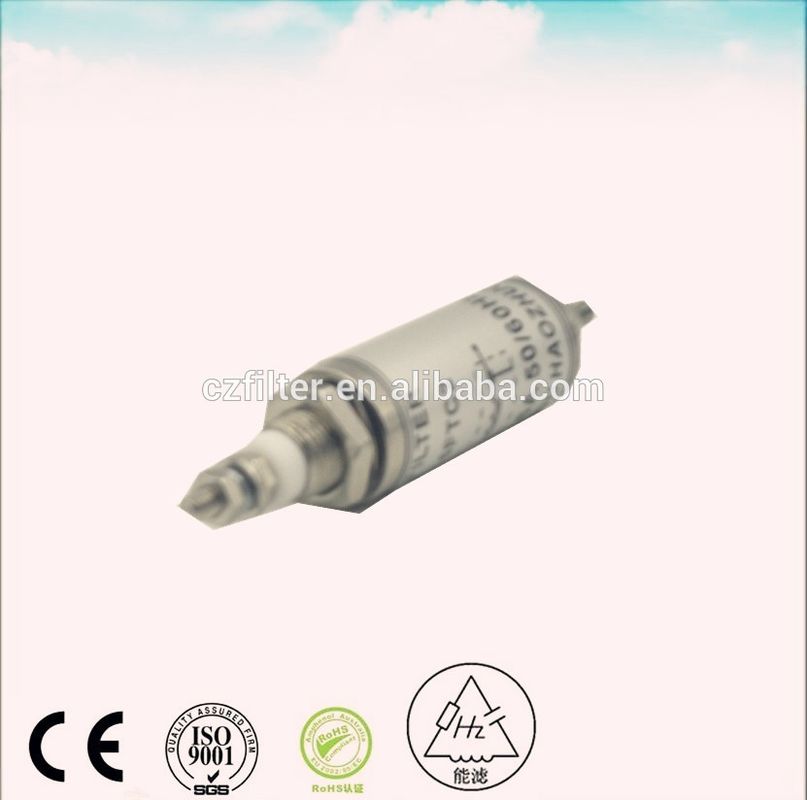

250VAC 16A 25A Capacitor Filtro de alimentação de EMI Anti-interferência Filtro de câmara de blindagem e câmara anéquica EMC
-
Destacar
filtro para iem 16a
,Passagem Emi Filter do capacitor
,filtro para iem 16amp
-
TipoFiltro EMI
-
Função de transferênciaPassagem baixa
-
Tipo de pacoteAtravés do Buraco
-
Frequência Central Nominal50/60Hz
-
Largura de banda de 3dB4k
-
Perda de inserção100db
-
Impedância de entrada50 ohms
-
Atenuação da banda de parada70-100dB
-
Tensão nominal250 VCA
-
Corrente nominal16A
-
NÚMERO DE LINHAS1
-
Aplicativoproteção de rf
-
Tensão de teste1000V CC
-
Resistência à resolução1000M ohm @ 500VDC
-
blindagem eficaz100 dB @ 14K-10GHz
-
PortaChangzhou Xangai Hangzhou ou outros
-
Lugar de origemJiangsu, China
-
MarcaNenglv
-
CertificaçãoCE RoHS
-
Número do modeloHZ-16FTC2
-
Quantidade de ordem mínima50 - 299 partes
-
Preço$25.00
-
Detalhes da embalagem100 PCes em uns caixa e peso de efetivação são aproximadamente 10 quilogramas
-
Habilidade da fonte1000 partes/partes por Semana
250VAC 16A 25A Capacitor Filtro de alimentação de EMI Anti-interferência Filtro de câmara de blindagem e câmara anéquica EMC
250VAC 16A filtro EMI de transmissão para câmara anecóica
Especificação técnica
- Tensão nominal: 250 VAC/600 VDC
- Corrente nominal: 1A-300A
- Frequência de operação: 50/60 Hz
- Intervalo de temperatura: 40/085/56
|
Nome do produto
|
Filtro EMI
|
|
Corrente de trabalho
|
16A
|
|
Voltagem nominal
|
115/250V AC
|
|
Frequência da linha eléctrica
|
50/60 Hz
|
|
Peso líquido/pcs
|
197.5 g/pcs
|
|
Temperatura de funcionamento
|
-25°C a 85°C
|
|
Ensaio de pressão
|
Linha para Terra: 2250 V DC
|
|
Linha a linha:1450V DC
|
|
|
Max.Corrente de fuga (eath)
|
Linha para Terra: 115V AC 60HZ 0,25mA
|
|
Linha para Terra: 250V AC 50HZ 0,45mA
|
|
|
Norma de referência de projeto
|
CSA222NO.1986,IEC/EN 60939
|
Características do produto
- O filtro de transmissão AC oferece uma elevada perda de inserção numa banda de frequências de algumas dezenas de KHz até à região de GHz.
- Caixa cilíndrica, de pequeno porte, fácil de instalar
- Alta fiabilidade, gama de frequências de funcionamento muito mais ampla de KHz a 10GHz
- Através da montagem da parede
Circuito tipo C e Pi, tensão nominal de 250 VAC, corrente máxima de 300 amperes.
- Design personalizado aceitável
Características:
1) RoHS, REACH, CE aprovado!
2) Disponível em componentes de RF amplamente!
3) Desenho personalizado disponível!
4) Certificação: ISO9001:2008,ISO14001:2004, ISO18001:2007
| Filtro | Corrente nominal ((A) | Voltagem nominal ((V) | Corrente de vazamento ((mA) | Capacidade ((μF) | Voltagem de ensaio1min ((VDC) |
| 16-M4 | 16 | 250 | 4.14 | 2 vezes 0.022 | 2250 |
| 63-M6 | 63 | 250 | 88.5 | 2 vezes 0.47 | 2250 |
| 100 M8 | 100 | 250 | 564 | 2 vezes 3.0 | 2120 |
| 100 M8 | 100 | 250 | 564 | 2 vezes 3.0 | 2200 |
| 250-M12 | 250 | 250 | 157 | 2 vezes 1.0 | 2250 |
| 30-M5 | 30 | 600 | - | 2 vezes 0.018 | 2500 |
| 50 - M6 | 50 | 200 | - | 0.22 | 720 |
| 65-M6 | 65 | 200 | - | 2 vezes 4.7 | 1000 |
| 62-M6 | 65 | 250 | - | 2 vezes 0.25 |
2250
|
Descrição do produto
Ø Descrição:
n Os condensadores de retorno oferecem uma elevada perda de inserção numa ampla faixa de frequências de
Algumas dezenas de kHz até à região de GHz
n Inductância interna de série muito baixa
n Frequência de auto-resonância muito elevada
n Dielectrico auto-curável
n Alta qualidade e fiabilidade
n Proteção anti-torção
n Instalação através da cabeça do tronco
n Versões personalizadas ou duplas a pedido
Filtro de linha de alimentação de baixa passagem
ØAplicações típicas:
n Filtro de linha de alimentação AC para linhas de alimentação de 250 VAC
n Filtro de linha de alimentação de corrente contínua para energia da bateria de 48VDC
n Aumentar a segurança dos sistemas e da informação
n Fornecimentos de energia
n Equipamento de comutação e de telefonia celular
n servidores de computadores
n fontes de alimentação UPS
n Equipamento médico
n Quartos blindados
