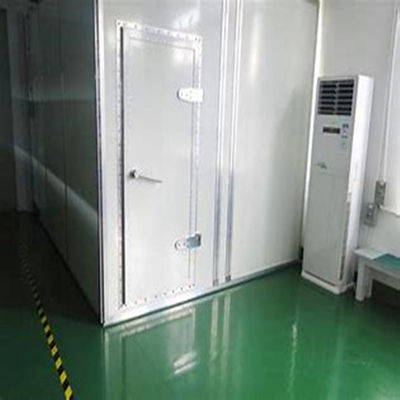

14KHz a 80GHz EMI RF Sala de proteção Electromagnetic Anechoic Chamber

produtos

filtro de linha elétrica do IEM

Absorvedor de azulejos de ferrite

Abertura de Ar de Favas de Mel

Contate-nos

emcfilter18@gmail.com

+86-519-88055165

Contacte Agora

14KHz a 80GHz EMI RF Sala de proteção Electromagnetic Anechoic Chamber

MOQ:	>=1 ajusta-se
preço:	$10,000.00
standard packaging:	Caso de madeira
Supply Capacity:	1 grupo/grupo por Mês

Detail Information

Product Description

Detail Information

Marca

haozhuo

Certificação

CE RoHS

Número do modelo

tipo:

Filtro rc

Função de transferência:

Passagem baixa

Tipo de pacote:

Montagem em superfície

Frequência Central Nominal:

50Hz

Largura de banda de 3dB:

10m

Perda de inserção:

100db

Impedância de entrada:

50Ohm

Atenuação da banda de parada:

100db

Fonte de energia:

Monofásico Trifásico ou DC

Uso:

teste EMC

Tamanho do quarto:

Personalizado

Tamanho da porta:

Personalizado

Painel:

Painel de aço de 2 mm/3mm

atenuação:

14KHz-40GHz> = 100dB

Embalagem:

caixa de madeira

Prazo de entrega:

2-3 Weeks para EMC Testing Eletromagnetic Shielding RF Room

Porta:

Xangai

Destacar:

Câmara da sala da proteção de RF

sala surda da proteção de RF

EMI Emc Anechoic Chambers

Product Description

14KHz-40GHz mais de 100dB para câmara anecóica EMI de segurança de dados/voz

Nossas salas blindadas de RF fornecem áreas livres de ruído eletromagnético para sua aplicação.
Características:

Design modular para montagem rápida e eficaz
Desempenho de blindagem de campo elétrico e magnético muito alto
Adequado para aplicações comerciais, de data center, militares, de segurança (TEMPEST), industriais e de ressonância magnética

Quando uma sala blindada é necessária?
· Se o seu laboratório estiver próximo de um emissor de amplo espectro (ou seja, equipamento que transmite múltiplas frequências abaixo de 400 Hz), torre de rádio, transmissor de telefonia móvel ou outros geradores de campo grandes, então você deve considerar uma sala blindada.
· Se a sua pesquisa for na banda gama e você não quiser usar um filtro notch de 60/50 Hz para remover o ruído da energia da rede elétrica, considere uma sala blindada. Recomendamos seguir as etapas acima para primeiro minimizar o ruído da rede elétrica. Se isso não for suficiente para as suas necessidades, uma sala blindada pode ajudar.

Recursos do produto
Os painéis de blindagem são feitos de chapas de aço moldadas laminadas a frio. São unidas e soldadas com proteção contra CO2, o que pode impedir a distorção das placas e garantir o nivelamento das placas de aço.
A construção da estrutura autossustentada é feita de materiais de seção.
A porta de blindagem é opcional: porta eletromotriz padrão (alternativa eletromotriz / manual), porta de blindagem totalmente automática (acionada por luz com senha), porta deslizante. A decoração subbrilhante em aço inoxidável está na superfície da porta. A dimensão padrão da porta é: 0,85×2(m).
Porta de blindagem deslizante suspensa em grande escala, porta deslizante eletromotriz push-in, porta deslizante eletromotriz para saco de gás, porta giratória com trilho.
A janela ventilada é projetada em tipo guia de ondas celular com dimensão: 300×300 (mm).
O filtro de energia está em condições de alto desempenho e baixo vazamento.
Telefone, ar condicionado, dispositivos de combate a incêndio, fibra óptica e cabos CAT5 podem ser equipados de forma personalizada.
A decoração será organizada na sala de blindagem de acordo com os requisitos padrão da sala de equipamentos.
Propriedades de Blindagem (dB)
Campo magnético		14kHz	85dB
		100 KHz	100dB
		200 KHz	110dB
Onda plana		50-103 MHz	120dB
Microware		1-10 GHz	110dB
		10-20 GHz	100dB
		20-40 GHz	80dB
Escopo de aplicação
Teste de EMC
Itens 1	Tipo de painel do módulo, placa de aço galvanizado de 2mm/3mm
Itens 2	Porta de blindagem RF, tamanho aberto: 1000 * 2000 mm Ou dimensão personalizada
Itens 3	Filtros de energia 16A/32A/50A/63A Ou parâmetro personalizado
Itens 4	Painéis de ventilação em favo de mel 300x300x25mm 300x600x25mm Ou dimensão personalizada
Itens 5	Painel RF 300200mm, incluindo guia de ondas Ø4cm / L220cm x1 BNC2/N2/SMA2 Ou dimensão personalizada
Itens 6	Chão Piso antiestático ou piso laminado Ou materiais personalizados
Itens 7	Absorvedor de RF de espuma Telha de ferrite Absorvedor de alta potência
Itens 8	Dedos de cobre-berílio
Itens 9	Guia de ondas de aço
Itens 10	Junta de blindagem EMI

Propriedades de blindagem da câmara anecóica de RF (dB)
Campo magnético	14kHz	75dB
	100 KHz	100dB
	200 KHz	110dB
Onda plana	50-103 MHz	120dB
Microware	1-10 GHz	110dB
Microware	10-20 GHz	100dB
