A dupla camada de aço galvanizado RF protegeu a atenuação integrada sala do sistema 14KHz 40GHz da ATAC

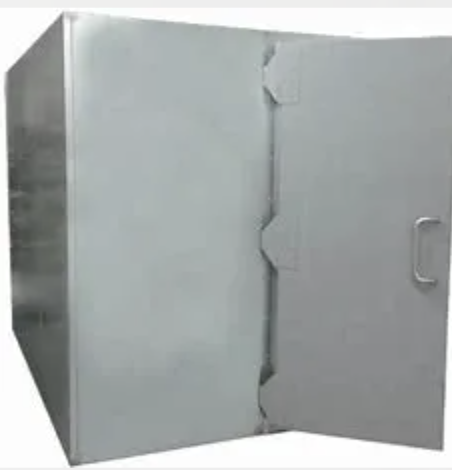

Sala blindada por RF de aço galvanizado de camada dupla com integração HVAC
Esta sala avançada de blindagem RF de aço galvanizado de camada dupla oferece desempenho de blindagem líder na indústria com um sistema HVAC integrado para controle de temperatura e umidade.A construção de duas camadas fornece isolamento superior para aplicações sensíveis, incluindo data centers, laboratórios de ensaio EMC e instalações de alta segurança.
Construção de duas camadas
- Camada exterior: painéis de aço galvanizado de 3 mm para integridade estrutural e blindagem primária
- Camada interna: painéis de aço galvanizado de 2 mm com cantos soldados para blindagem secundária
- O espaço entre as camadas aumenta a atenuação do campo magnético de baixa frequência
- Conchas internas e externas isoladas electricamente impedem interferências no circuito de terra
- O projeto modular de parafusos permite a reconfiguração e a expansão futura
Sistema HVAC integrado
- Unidade HVAC dedicada com linhas de alimentação e controlo filtradas por EMI
- As entradas e saídas de ar com guias de ondas de honeycomb mantêm a integridade da blindagem
- Intervalo de controlo de temperatura: 18-26C
- Controle da humidade: 30-70% RH
- Fluxo de ar otimizado para distribuição uniforme da temperatura da câmara
Performance de blindagem
| Faixa de frequência | Atenuação |
|---|---|
| 14KHz (campo magnético) | 95 dB |
| 100 kHz | 110 dB |
| 200 kHz | 120 dB |
| 50-103MHz (onda plana) | 130 dB |
| 1-10 GHz (microondas) | 120 dB |
| 10 a 20 GHz | 110 dB |
| 20-40 GHz | 90 dB |
Acessórios padrão
- Porta de blindagem por RF (1.0x2.0m) com mecanismo de vedação pneumática
- Filtros de linha de alimentação (32A/63A/100A) para alimentação principal e auxiliar
- Painéis de ventilação de favo de mel com interfaces de dutos HVAC
- Painel de patch de RF com fibra óptica e feedthrough coaxial
- Sistema de piso antiestático
- Sistema de detecção e supressão de incêndio
- Saída de emergência com blindagem RF
Entrega completa, incluindo design, fabricação, instalação e teste de certificação.
