CAGE de RF de ressonância magnética para muitos tipos de máquina de ressonância

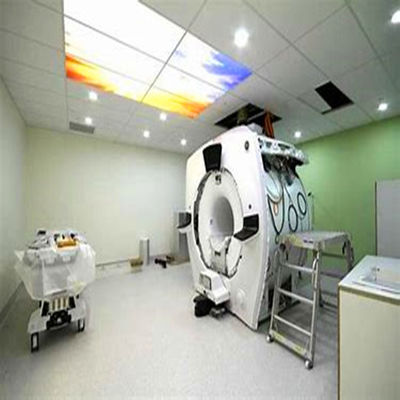

Sala de ressonância magnética Descrição:
Esta estrutura modular é revestida com cobre galvanizado que pode cumprir qualquer critério de projeto.4 cm (1 3/4") de costuras que são altamente comprimidasOs elementos de fixação interiores não têm de penetrar na superfície do escudo por projeto, o que aumenta a vida útil a longo prazo do escudo.
| Características do produto | ||||
| Os painéis de blindagem são feitos de chapas de aço laminadas a frio moldadas.que pode impedir a distorção das chapas e garantir a nivelamento das chapas de aço. | ||||
| A construção do quadro autossustentado é feita de materiais de secção. | ||||
| A porta de blindagem é opcional: porta eletromotriz padrão (alternativa eletromotriz / manual), porta de blindagem totalmente automática (activada por luz com senha) porta deslizante.Subshining decoração de aço inoxidável está na superfície da portaA dimensão padrão da porta é:0.85×2 ((m). | ||||
| Portão de proteção deslizante suspenso em grande escala, porta deslizante eletromotriz de inserção, porta deslizante de saco de gás eletromotriz, porta giratória com trilho. | ||||
| A janela ventilada é projetada no tipo de guia de ondas celular com dimensão: 300 × 300 mm. | ||||
| O filtro de potência está em condições de alto desempenho e baixa fuga. | ||||
| Telefone, ar-condicionado, dispositivos de combate a incêndios, fibra óptica e cabos CAT5 podem ser equipados sob medida. | ||||
| A decoração será organizada na sala de blindagem de acordo com os requisitos da sala de equipamento padrão. | ||||
| Propriedades de blindagem (dB) | ||||
| 14 kHz | 85 dB | ||
| 100 kHz | 100 dB | |||
| 200 kHz | 110 dB | |||
| Ondas de plano | 50-103 MHz | 120 dB | ||
| 1-10 GHz | 110 dB | ||
| 10 a 20 GHz | 100 dB | |||
| 20-40 GHz | 80 dB | |||
| Área de aplicação | ||||
| Teste EMC | ||||
| Pontos 1 e 2 | Modulo Tipo de painel, chapa de aço galvanizado de 2 mm/3 mm | |||
| Pontos 2 | Porta de proteção RF, tamanho aberto:1000*2000mm Ou Dimensão personalizada | |||
| Pontos 3 | Filtros de potência 16A/ 32A/50A/63A Ou Parâmetro personalizado | |||
| Pontos 4 | Painéis de ventilação de favo de mel 300x300x25 mm 300x600x25 mm Ou Dimensão personalizada | |||
| Pontos 5 | Painel de RF 300*200mm, incluindo o guia de onda Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Ou Dimensão personalizada | |||
| Pontos 6 | Piso Piso antiestático ou piso laminado Ou materiais personalizados | |||
| Pontos 7 | Absorvedor de RF de espuma Chapas de ferrite Absorvedor de alta potência | |||
| Pontos 8 | Berílio de cobre Dedos | |||
| Pontos 9 | Guia de ondas de aço | |||
| Pontos 10 | Garrafa de proteção EMI | |||
Acessórios para salas de ressonância magnética
| Acessórios 1 | Porta de ressonância magnética 1.2x2.1M |
| Acessórios 2 | Janela de ressonância magnética 0.8x1.2M |
| Acessórios 3 | Filtro EMI 16A/ 25A/ 30A |
| Acessórios 4 | Filtro de honeycomb de latão 300x300x25 mm 300x600x25 mm |
| Acessórios 5 | Painel de cobre Folha de cobre 1380 mmx0,105 mm |
| Acessórios 6 | Guia de onda de latão |
| Acessórios 7 | Tela de cobre Largura de 25 mm 50 M/rolo Largura de 50 mm 50 M/rolo |
| Acessórios 8 | Fabrico a partir de fibras sintéticas 2.5 kg/rolo |
| Acessórios 9 | Dentes de cobre de berílio |
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
