Anechoic Chamber RF Pyramid Absorber Foam Radio Frequency Absorbing Material

Material de absorção da radiofrequência da espuma do absorvente da pirâmide do RF da câmara surda

  • Realçar

    câmara surda dos absorventes do rf

    ,

    absorvente da câmara surda

    ,

    folha de absorção da micro-ondas do rf

  • Tamanho
    600*600 ou personalizado
  • Altura
    10 30 50 80 100
  • Cores
    azul
  • refletividade
    10-50dB
  • Personalizado
    Aceite
  • Porto
    Xangai
  • Lugar de origem
    Jiangsu, China
  • Marca
    Haozhuo
  • Certificação
    CE RoHS
  • Número do modelo
    Série do hertz
  • Quantidade de ordem mínima
    >Medidores do quadrado =1
  • Preço
    $50.00
  • Detalhes da embalagem
    Caixa
  • Habilidade da fonte
    1000000 medidores quadrados/quadrado medem por Semana

Material de absorção da radiofrequência da espuma do absorvente da pirâmide do RF da câmara surda

rf Absorvedor de espuma piramidal para câmara anecóica



O absorvedor de espuma piramidal pode ser utilizado para a faixa de frequências de 100 MHz a 40 GHz. O fator que determina a frequência utilizável mais baixa é o tamanho físico da pirâmide de espuma.Quanto maiores forem as dimensões da pirâmide, quanto menor a frequência de funcionamento, devido ao volume consumido dentro de um gabinete anecoico quando se utiliza espuma piramidal grande.As telhas de ferrite são muitas vezes sobrepostas com um absorvedor de espuma piramidal menor para estender o desempenho anecóico até 30MHz sem perder espaço valiosoA espuma de poliuretano carregada de carbono (e retardador de fogo) pode ser fornecida em várias dimensões.



Tipos de absorvedores de espuma de RF

· Absorvedor de micromave de chapa de borracha

· Absorvedor de microondas de espuma à base de carbono

· Absorvedor de micro-ondas de feijão e de alta potência

· Absorvedor de microondas pulverizável

· Absorvedor de microondas rígido



TÍPO Tamanho da base Número da pirâmide Peso Altura total Altura da base Altura da pirâmide

PIRAMIDAL

Largura

HZ-30 500*500 36*36 1.1 30 15 15 14
HZ-50 500*500 20*20 1.8 50 20 30 25
HZ-70 500*500 20*20 2.5 70 20 50 25
HZ-100 500*500 13*13 3.3 100 25 75 38
HZ-150 500*500 9*9 4.8 150 30 120 56
HZ-200 500*500 7*7 6.3 200 40 160 71
HZ-300 500*500 5*5 9 300 60 240 100
HZ-400 500*500 4*4 12 400 70 330 125
HZ-500 500*500 3*3 15 500 80 420 167
HZ-600 400*400 2*2 18 600 90 510 200
HZ-700 250*500 1*2 21 700 100 600 250
HZ-800 250*500 1*2 24 800 100 700 250
HZ-1000 334*334 1*1 30 1000 150 850 3



TÍPO Altura Refletividade
40 15 10 3 1.5 0.5 0.3 0.2 0.15
HZ-100 100 50 45 40 30 20
HZ-150 150 50 50 45 33 25
HZ-200 200 50 50 50 37 30 17
HZ-300 300 50 50 50 40 33 20
HZ-400 400 50 50 50 45 40 25 17
HZ-500 500 50 50 50 45 40 30 20 17
HZ-600 600 50 50 50 50 40 30 25 20
HZ-700 700 50 50 50 50 43 35 30 20 17
HZ-800 800 50 50 50 50 45 36 30 20 17
HZ-1000 1000 50 50 50 50 45 38 35 25 20






Informações básicas sobre o absorvedor de espuma de RF

· Tamanho da base: 500*500mm, personalizado aceitável

· Altura padrão: 30,50,100,150,200,300,400,500,700,800, 1000 mm



Características do absorvedor de espuma de RF

· O material tradicional para câmaras anecoicas

· Excelente absorção numa ampla gama de frequências

· Flexível



Sobre nós

  • A nossa equipa técnica tem mais de 10 anos de experiência na concepção de filtros EMI. Conhecemos muito bem a norma de segurança UL VDE CSA CE CQC etc.
  • Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)Podemos resolver o problema da EMI de forma rápida, eficaz e barata.
  • Nosso equipamento de teste: ponte digital LCR/testador de resistência à tensão/testador de resistência ao isolamento/analisador de espectro/testador de indutor/fonte de sinal padrão/sala de escudo/testador de intensidade de interferência etc.
  • Nosso produto: Filtro EMI para fins gerais/Filtro EMI para inversor de frequência/Filtro EMI para instalações de blindagem/Filtro EMI para aplicações militares
  • Nossa vantagem: alta qualidade/alta relação custo/curto prazo de entrega
  • Nosso serviço: todos os produtos têm dois anos de garantia
  • Os nossos principais clientes: motor de inversor de frequência e sistema de servo-driving/sistema de blindagem de MRI/sistema de inversor solar/sistema de trânsito ferroviário etc.

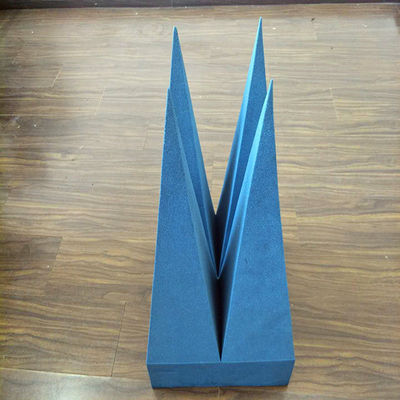

Material de absorção da radiofrequência da espuma do absorvente da pirâmide do RF da câmara surda 0Material de absorção da radiofrequência da espuma do absorvente da pirâmide do RF da câmara surda 1
