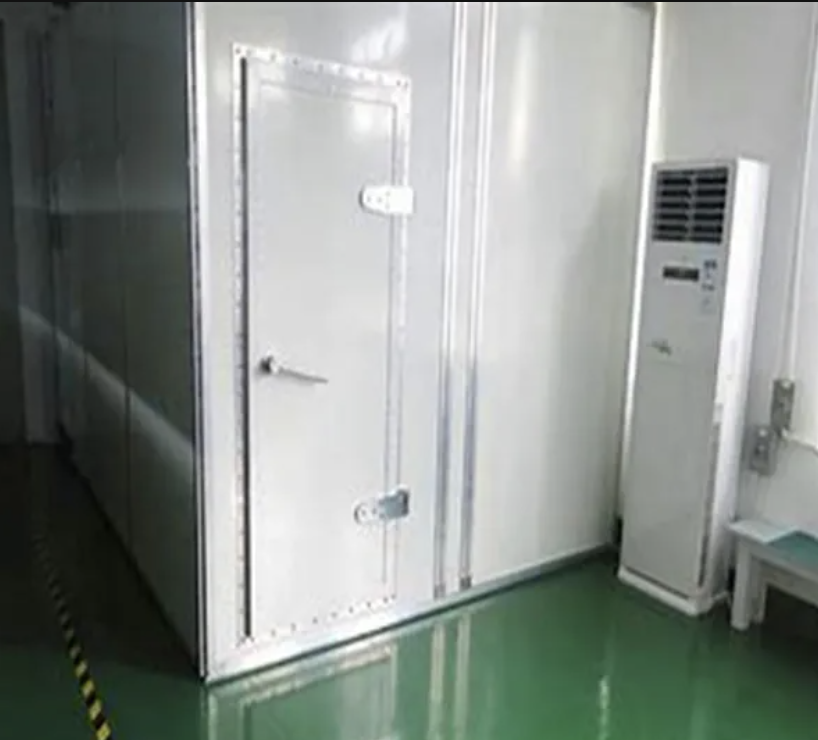

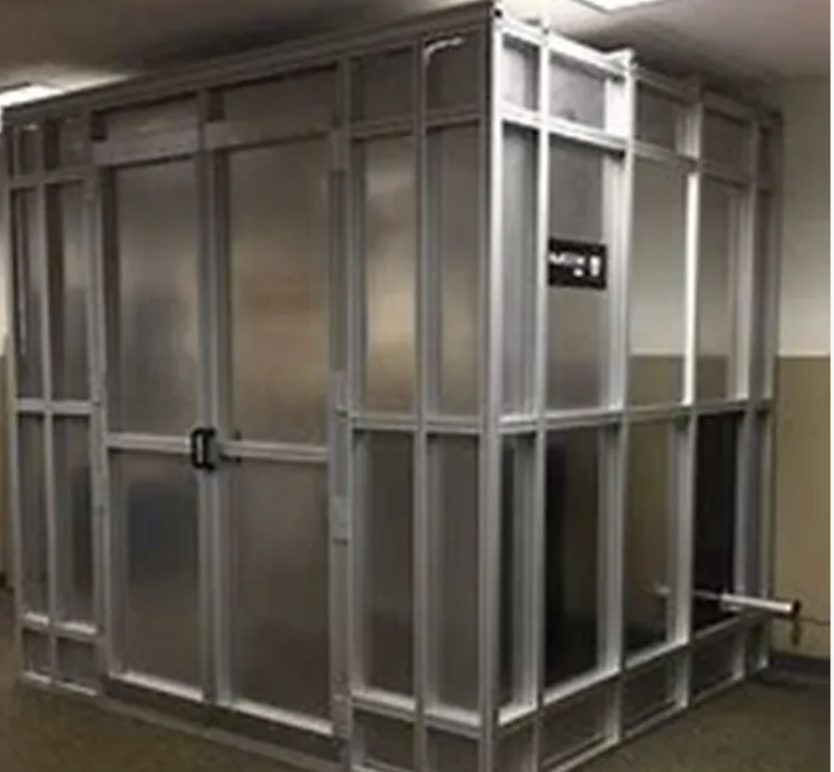

Câmara totalmente automatizada RF do teste da compatibilidade electrónica de 3 medidores que protege a sala anecóica com o absorvente da telha da ferrite

Esta câmara de teste EMC totalmente automatizada de 3 metros combina blindagem modular de RF com placas de ferrite premium e absorvedores híbridos para emissões radiadas e testes de imunidade. Projetado de acordo com os padrões EN 50147-2, ANSI C63.4, EN55022, EN61000-4-3 e CISPR, ele fornece uma solução pronta para uso para testes internos de conformidade de EMC.

• Distância de teste de 3 metros para medições de emissão irradiada e imunidade
• Configuração totalmente anecóica com absorvedores de telha de ferrite (600x600mm) em todas as superfícies
• Absorvedores de espuma em pirâmide híbrida para desempenho de alta frequência
• Painéis modulares de blindagem em aço galvanizado de 2 mm com montagem aparafusada
• Sistema de mastro de antena e plataforma giratória totalmente automatizado com controlador de posicionamento
• Sistema integrado de câmeras CCTV para monitoramento remoto de testes

• Porta de blindagem RF (1,2x2,1m) com contatos digitais de cobre berílio
• Filtros de linha de energia (16A/32A/63A) com design de baixo vazamento
• Painéis de ventilação em favo de mel (300x300mm e 300x600mm)
• Patch panel RF com conectores tipo N, BNC e SMA
• Guia de ondas de fibra óptica para link de dados
• Sistema de piso elevado antiestático
• Sistema de iluminação LED com filtragem EMI
• Distribuição de energia EUT com tomadas CA e CC filtradas

Instalação completa, calibração e treinamento no local fornecidos. Contate-nos para dimensionamento e personalização da câmara.
