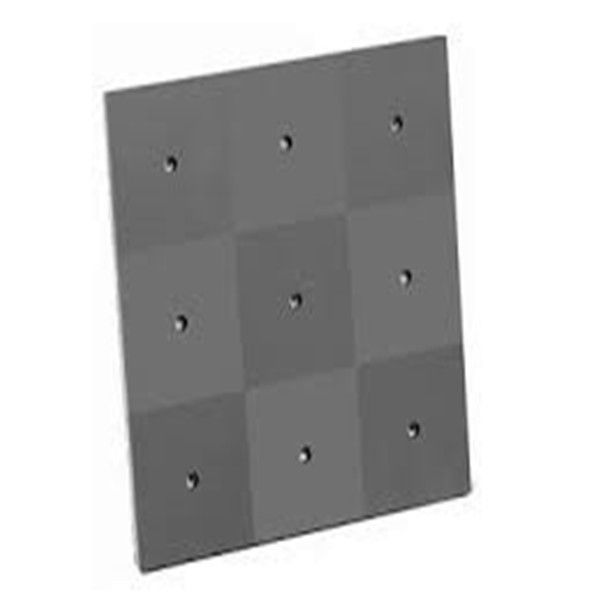

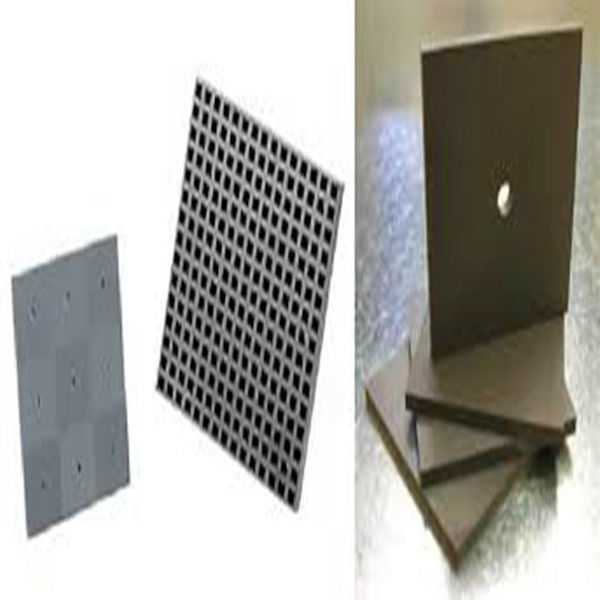

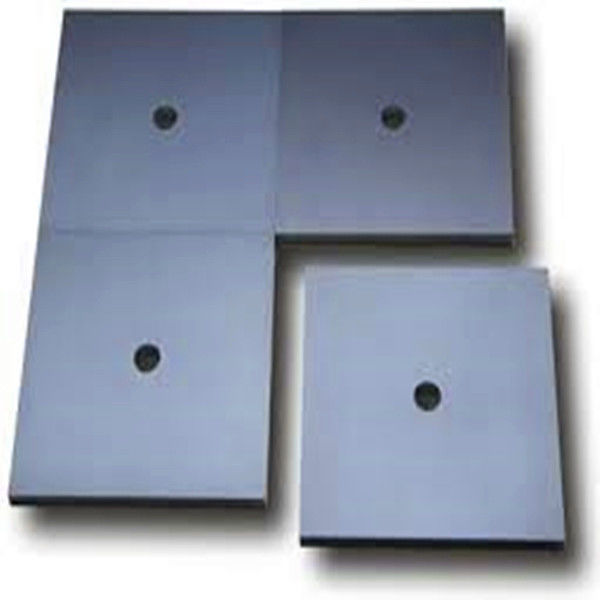

Tamanho da telha da ferrite
Aplicação da telha da ferrite
Baseado no princípio de ter o igual magnético complexo da permeabilidade (ou quase igual) à constante dielétrica complexa. Os materiais com esta exibição da propriedade uma impedância igual àquela “do espaço livre” e consequentemente não refletem a energia irradiada na incidência normal.
A telha da ferrite pode fornecer 10dB - 25dB da absorção entre 30MHz e 1GHz. As telhas são finas (aproximadamente 0,26 polegadas), mas podem ser pesadas (aproximadamente 10 libras pelo pé quadrado).
Tamanho para a telha da ferrite da câmara da compatibilidade eletrónica
Pedido para a telha da ferrite da câmara da compatibilidade eletrónica

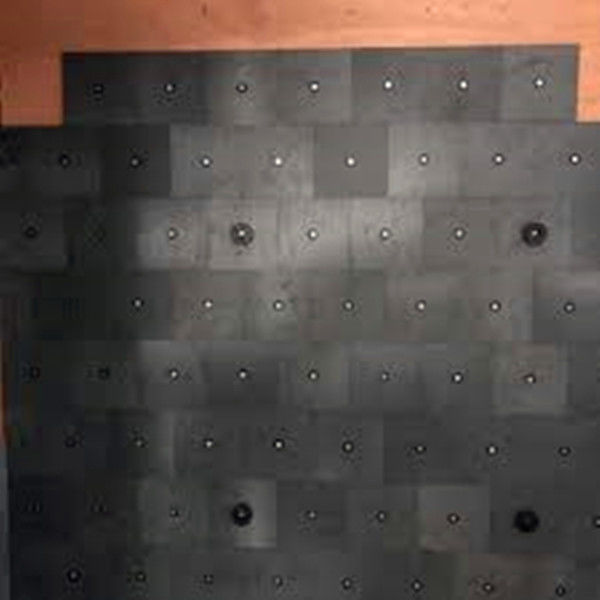

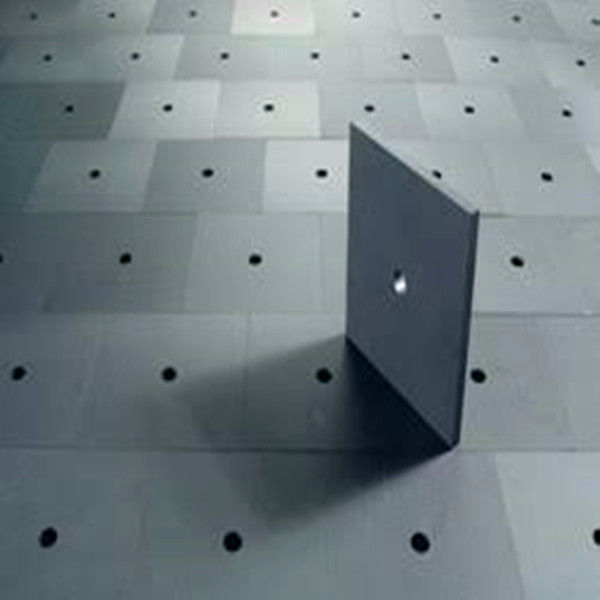

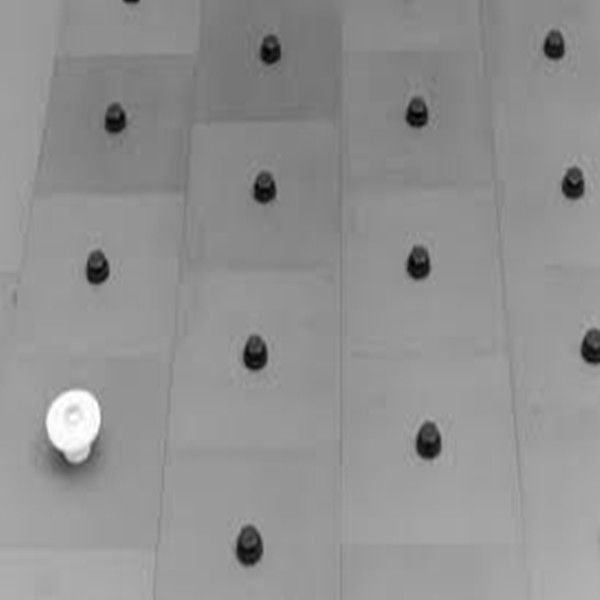

Usado para a câmara da compatibilidade eletrónica
| Permeabilidade inicial | 5500 |
| Fator de perda relativo | 15@0.1MHz |
| Densidade de fluxo da saturação | 280 (1194A/m) |
| Remanence | 180 |
| coercivity | 3 |
| Temp.factor relativo | 3 |
| Temp do curie. | 90 |
| Densidade | 4.85*1000 |
| Resistividade | 100 |
Desempenho
| 30MHz | -25.5dB |
| 100MHz | -38dB |
| 300MHz | -19.5dB |
| 500MHz | -16dB |
| 700MHz | -12dB |
| 1000MHz | -10dB |
Características materiais do Hertz-FT
| Propriedades | Símbolo | Unidade | Valor |
| Permeabilidade inicial | μiac | 5500 ±20% | |
| Fator de perda relativo | tanδ/μiac | ×10-6 | 15 (0.1MHz) |
| Densidade de fluxo da saturação | BS | mT | 280 (1194A/m) |
| Remanence | Br | mT | 180 |
| Coercivity | Hc | A/m | 3 |
| Temp relativo. fator (20℃∼60℃) | αμr | ×10-6/℃ | 3 |
| Temperatura de curie | Tc | ℃ | >90 |
| Densidade | δ | ㎏/㎥ | 4.85×103 |
| Resistividade | ρ | Ω·m | >100 |
Gráfico típico da perda de reflexão (DB) e especificação do desempenho
| Frequência | Típico | Especificação |
| 30MHz | -25.5dB | máximo de -24.0dB. |
| 100MHz | -38.0dB | |
| 300MHz | -19.5dB | |
| 500MHz | -16.0dB | |
| 700MHz | -12.0dB | |
| 1000MHz | -12.0dB | máximo de -9.0dB. |
| Parte | Dimensões no milímetro |
| 99,95 +/--0,10 | |
| B | 99,95 +/--0,10 |
| C | 6,70 +/--0,10 |
| D | 10,00 +/--0,20 |
| Peso | 330g |
