Thickness 6.7mm Ferrite Tile Absorber For Emc Anechoic Chamber rf shielding room

Espessura 6,7 mm Absorvedor de azulejos de ferrite para câmara anéquica de EMC

Produtos - Absorvedor de azulejos de ferrite
  • Destacar

    6.7mm Ferrite Tile Absorver

    ,

    Emc Câmara Anecoica Ferrita

    ,

    Absorvedor de azulejos de ferrite de 50 ohm

  • Tipo
    azulejos de ferrite
  • Cor
    Preto
  • Aplicativo
    CÂMARA ANECÓICA EMC
  • Tamanho padrão
    5.2 mm 6.7 mm
  • Largura de banda de 3dB
    5-10%
  • Perda de inserção
    100db
  • Impedância de entrada
    50 ohms
  • Quantidade mínima
    500 pcs por encomenda
  • Fornecer
    Estoque
  • Lugar de origem
    China
  • Marca
    neutral
  • Certificação
    CE RoHS
  • Número do modelo
    6,7
  • Quantidade de ordem mínima
    1 - 9 partes
  • Preço
    $1000
  • Detalhes da embalagem
    PCes 1 em uma caixa
  • Habilidade da fonte
    10 partes/partes por Dia

Espessura 6,7 mm Absorvedor de azulejos de ferrite para câmara anéquica de EMC

  • Thickness 6.7mm Ferrite Tile Absorber For Emc Anechoic Chamber rf shielding room
  • Thickness 6.7mm Ferrite Tile Absorber For Emc Anechoic Chamber rf shielding room
  • Thickness 6.7mm Ferrite Tile Absorber For Emc Anechoic Chamber rf shielding room
  • Thickness 6.7mm Ferrite Tile Absorber For Emc Anechoic Chamber rf shielding room
  • Thickness 6.7mm Ferrite Tile Absorber For Emc Anechoic Chamber rf shielding room
Obtenha o preço Converse agora
Tamanho da Placa de Ferrite
• Tamanho da base: 100*100mm
• Altura padrão: 5,2mm, 6,7mm
• Diâmetro do furo: 10mm


Aplicação da Placa de Ferrite
• Usado para câmara de EMC
Baseado no princípio de ter permeabilidade magnética complexa igual (ou quase igual) à constante dielétrica complexa. Materiais com essa propriedade exibem uma impedância igual à do "espaço livre" e, portanto, não refletem energia irradiada em incidência normal.
A Placa de Ferrite pode fornecer de 10dB a 25dB de absorção entre 30MHz e 1GHz. As placas são finas (aproximadamente 0,26 polegadas), mas podem ser pesadas (cerca de 10 lbs por pé quadrado).

Tamanho da placa de ferrite para câmara de EMC
• Tamanho da base: 100*100mm
• Altura padrão: 5,5mm, 6,7mm
• Diâmetro do furo: 10mm
Aplicação da placa de ferrite para câmara de EMC
Usado para câmara de EMC
Permeabilidade inicial 5500
Fator de perda relativo 15@0.1MHz
Densidade de fluxo de saturação 280(1194A/m)
Remanência 180
coercividade 3
Fator de temperatura relativo 3
Temp. Curie 90
Densidade 4,85*1000
Resistividade 100

Desempenho
30MHz -25,5dB
100MHz -38dB
300MHz -19,5dB
500MHz -16dB
700MHz -12dB
1000MHz -10dB

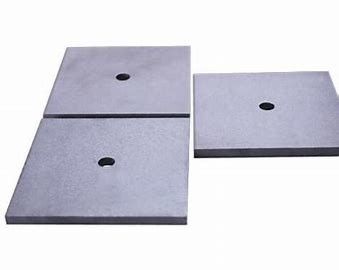

Espessura 6,7 mm Absorvedor de azulejos de ferrite para câmara anéquica de EMC 0

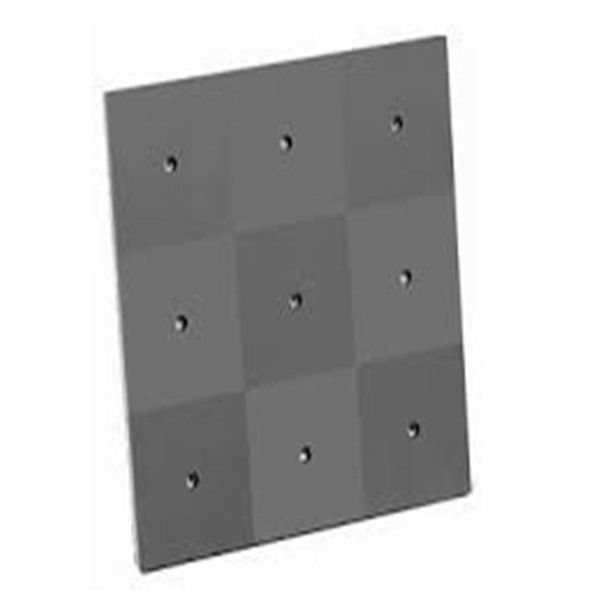

Espessura 6,7 mm Absorvedor de azulejos de ferrite para câmara anéquica de EMC 1
