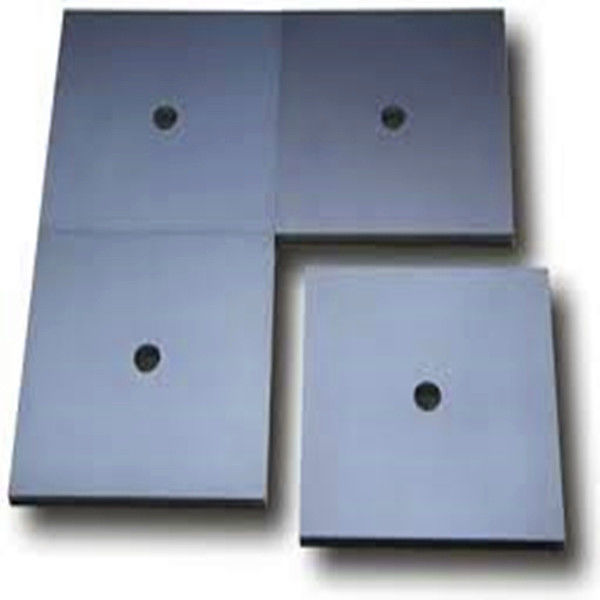

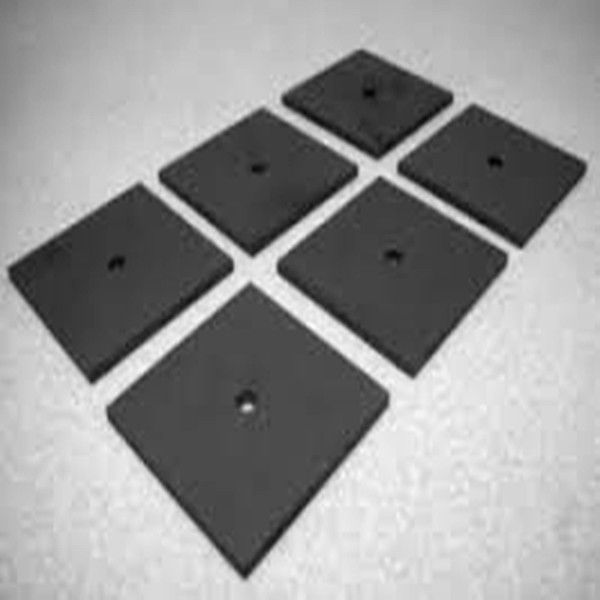

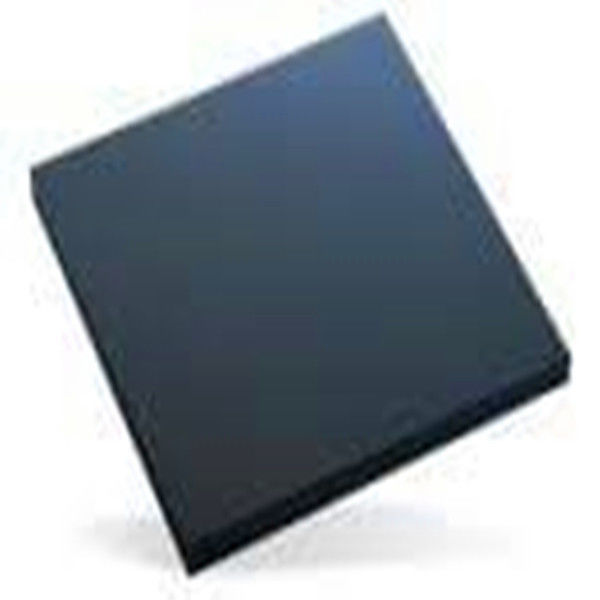

Absorvedor de Ferrite para Câmara EMC 6.7mm 5.2mm de Altura sala anecoica emc sala de blindagem RF

6,7mm 5,2mm de altura de telha de ferrite para câmara de EMC

• Desempenho Típico em:
  • 30 MHz = -18,0 dB
  • 100 MHz = -27,0 dB
  • 300 MHz = -25,0 dB
  • 500 MHz = -19,5 dB
  • 1000 MHz = -12,5 dB
• Permeabilidade inicial: 2000±20%
• Perda Relativa: 25 (0,1MHz) tanδ/μiac
• Densidade de Fluxo de Saturação: 260 (1194A/m)
• 3,93" por 3,93" (0,0265" de espessura)
• Aplicam-se Requisitos Mínimos de Pedido

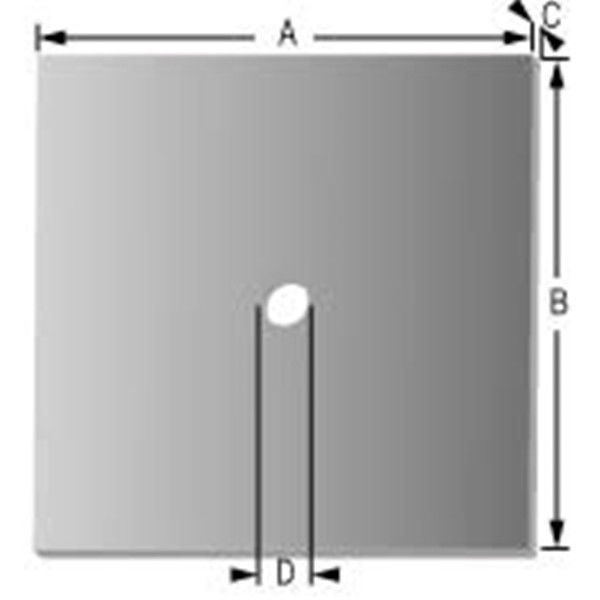

Tamanho da Telha de Ferrite

• Tamanho da base: 100*100mm

• Altura padrão: 5,2mm, 6,7mm

• Diâmetro do furo: 10mm

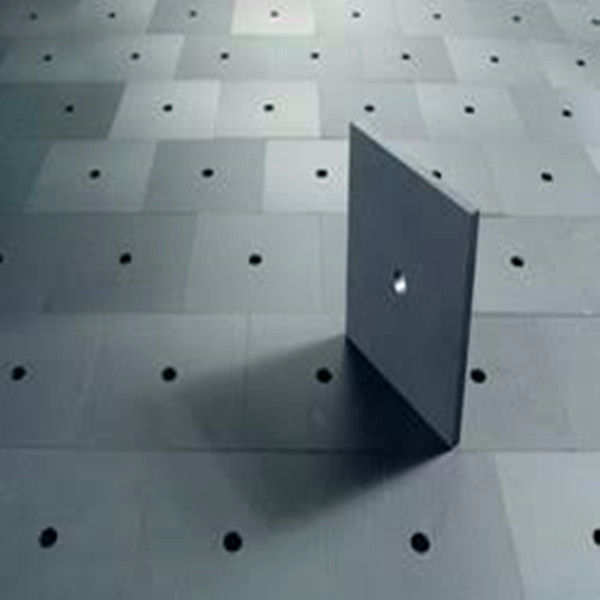

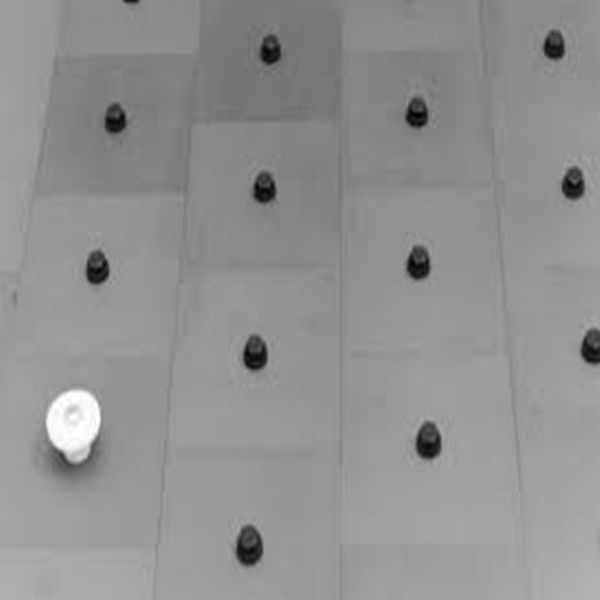

Aplicação da Telha de Ferrite

• Usado para câmara de EMC

Baseado no princípio de ter permeabilidade magnética complexa igual (ou quase igual) à constante dielétrica complexa. Materiais com esta propriedade exibem uma impedância igual à do "espaço livre" e, portanto, não refletem energia radiada em incidência normal. A Telha de Ferrite pode fornecer 10dB - 25dB de absorção entre 30MHz e 1GHz. As telhas são finas (aproximadamente 0,26 polegadas), mas podem ser pesadas (cerca de 10 lbs por pé quadrado).

Tamanho para telha de ferrite de câmara de EMC

• Tamanho da base: 100*100mm

• Altura padrão: 5,5mm, 6,7mm

• Diâmetro do furo: 10mm

Aplicação para telha de ferrite de câmara de EMC• Usado para câmara de EMC
