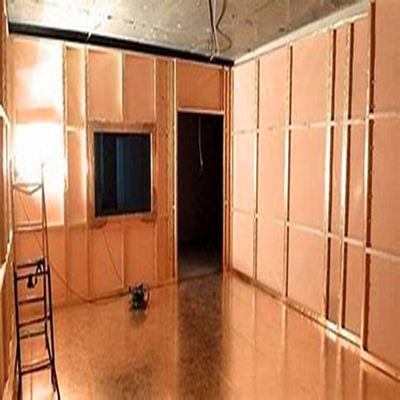

Gaiola de MRI Faraday
Características do produto de varredura da sala de MRI:
A proteção de RF é estabelecida construindo as câmaras de um bandeja-tipo sistema galvanizado de 2mm do painel. Os cantos dos painéis protegidos são soldados, o pulverizador galvanizado e é montado com prendedores especiais M10 em um passo de 150mm. Estes prendedores são instalados em cima de um torque predefinido para assegurar uma atenuação da proteção de RF da longa vida. Entre as flanges do RF protegeu os painéis, uma gaxeta do elevado desempenho é instalado com cuidado. Esta construção é baseada em melhores práticas e fornece o desempenho o mais alto da proteção de RF para aplicações militares e industriais. Além disso, o projeto elimina a necessidade para soldar, cortar ou ver permitindo a instalação no local rápida e limpa.
Descrição de varredura da sala de MRI:
Esta construção do quadro modular é envolvida com cobre galvanizado que pode se conformar a todos os critérios de projeto. O sistema projetado e aparafusado aumenta a integridade do RF com as largamente 4,4 1 3/4") emendas do cm (que são comprimidas altamente, oferecendo uma superfície sem emenda do protetor. Os prendedores interiores não têm que penetrar a superfície do protetor pelo projeto, que aumenta a vida a longo prazo do protetor.
Características do produto | ||||
Protegendo os painéis são feitos de placas de aço laminadas moldadas. São articulados na maneira e soldados com proteção do CO2, que pode conter as placas da distorção e assegurar o nivelamento das placas de aço. | ||||
a construção Auto-apoiada do quadro é feita de materiais da seção. | ||||
Proteger a porta é opcional: alternativa (eletromotor/manual) da porta eletromotor padrão, porta deslizante de proteção completo-automática da porta (luz-ativada com senha). A decoração de aço inoxidável de Subshining está na superfície da porta. A dimensão padrão da porta é: 0.85×2 (m). | ||||
Proteger-porta deslizante de suspensão em grande escala, porta deslizante eletromotor da invasão, porta deslizante eletromotor da tagarela, porta girada com trilha. | ||||
A janela ventilada é projetada no tipo celular do onda-guia com dimensão: 300×300 (milímetro). | ||||
O filtro do poder está na condição de capacidade elevada e do baixo-escapamento. | ||||
O telefone, o condicionamento de ar, os dispositivos da fogo-luta, a fibra ótica e os cabos CAT5 podem ser equipados personalizados. | ||||
A decoração será arranjada na sala de proteção de acordo com exigências padrão da sala do equipamento. | ||||
Protegendo as propriedades (DB) | ||||
| 14kHz | 85dB | ||
100KHz | 100dB | |||
200KHz | 110dB | |||
Onda plana | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
10-20GHz | 100dB | |||
20-40GHz | 80dB | |||
Espaço de aplicação | ||||
Compatibilidade eletrónica que tesing | ||||
Artigos 1 | O tipo do painel do módulo, 2mm/3mm galvanizou a placa de aço | |||
Artigos 2 | Porta da proteção de RF, tamanho aberto: 1000*2000mm Ou personalizou a dimensão | |||
Artigos 3 | Filtros do poder 16A/ 32A/50A/63A Ou personalizou o parâmetro | |||
Artigos 4 | Painéis da ventilação do favo de mel 300x300x25mm 300x600x25mm Ou personalizou a dimensão | |||
Artigos 5 | Painel do RF 300*200mm, incluindo o medidor de ondas Ø4cm/L220cm x1 BNC*2/N*2/SMA*2 Ou personalizou a dimensão | |||
Artigos 6 | Assoalho Assoalho antiestático ou revestimento estratificado Ou personalizou materiais | |||
Artigos 7 | Absorvente do RF da espuma Telha da ferrite Absorvente do poder superior | |||
Artigos 8 | Dedos do cobre do berílio | |||
Artigos 9 | Medidor de ondas de aço | |||
Artigos 10 | EMI Shielding Gasket |
Acessórios de varredura da sala de MRI
Acessórios 1 | Porta 1.2x2.1M de MRI |
Acessórios 2 | Janela 0.8x1.2M de MRI |
Acessórios 3 | Filtro para iem 16A/25A/30A |
Acessórios 4 | Filtro de bronze do favo de mel 300x300x25mm 300x600x25mm |
Acessórios 5 | Painel de cobre Folha de cobre 1380mmx0.105mm |
Acessórios 6 | Medidor de ondas de bronze |
Acessórios 7 | Fita de cobre largura 50M/Roll de 25mm largura 50M/Roll de 50mm |
Acessórios 8 | Lãs de cobre 2.5KGS/Roll |
Acessórios 9 | Dedos do cobre do berílio |
