Câmara de proteção de gaiolas RF-MRI Teste de proteção de gaiolas RF-Faraday

MOQ:	1 grupo
preço:	$20,000.00 / Set

Detail Information

Product Description

Detail Information

Lugar de origem

Jiangsu, China

Marca

Certificação

CE RoHS

Número do modelo

GAIOLA DE MRI RF

Poder:

Eletrônico

Tamanho:

Personalizado

Acessórios 1:

janela de ressonância magnética

Acessórios 2:

porta de ressonância magnética

Acessórios 3:

Painel de cobre

Acessórios 4:

Filtro EMI

Acessórios 5:

favo de mel

Acessórios 6:

Guia de onda de gás

Acessórios 7:

PVC para pisos

Acessórios 8:

PVC para paredes

Acessórios 9:

Venda de Unidades:

Item Único

Tamanho de pacote único:

200X200X200 cm

Peso bruto único:

500,000 quilogramas

Tipo de pacote:

caixa de madeira

Destacar:

fabricantes do mri da gaiola do rf

Gaiola do Rf Faraday

Proteção da gaiola de Faraday

Product Description

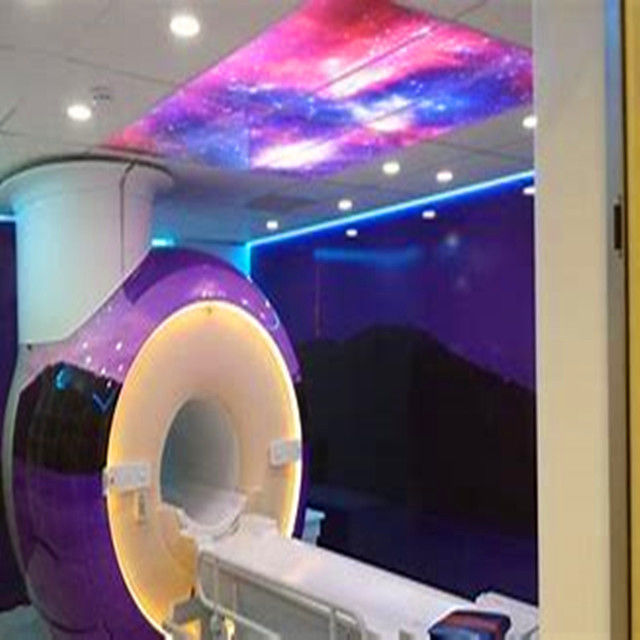

Recursos do Produto para Sala de Escaneamento por Ressonância Magnética:

Cobre puro depositado eletricamente
Níveis de atenuação de RF de > 100 dB até frequências de 400 MHz
Paredes de RF autoportantes e estruturalmente isoladas
Painéis de parede e teto leves
Painéis de blindagem de RF projetados e fabricados em fábrica
Interiores amigáveis ao empreiteiro

Além de serem usadas para câmaras de EMC, as salas com blindagem de RF têm uma série de aplicações diferentes e formam a base para uma ampla variedade de faixas de teste. A Comtest é capaz de projetar, construir e entregar os seguintes tipos comuns de salas com blindagem de RF:
Data center com blindagem de RF
Salas de Equipamentos Principais (também conhecidas como sala MER)

Salas de conferência e centros de controle de crise
Salas de controle e amplificadores com blindagem de RF
Câmaras de teste condutivas
Câmaras reverberantes
Câmaras (semi) anecoicas

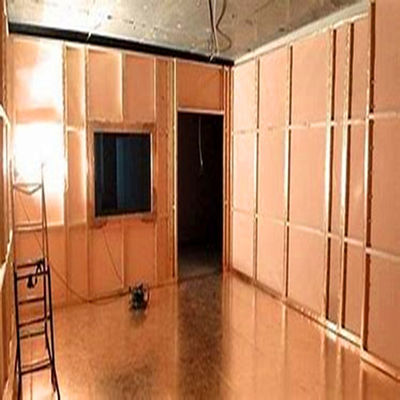

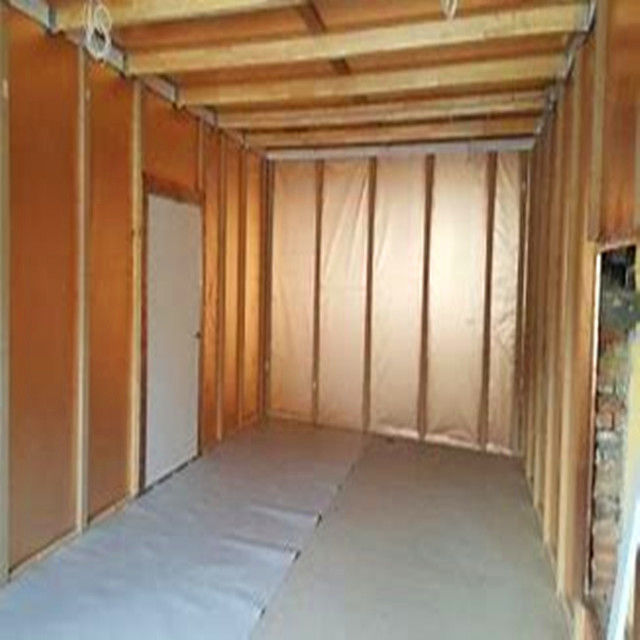

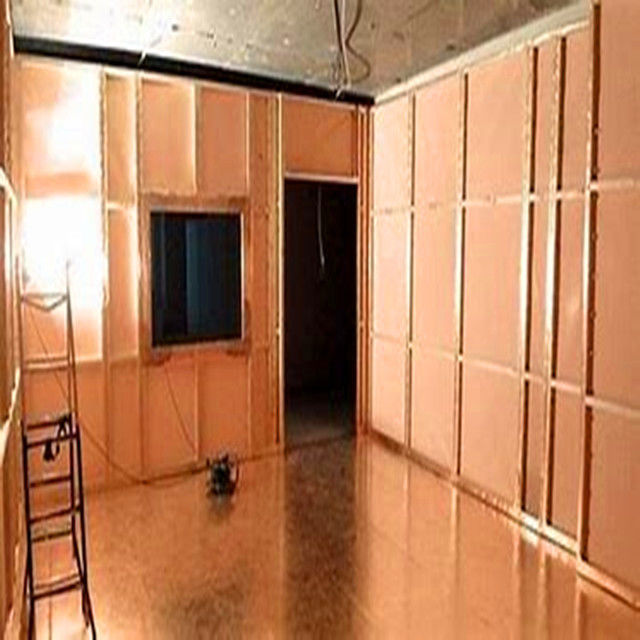

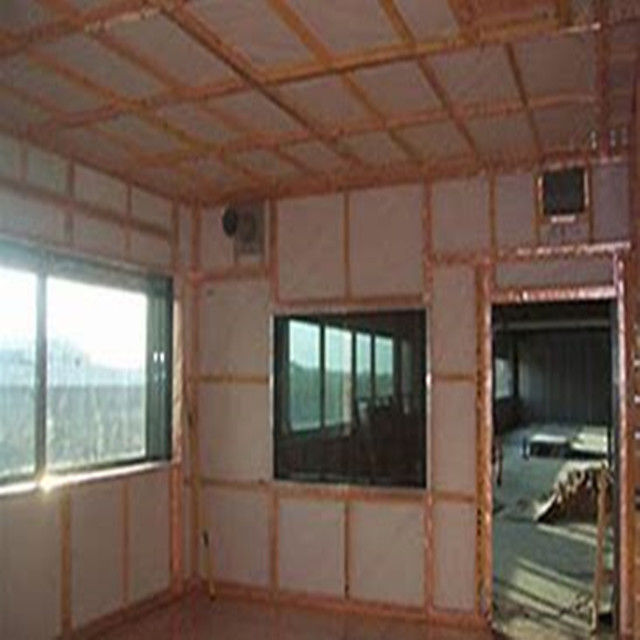

Sala de Escaneamento por Ressonância Magnética Descrição:Esta construção modular de quadro é revestida com cobre eletrodepositado que pode se conformar a qualquer critério de projeto. O sistema projetado e aparafusado aprimora a integridade de RF com juntas largas de 4,4 cm (1 3/4") que são altamente comprimidas, oferecendo uma superfície de blindagem sem emendas. Os fixadores internos não precisam penetrar a superfície de blindagem por projeto, o que aumenta a vida útil da blindagem.

Recursos do Produto

Os painéis de blindagem são feitos de chapas de aço laminado a frio moldadas. Eles são unidos de forma e soldados com proteção de CO2, o que pode impedir a distorção das chapas e garantir o nivelamento das chapas de aço.
A construção de quadro autoportante é feita de materiais seccionados.

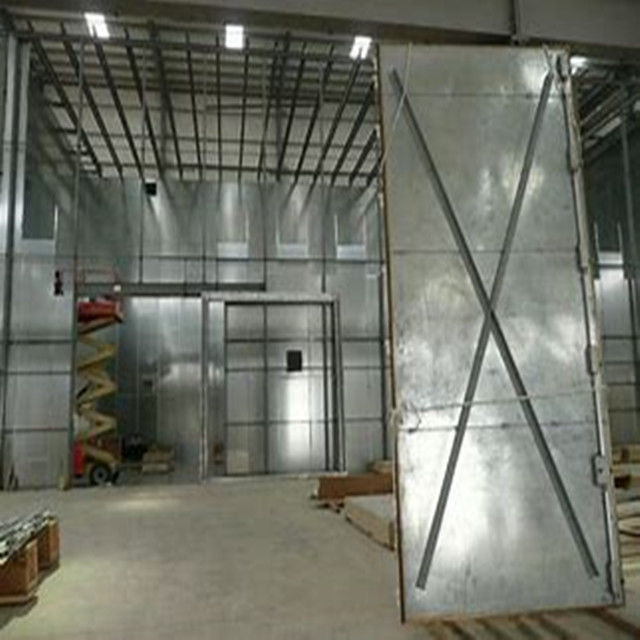

Porta de blindagem é opcional: porta eletromotriz padrão (alternativa eletromotriz / manual), porta de blindagem totalmente automática (ativada por luz com senha) porta deslizante. Decoração em aço inoxidável subbrilhante na superfície da porta. A dimensão padrão da porta é: 0,85 × 2 (m).
Porta de blindagem deslizante suspensa em grande escala, porta deslizante eletromotriz de empurrar, porta deslizante eletromotriz com bolsa de ar, porta giratória com trilho.
A janela ventilada é projetada no tipo de guia de onda celular com dimensão: 300 × 300 (mm).
O filtro de energia está em condição de alto desempenho e baixo vazamento.
Telefone, ar condicionado, dispositivos de combate a incêndio, fibra óptica e cabos CAT5 podem ser equipados sob medida.
A decoração será organizada na sala de blindagem de acordo com os requisitos padrão da sala de equipamentos.
Propriedades de Blindagem (dB)
Campo magnético
14kHz		85dB	100KHz
		100dB	20-40GHz
		110dB	10-20GHz
50-103MHz		120dB	Micro-ondas
1-10GHz		110dB	10-20GHz
		100dB	20-40GHz
		80dB	Escopo de Aplicação
Testes de EMC
Item 1
Tipo de Painel Modular, chapa de aço galvanizado de 2mm/3mm	Item 2
Porta de Blindagem de RF, Tamanho de abertura: 1000*2000mm	Ou dimensão personalizada Item 6
Filtros de Energia	16A/ 32A/50A/63A Ou parâmetro personalizado Item 4
Painéis de Ventilação em Colmeia	300x300x25mm 300x600x25mm Acessório 5 Item 6
Painel de RF	300200mm, incluindo guia de onda Ø4cm / L220cm x1 BNC2/N2/SMA2 Ou dimensão personalizada Item 6
Piso	Piso antiestático ou piso laminado Ou materiais personalizados Item 7
Absorvedor de RF de espuma	Placa de ferrite Absorvedor de alta potência Item 8
Dedos de cobre-berílio	Item 9
Guia de onda de aço	Item 10

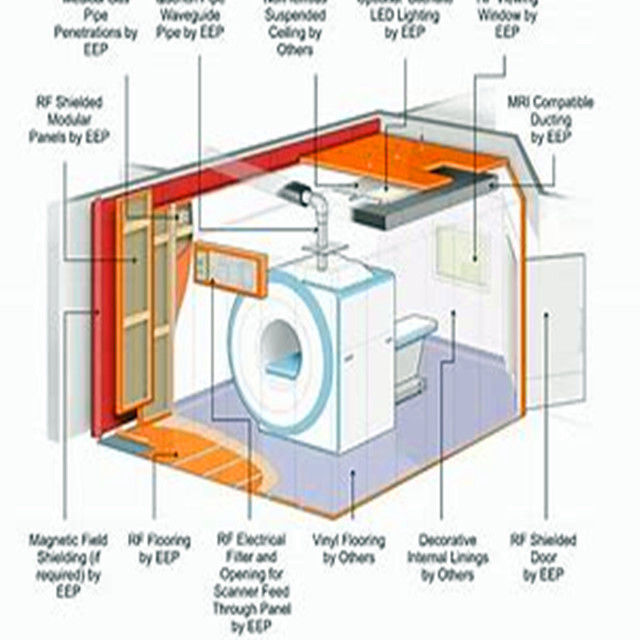

Gaxeta de Blindagem EMI	Acessórios para Sala de Escaneamento por Ressonância Magnética

Acessório 1

Porta de RM 1.2x2.1M	Acessório 2
Janela de RM 0.8x1.2M	Acessório 3
Filtro EMI 16A/ 25A/ 30A	Acessório 4
Filtro de Colmeia de Latão	300x300x25mm 300x600x25mm Acessório 5
Painel de Cobre	Folha de cobre 1380mmx0.105mm Acessório 6
Guia de onda de latão	Acessório 7
Fita de cobre	25mm de largura 50M/Rolo 50mm de largura 50M/Rolo Acessório 8
Lã de cobre	2.5KGS/Rolo Acessório 9
Dedos de cobre-berílio
