telha da ferrite da altura de 6.7mm 5.2mm para a gaiola da proteção de rf

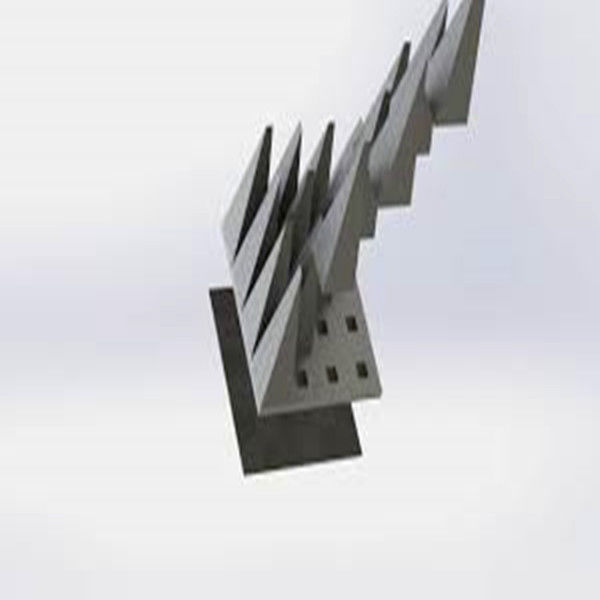

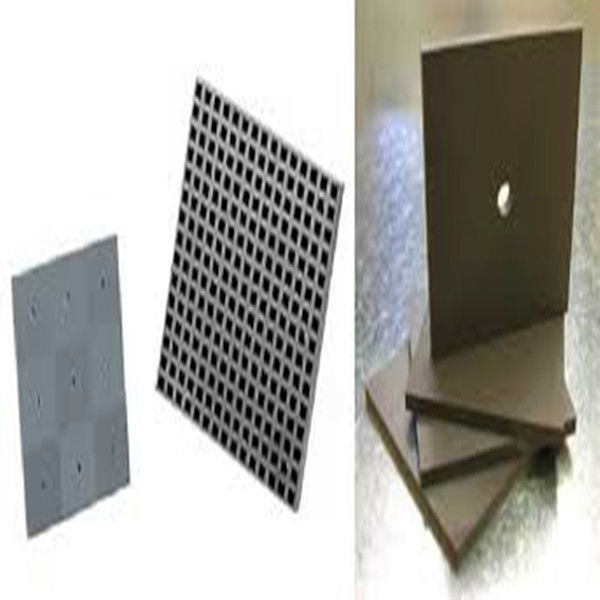

As telhas da ferrite, as folhas flexíveis do absorvente e os absorventes piramidais são feitos absorvendo a radiação eletromagnética. As telhas da ferrite e os absorventes piramidais por exemplo são usados para criar câmaras surdas ou caixas. As folhas flexíveis do absorvente são usadas geralmente para absorver a radiação na fonte de radiação em cercos da eletrônica. A espuma do absorvente de micro-ondas pode ser usada em umas frequências mais altas do que a proteção tradicional e pode igualmente ser usada com outros protetores de EMI/RFI para estender a escala de frequência.

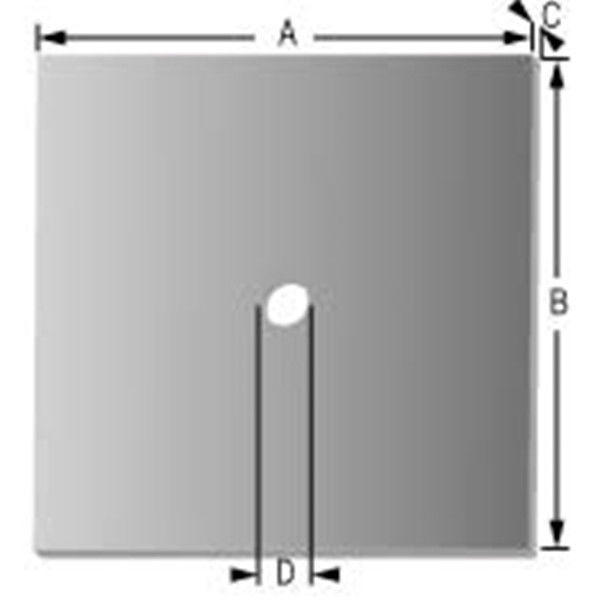

Tamanho da telha da ferrite
· Tamanho baixo: 100*100mm
· Altura padrão: 5.2mm, 6.7mm
· Diâmetro do furo: 10mm
Permeabilidade inicial | 5500 |
Fator de perda relativo | 15@0.1MHz |
Densidade de fluxo da saturação | 280 (1194A/m) |
Remanence | 180 |
coercivity | 3 |
Temp.factor relativo | 3 |
Temp do curie. | 90 |
Densidade | 4.85*1000 |
Resistividade | 100 |
30MHz | -25.5dB |
100MHz | -38dB |
300MHz | -19.5dB |
500MHz | -16dB |
700MHz | -12dB |
1000MHz | -10dB |
Aplicação da telha da ferrite

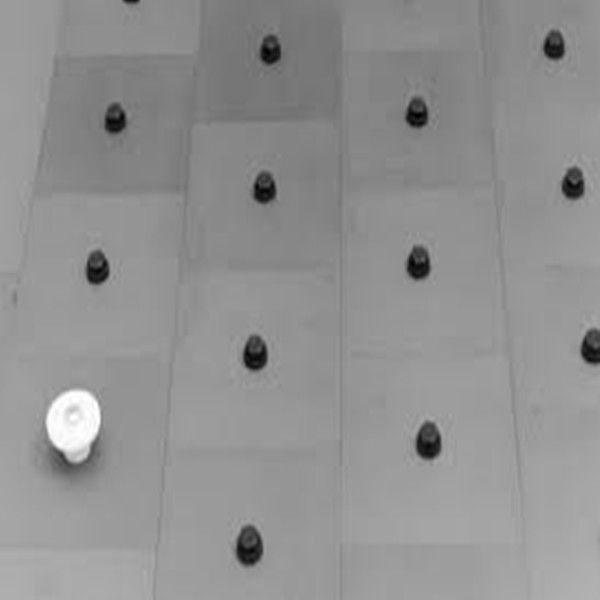

· Usado para a câmara da compatibilidade eletrónica
Baseado no princípio de ter o igual magnético complexo da permeabilidade (ou quase igual) à constante dielétrica complexa. Os materiais com esta exibição da propriedade uma impedância igual àquela “do espaço livre” e consequentemente não refletem a energia irradiada na incidência normal. A telha da ferrite pode fornecer 10dB - 25dB da absorção entre 30MHz e 1GHz. As telhas são finas (aproximadamente 0,26 polegadas), mas podem ser pesadas (aproximadamente 10 libras pelo pé quadrado).
Tamanho para a telha da ferrite da câmara da compatibilidade eletrónica
· Tamanho baixo: 100*100mm
· Altura padrão: 5.5mm, 6.7mm
· Diâmetro do furo: 10mm
Pedido para a telha da ferrite da câmara da compatibilidade eletrónica usada para a câmara da compatibilidade eletrónica
