High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber

Absorvedor de Ferrite de Alta Frequência para Blindagem RF Tamanho 100*100 Sala de blindagem RF câmara anecoica EMC

Produtos - Absorvedor de azulejos de ferrite
  • Destacar

    Absorvedor de azulejos de ferrite de blindagem de RF

    ,

    Absorvedor de azulejos de ferrite 100x100

    ,

    Absorvedor de 100 dB de azulejos de ferrite

  • Tipo
    telha de ferrite
  • Cor
    Preto
  • Tamanho básico
    100*100
  • Grossura
    5.2 mm 6.7 mm
  • Largura de banda de 3dB
    14K
  • Perda de inserção
    100db
  • Impedância de entrada
    50 ohms
  • Atenuação da banda de parada
    100db
  • Aplicativo
    CÂMARA DA COMPATIBILIDADE ELETRÓNICA
  • Quantidade mínima
    500 unidades
  • Fornecer
    10.000
  • Entrega
    Por mar
  • Porta
    Xangai
  • Lugar de origem
    Jiangsu, China
  • Marca
    neutral
  • Certificação
    CE RoHS
  • Número do modelo
    5,2
  • Quantidade de ordem mínima
    1 - 9 partes
  • Preço
    $1000
  • Detalhes da embalagem
    100 PCes em uma caixa o peso de efetivação é sobre 20Kg
  • Habilidade da fonte
    100 partes/partes por Semana

Absorvedor de Ferrite de Alta Frequência para Blindagem RF Tamanho 100*100 Sala de blindagem RF câmara anecoica EMC

  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
Obtenha o preço Converse agora

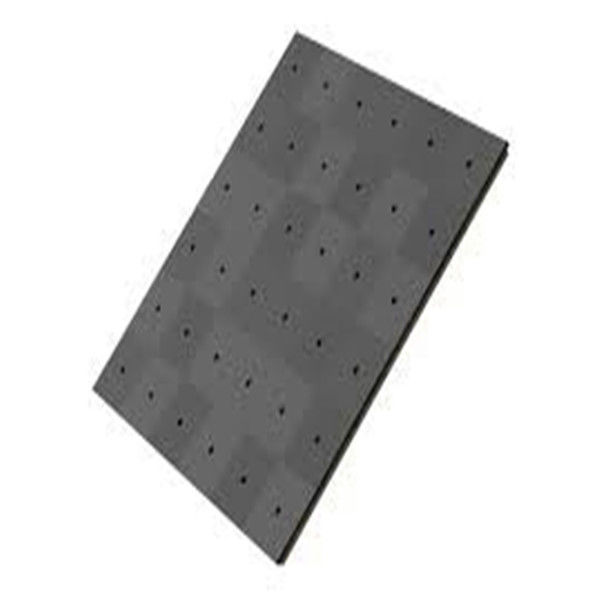

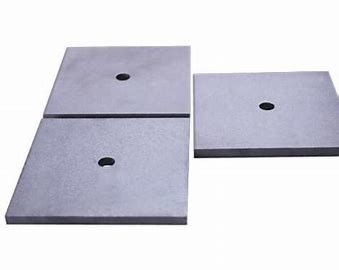

Tamanho da telha de ferrite

  • Tamanho da base: 100*100 mm
  • Altura padrão: 5,2 mm, 6,7 mm
  • Diâmetro do forro: 10 mm





Aplicação de azulejos de ferrite

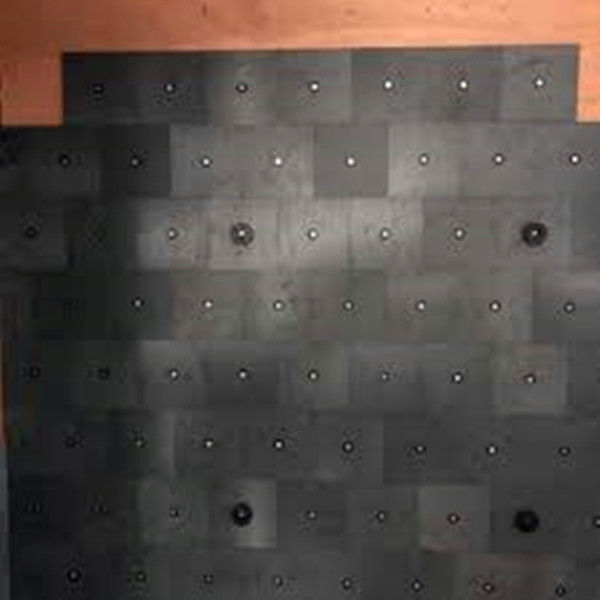

  • Utilizado para câmara EMC

Baseado no princípio de ter permeabilidade magnética complexa igual (ou quase igual) à constante dielétrica complexa.Os materiais com esta propriedade apresentam uma impedância igual à do "espaço livre" e, portanto, não refletem a energia irradiada na incidência normal.

A Ferrite Tile pode fornecer 10dB - 25dB de absorção entre 30MHz e 1GHz. As telhas são finas (aproximadamente 0,26 polegadas), mas podem ser pesadas (aproximadamente 10 libras por pé quadrado).

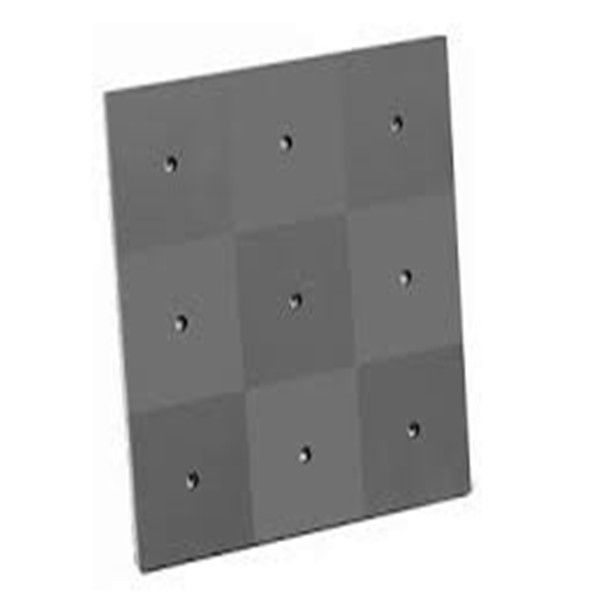

Tamanho da telha de ferrite da câmara EMC

  • Tamanho da base: 100*100 mm
  • Altura normal: 5,5 mm, 6,7 mm
  • Diâmetro do forro: 10 mm

Aplicação de azulejos de ferrite para câmaras EMC

Utilizado para câmara EMC

Permeabilidade inicial 5500
Fator de perda relativo 15@0,1MHz
Densidade do fluxo de saturação 280 ((1194A/m)
Remanência 180
coerção 3
Fator de temperatura relativa 3
Temperatura de Curie. 90
Densidade 4.85*1000
Resistividade 100



Desempenho

30 MHz -25,5 dB
100 MHz -38 dB
300 MHz -19,5 dB
500 MHz -16 dB
700 MHz -12 dB
1000 MHz -10 dB



Absorvedor de Ferrite de Alta Frequência para Blindagem RF Tamanho 100*100 Sala de blindagem RF câmara anecoica EMC 0

Parte Dimensões em mm
A 99.95 +/- 0.10
B 99.95 +/- 0.10
C 6.70 +/- 0.10
D 10.00 +/- 0.20
Peso

330 g





Absorvedor de Ferrite de Alta Frequência para Blindagem RF Tamanho 100*100 Sala de blindagem RF câmara anecoica EMC 1Absorvedor de Ferrite de Alta Frequência para Blindagem RF Tamanho 100*100 Sala de blindagem RF câmara anecoica EMC 2
