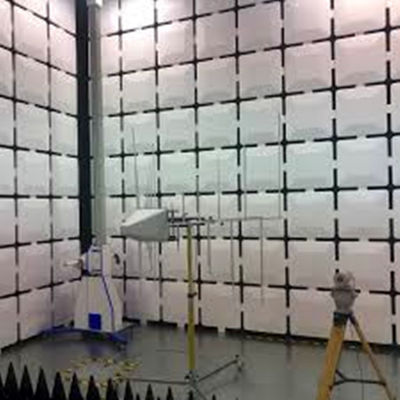

até a câmara dos testes da compatibilidade eletrónica do elevado desempenho 40GHz
Mediante solicitação, o RF protegeu salas pode ser alinhado com paredes da placa de gesso e um teto suspendido. O assoalho da sala do protetor pode ser construído usando a madeira com um vinil que cobre o resplendor ao ponto inicial da porta. Em uma sala de comando ou em um centro de dados, o assoalho pode ser construído como um assoalho aumentado do computador para permitir o roteamento de cabo fácil. O assoalho aumentado do computador é construído usando telhas de assoalho antiestáticas padrão em suportes ajustáveis a fim suportar uma carga de assoalho média mínima de 500 kg/m2. Um sistema levantado do assoalho do computador fornece uma entrada do resplendor e do ponto inicial-menos ao controle ou à sala do amplificador quando a câmara é construída dentro de um poço do assoalho.
Quando uma sala protegida for necessária?
· Se seu laboratório está perto de um emissor largo do espectro (isto é equipamento que transmita frequências múltiplas sob 400Hz), a torre de rádio, transmissor do telefone celular ou outros grandes geradores do campo, a seguir você deve considerar uma sala protegida.
· Se sua pesquisa está na faixa da gama e você não quer usar um filtro de entalhe 60/50Hz para remover o ruído do poder de canos principais, você pôde considerar uma sala protegida. Nós recomendamos tomar as etapas acima a primeiramente para minimizar o ruído do poder de canos principais. Se isso não é suficiente para suas necessidades, a seguir uma sala protegida pode ajudar.
Características do produto | ||||
Protegendo os painéis são feitos de placas de aço laminadas moldadas. São articulados na maneira e soldados com proteção do CO2, que pode conter as placas da distorção e assegurar o nivelamento das placas de aço. | ||||
a construção Auto-apoiada do quadro é feita de materiais da seção. | ||||
Proteger a porta é opcional: alternativa (eletromotor/manual) da porta eletromotor padrão, porta deslizante de proteção completo-automática da porta (luz-ativada com senha). A decoração de aço inoxidável de Subshining está na superfície da porta. A dimensão padrão da porta é: 0.85×2 (m). | ||||
Proteger-porta deslizante de suspensão em grande escala, porta deslizante eletromotor da invasão, porta deslizante eletromotor da tagarela, porta girada com trilha. | ||||
A janela ventilada é projetada no tipo celular do onda-guia com dimensão: 300×300 (milímetro). | ||||
O filtro do poder está na condição de capacidade elevada e do baixo-escapamento. | ||||
O telefone, o condicionamento de ar, os dispositivos da fogo-luta, a fibra ótica e os cabos CAT5 podem ser equipados personalizados. | ||||
A decoração será arranjada na sala de proteção de acordo com exigências padrão da sala do equipamento. | ||||
Protegendo as propriedades (DB) | ||||
| 14kHz | 85dB | ||
100KHz | 100dB | |||
200KHz | 110dB | |||
Onda plana | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
10-20GHz | 100dB | |||
20-40GHz | 80dB | |||
Espaço de aplicação | ||||
Compatibilidade eletrónica que tesing | ||||
Artigos 1 | O tipo do painel do módulo, 2mm/3mm galvanizou a placa de aço | |||
Artigos 2 | Porta da proteção de RF, tamanho aberto: 1000*2000mm Ou personalizou a dimensão | |||
Artigos 3 | Filtros do poder 16A/ 32A/50A/63A Ou personalizou o parâmetro | |||
Artigos 4 | Painéis da ventilação do favo de mel 300x300x25mm 300x600x25mm Ou personalizou a dimensão | |||
Artigos 5 | Painel do RF 300*200mm, incluindo o medidor de ondas Ø4cm/L220cm x1 BNC*2/N*2/SMA*2 Ou personalizou a dimensão | |||
Artigos 6 | Assoalho Assoalho antiestático ou revestimento estratificado Ou personalizou materiais | |||
Artigos 7 | Absorvente do RF da espuma Telha da ferrite Absorvente do poder superior | |||
Artigos 8 | Dedos do cobre do berílio | |||
Artigos 9 | Medidor de ondas de aço | |||
Artigos 10 | EMI Shielding Gasket |
Câmara surda do RF que protege as propriedades (DB) | ||
| 14kHz | 75dB |
100KHz | 100dB | |
200KHz | 110dB | |
Onda plana | 50-103MHz | 120dB |
| 1-10GHz | 110dB |
10-20GHz | 100dB |
