EMI Rfi Guia de ondas blindado Ventosas de ar câmara de blindagem emc câmara emc câmara anecoica
-
Destacar
O IRF protegeu respiradouros de ar do medidor de ondas
,Emi Shielded Waveguide Air Vents
,Emi Rfi Shielded Waveguide Vents
-
TipoFiltro rc
-
Função de transferênciaPassagem baixa
-
Tipo de pacoteMontagem em superfície
-
Frequência Central Nominal/
-
Largura de banda de 3dB/
-
Perda de inserção/
-
Impedância de entrada/
-
Atenuação da banda de parada/
-
filtro de favo de mel meriallatão/aço/alumínio
-
Espessura do filtro de favo de mel12,5-25mm
-
embalagem de filtro de favo de melembalagem de madeira
-
Espessura padrão do filtro de favo de mel12,5 mm, 19 mm, 25 mm
-
quadro de filtro de favo de melPersonalizado
-
tamanho do filtro de favo de mel300*300 600*600
-
Aplicação de filtro de favo de melSala da proteção de Rf
-
PortaXangai
-
Lugar de origemJiangsu, China
-
MarcaHZ
-
CertificaçãoCE RoHS
-
Número do modeloHertz
-
Quantidade de ordem mínima>Partes =1
-
Preço$100.00
-
Detalhes da embalagemwoonden o caso
-
Habilidade da fonte10000 partes/partes por Mês

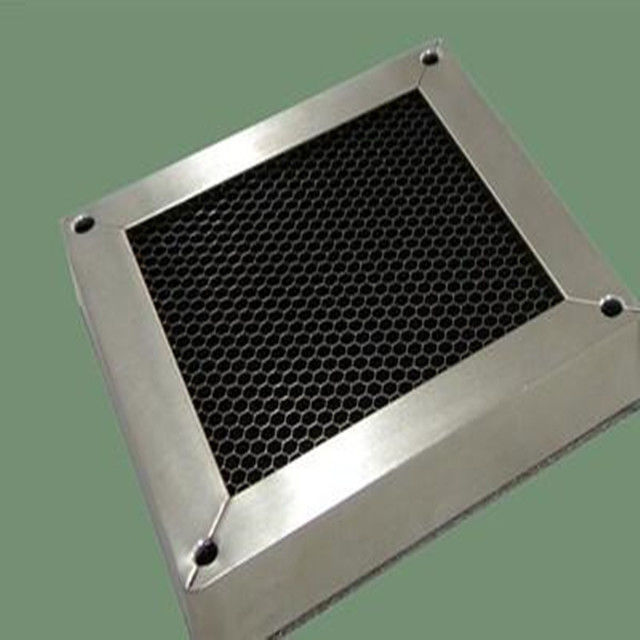

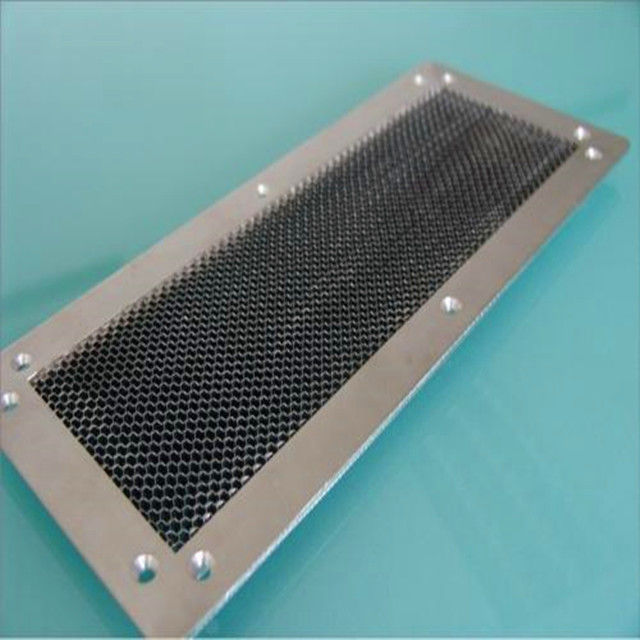

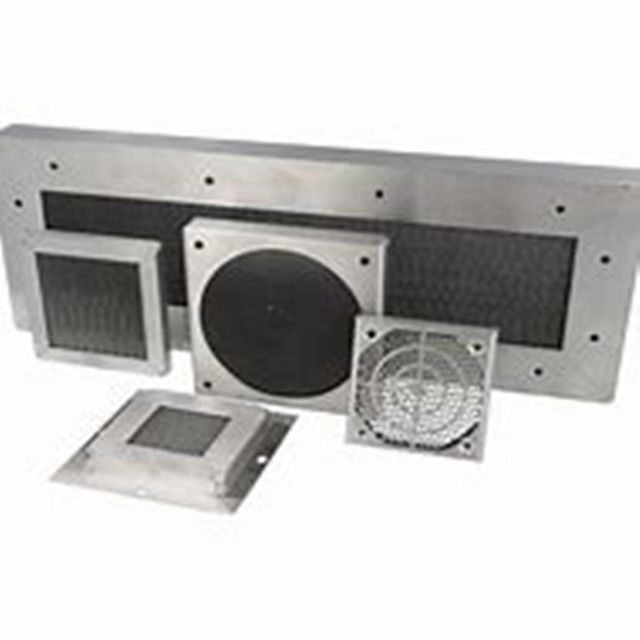

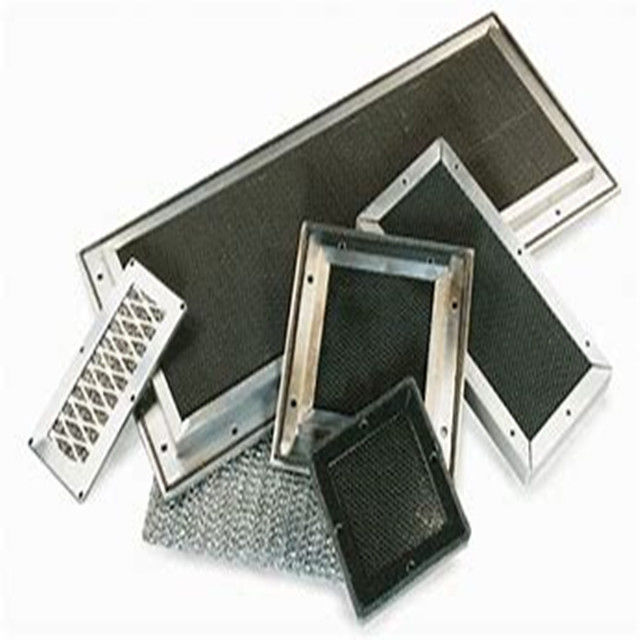

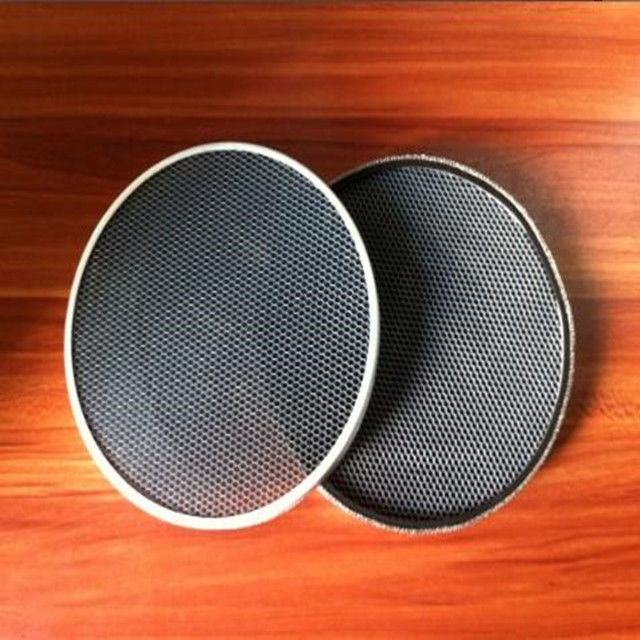

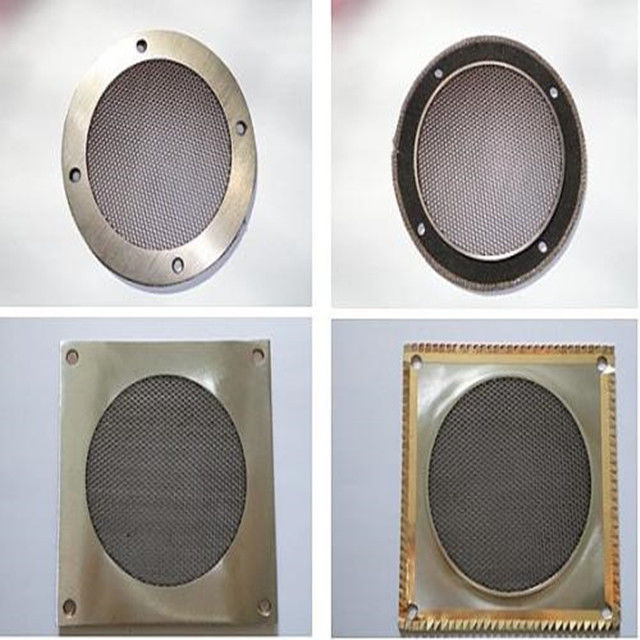

EMI Rfi Guia de ondas blindado Ventosas de ar câmara de blindagem emc câmara emc câmara anecoica
EMI RFI filtro de ar de ventilação com blindagem para câmara de ensaio emc tipo latão
| • FRAME | • liga de alumínio 6063-T4 por QQ-A-200/8 |
| • HONEYCOMB | • MIL-C-7438 |
| • FERRADOR | • inserção de alumínio, 8-32 UNC-3B |
| • FINAL CROMÁTICO | • MIL-C-5541C |
| • PREÇAÇÃO DE TIN | • MIL-T-10727 |
Características da janela de ventilação de favo de mel para a sala de blindagem
1- Fornecer a máxima atenuação de RF, permitindo um fluxo de ar óptimo.
2- Disponível para atender às necessidades individuais
3- A soldagem de janelas de guias de onda utiliza revestimento de estanho importado para prensagem, para garantir a qualidade durante o processo de transporte e montagem e garantir o efeito de blindagem.
4- Produzir várias especificações personalizadas para uso civil ou militar
Dimensão padrão para janela de ventilação de favo de mel para sala de blindagem
|
Materiais de favo de mel |
(A) Aço (B) Latão C) Aço inoxidável D) Alumínio |
|
Tamanho do favo de mel |
(A) 300*300 mm (B) 300*600 mm (C) 450*450 mm (D) 600*600 mm (E) 600*900 mm |
|
Espessura do favo de mel |
(A) 12,5 mm (B) 19 mm (C) 25 mm (D) 50 mm |
|
O tamanho do buraco |
(A) 3,2 mm (B) 4,0 mm (C) 4,8 mm |
|
Tipo de quadro |
(A) Com armação (B) Sem quadro |
Performance de blindagem para abertura de balde de abertura para sala de blindagem
|
Campo magnético |
14KHz≥75dB 150KHz≥100dB |
|
Campo elétrico |
200KHz-50MHz≥110dB |
|
Onda plana |
50MHz-1GHz≥110dB |
|
Microondas |
1GHz-10GHz≥100dB |
