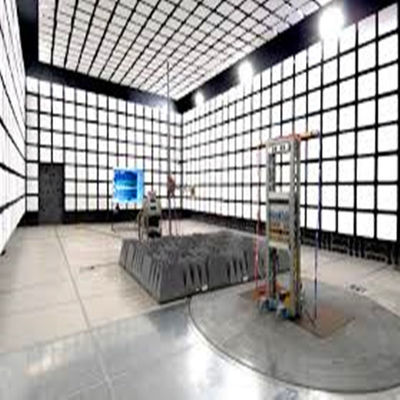

Câmara Anecoica de 14KHz-40GHz para Blindagem EMI Eficaz em Ambientes de Amplo Espectro

produtos

filtro de linha elétrica do IEM

Absorvedor de azulejos de ferrite

Abertura de Ar de Favas de Mel

Contate-nos

emcfilter18@gmail.com

+86-519-88055165

Contacte Agora

Câmara Anecoica de 14KHz-40GHz para Blindagem EMI Eficaz em Ambientes de Amplo Espectro

MOQ:	>=1 ajusta-se
preço:	$10,000.00
standard packaging:	Caso de madeira
Supply Capacity:	1 grupo/grupo por Mês

Detail Information

Product Description

Detail Information

Marca

haozhuo

Certificação

CE RoHS

Número do modelo

Tipo:

Filtro rc

Função de transferência:

Passa baixa

Tipo de pacote:

Montagem na superfície

Frequência do centro nominal:

50Hz

Largura de banda 3DB:

10m

Perda de inserção:

100dB

Impedância de entrada:

50ohm

Atenuação da banda de parada:

100dB

Fonte de energia:

fase única fase ou dc

Uso:

teste EMC

Tamanho da sala:

personalizado

Tamanho da porta:

personalizado

Painel:

Painel de aço de 2 mm/3mm

atenuação:

14KHz-40GHz> = 100dB

Embalagem:

Estojo de madeira

Prazo de entrega:

2-3 Weeks para EMC Testing Eletromagnetic Shielding RF Room

PORTA:

Xangai

Destacar:

Câmara surda da micro-ondas

Câmara inteiramente surda

Sala inteiramente surda

Product Description

14KHz-40GHz superior a 100dB para câmara anéquica EMI de segurança de dados/voz

Quando uma sala blindada é necessária?

· Se o seu laboratório estiver próximo de um emissor de espectro alargado (ou seja, equipamento que transmite múltiplas frequências abaixo de 400 Hz), torre de rádio, transmissor de telemóvel ou outros geradores de campo grandes,Então, deve considerar uma sala blindada..

· Se a sua investigação estiver na banda gama e não pretender utilizar um filtro de entalhe de 60/50 Hz para eliminar o ruído da rede de alimentação, pode considerar uma sala blindada.Recomendamos seguir os passos acima para minimizar o ruído da redeSe isso não for suficiente para as suas necessidades, então um quarto protegido pode ajudar.

Características do produto
Os painéis de blindagem são feitos de chapas de aço laminadas a frio moldadas.que pode impedir a distorção das chapas e garantir a nivelamento das chapas de aço.
A construção do quadro autossustentado é feita de materiais de secção.
A porta de blindagem é opcional: porta eletromotriz padrão (alternativa eletromotriz / manual), porta de blindagem totalmente automática (activada por luz com senha) porta deslizante.Subshining decoração de aço inoxidável está na superfície da portaA dimensão padrão da porta é:0.85×2 ((m).
Portão de proteção deslizante suspenso em grande escala, porta deslizante eletromotriz de inserção, porta deslizante de saco de gás eletromotriz, porta giratória com trilho.
A janela ventilada é projetada no tipo de guia de ondas celular com dimensão: 300 × 300 mm.
O filtro de potência está em condições de alto desempenho e baixa fuga.
Telefone, ar condicionado, dispositivos de combate a incêndios, fibra óptica e cabos CAT5 podem ser equipados sob medida.
A decoração será organizada na sala de blindagem de acordo com os requisitos da sala de equipamento padrão.
Propriedades de blindagem (dB)
Campo magnético		14 kHz	85 dB
		100 kHz	100 dB
		200 kHz	110 dB
Ondas de plano		50-103 MHz	120 dB
Micro-programas		1-10 GHz	110 dB
		10 a 20 GHz	100 dB
		20-40 GHz	80 dB
Área de aplicação
Teste EMC
Pontos 1 e 2	Modulo Tipo de painel, chapa de aço galvanizado de 2 mm/3 mm
Pontos 2	Porta de proteção RF, tamanho aberto:1000*2000mm Ou Dimensão personalizada
Pontos 3	Filtros de potência 16A/ 32A/50A/63A Ou Parâmetro personalizado
Pontos 4	Painéis de ventilação de favo de mel 300x300x25 mm 300x600x25 mm Ou Dimensão personalizada
Pontos 5	Painel de RF 300200mm, incluindo o guia de onda Ø4cm / L220cm x1 BNC2/N2/SMA2 Ou Dimensão personalizada
Pontos 6	Piso Piso antiestático ou piso laminado Ou materiais personalizados
Pontos 7	Absorvedor de RF de espuma Chapas de ferrite Absorvedor de alta potência
Pontos 8	Berílio de cobre Dedos
Pontos 9	Guia de ondas de aço
Pontos 10	Garrafa de proteção EMI

RF Propriedades de blindagem da câmara anecoica (dB)
Campo magnético	14 kHz	75 dB
	100 kHz	100 dB
	200 kHz	110 dB
Ondas de plano	50-103 MHz	120 dB
Micro-programas	1-10 GHz	110 dB
Micro-programas	10 a 20 GHz	100 dB

Câmara Anecoica de 14KHz-40GHz para Blindagem EMI Eficaz em Ambientes de Amplo Espectro
