Microondas Emc Câmara Anecóica 14KHz até 40GHz 100dB para segurança de dados de alta qualidade
-
Destacar
Câmara surda da micro-ondas
,Câmara inteiramente surda
,Sala inteiramente surda
-
TypeRC Filter
-
Transfer FunctionLow Pass
-
Package TypeSurface Mount
-
Nominal Center Frequency50Hz
-
3dB Bandwidth10M
-
Insertion Loss100dB
-
Input Impedance50oHm
-
Stopband Attenuation100dB
-
power supplysingle phase three phase or dc
-
Usageemc test
-
Room sizecustomized
-
door sizecustomized
-
Panel2mm/3mm steel panel
-
attenuation14KHz-40GHz >=100dB
-
Packingwooden case
-
Delivery time2-3weeks for emc testing Electromagnetic shielding RF room
-
Portshanghai
-
Marcahaozhuo
-
CertificaçãoCE RoHS
-
Número do modeloH
-
Quantidade de ordem mínima>=1 ajusta-se
-
Preço$10,000.00
-
Detalhes da embalagemCaso de madeira
-
Habilidade da fonte1 grupo/grupo por Mês

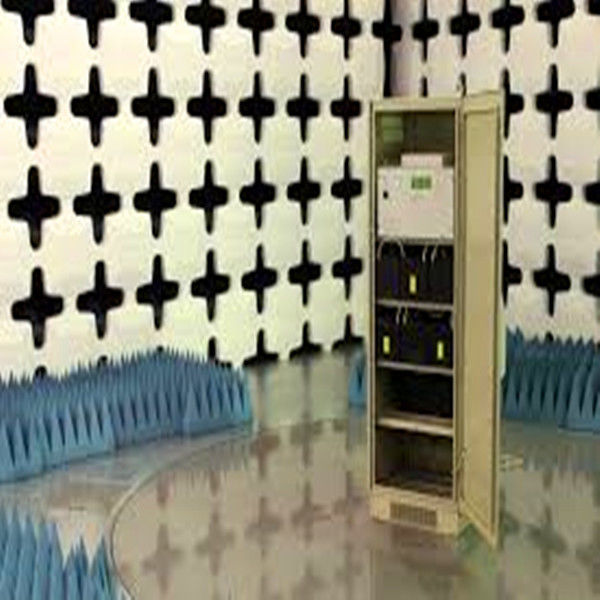

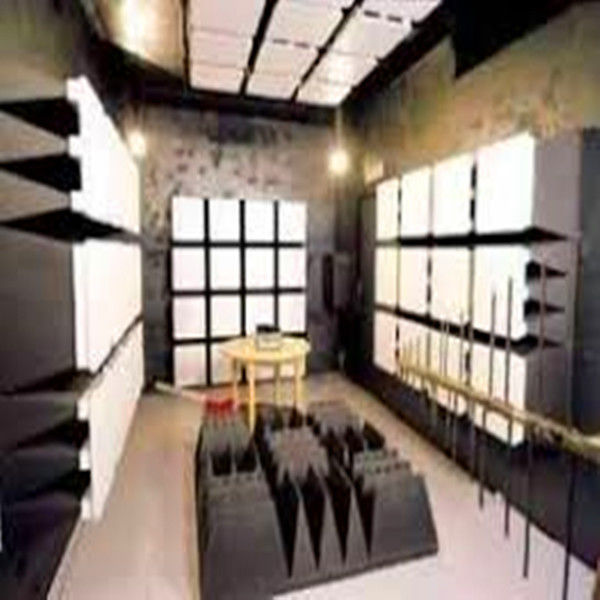

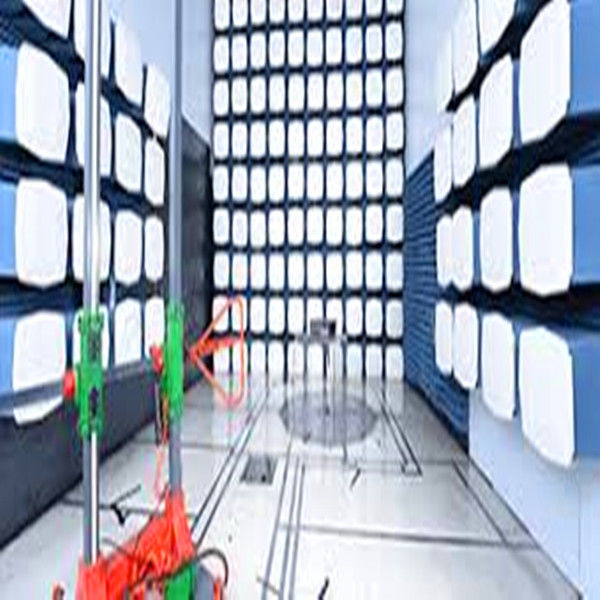

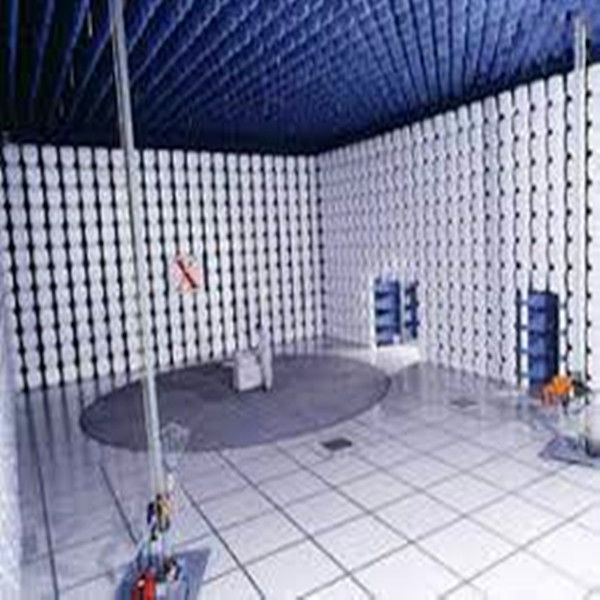

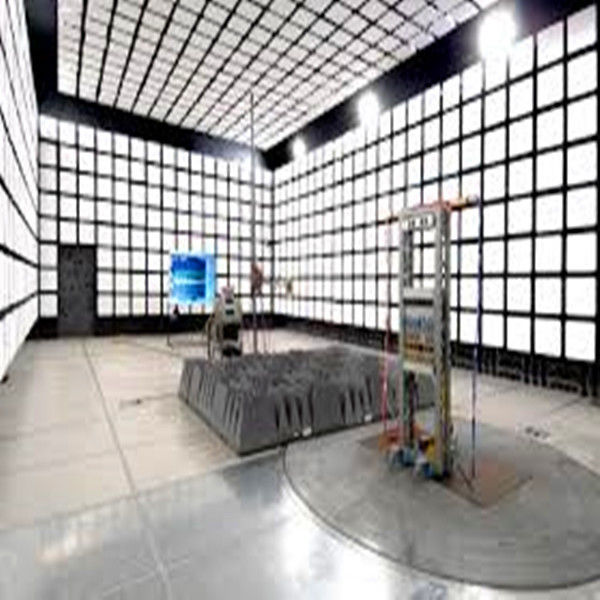

Microondas Emc Câmara Anecóica 14KHz até 40GHz 100dB para segurança de dados de alta qualidade
14KHz-40GHz superior a 100dB para câmara anéquica EMI de segurança de dados/voz
Quando uma sala blindada é necessária?
· Se o seu laboratório estiver próximo de um emissor de espectro alargado (ou seja, equipamento que transmite múltiplas frequências abaixo de 400 Hz), torre de rádio, transmissor de telemóvel ou outros geradores de campo grandes,Então, deve considerar uma sala blindada..
· Se a sua investigação estiver na banda gama e não pretender utilizar um filtro de entalhe de 60/50 Hz para eliminar o ruído da rede de alimentação, pode considerar uma sala blindada.Recomendamos seguir os passos acima para minimizar o ruído da redeSe isso não for suficiente para as suas necessidades, então um quarto protegido pode ajudar.
|
Características do produto |
||||
|
Os painéis de blindagem são feitos de chapas de aço laminadas a frio moldadas.que pode impedir a distorção das chapas e garantir a nivelamento das chapas de aço. |
||||
|
A construção do quadro autossustentado é feita de materiais de secção. |
||||
|
A porta de blindagem é opcional: porta eletromotriz padrão (alternativa eletromotriz / manual), porta de blindagem totalmente automática (activada por luz com senha) porta deslizante.Subshining decoração de aço inoxidável está na superfície da portaA dimensão padrão da porta é:0.85×2 ((m). |
||||
|
Portão de proteção deslizante suspenso em grande escala, porta deslizante eletromotriz de inserção, porta deslizante de saco de gás eletromotriz, porta giratória com trilho. |
||||
|
A janela ventilada é projetada no tipo de guia de ondas celular com dimensão: 300 × 300 mm. |
||||
|
O filtro de potência está em condições de alto desempenho e baixa fuga. |
||||
|
Telefone, ar condicionado, dispositivos de combate a incêndios, fibra óptica e cabos CAT5 podem ser equipados sob medida. |
||||
|
A decoração será organizada na sala de blindagem de acordo com os requisitos da sala de equipamento padrão. |
||||
|
Propriedades de blindagem (dB) |
||||
|
Campo magnético |
14 kHz |
85 dB |
||
|
100 kHz |
100 dB |
|||
|
200 kHz |
110 dB |
|||
|
Ondas de plano |
50-103 MHz |
120 dB |
||
|
Micro-programas |
1-10 GHz |
110 dB |
||
|
10 a 20 GHz |
100 dB |
|||
|
20-40 GHz |
80 dB |
|||
|
Área de aplicação |
||||
|
Teste EMC |
||||
|
Pontos 1 e 2 |
Modulo Tipo de painel, chapa de aço galvanizado de 2 mm/3 mm |
|
||
|
Pontos 2 |
Porta de proteção RF, tamanho aberto:1000*2000mm |
|
||
|
Pontos 3 |
Filtros de potência |
|
||
|
Pontos 4 |
Painéis de ventilação de favo de mel |
|
||
|
Pontos 5 |
Painel de RF |
|
||
|
Pontos 6 |
Piso |
|
||
|
Pontos 7 |
Absorvedor de RF de espuma |
|
||
|
Pontos 8 |
Berílio de cobre Dedos |
|
||
|
Pontos 9 |
Guia de ondas de aço |
|
||
|
Pontos 10 |
Garrafa de proteção EMI |
|
||
| RF Propriedades de blindagem da câmara anecoica (dB) | ||
|
Campo magnético |
14 kHz | 75 dB |
| 100 kHz | 100 dB | |
| 200 kHz | 110 dB | |
| Ondas de plano | 50-103 MHz | 120 dB |
|
Micro-programas |
1-10 GHz | 110 dB |
| 10 a 20 GHz |
100 dB |
|
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
