Absorvedor de telha de ferrite para câmara semi-anecoica para sala de blindagem de RF de teste EMC câmara anecoica EMC
-
Destacar
telha da ferrite da câmara semi surda
,Telha da ferrite para o teste da compatibilidade eletrónica
,Telha eletromagnética da ferrite
-
TipoFiltro rc
-
Função de transferênciaPassagem baixa
-
Tipo de pacoteMontagem em superfície
-
Frequência Central Nominal50Hz
-
Largura de banda de 3dB1MHz
-
Perda de inserção100
-
Impedância de entrada50
-
Atenuação da banda de parada100
-
Tamanho básico10*10
-
Altura padrão5,2 mm, 6,7 mm
-
CorPreto
-
Quantidade mínima5 m²
-
Tipo de modeloBloco 52, Bloco 67
-
Pacotecom placa
-
PortaXangai
-
Lugar de origemChina
-
Marcahaozhuo
-
CertificaçãoCE RoHS
-
Número do modeloH-100
-
Quantidade de ordem mínima>Partes =1000
-
Preço$2.90
-
Detalhes da embalagemcaso de madeira
-
Habilidade da fonte1000 partes/partes por Semana
Absorvedor de telha de ferrite para câmara semi-anecoica para sala de blindagem de RF de teste EMC câmara anecoica EMC
Chapa de ferrite com câmara semi-anecótica
- Faixa de frequências 30 MHz - 2 GHz
- Chapa fina de ferrite cerâmica com características excepcionais de absorção de RF
- Cerâmica sinterizada
- Excelente para alta potência
- Aplicação a altas temperaturas até ao ponto de Curie de 203°F
- A telha não tem descarga
- Ideal para aplicações de alto vácuo

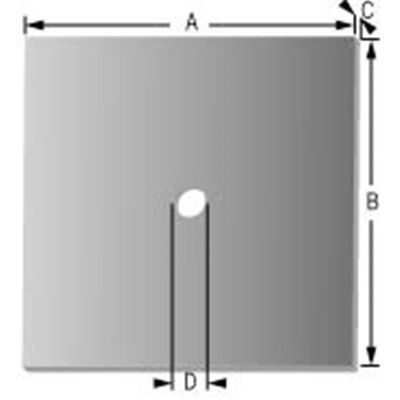

Tamanho da telha de ferrite
· Tamanho da base: 100*100 mm
· Altura padrão: 5,2 mm, 6,7 mm
· Diâmetro do furo: 10 mm
| Permeabilidade inicial | 5500 |
| Fator de perda relativo | 15@0,1MHz |
| Densidade do fluxo de saturação | 280 ((1194A/m) |
| Remanência | 180 |
| coerção | 3 |
| Fator de temperatura relativa | 3 |
| Temperatura de Curie. | 90 |
| Densidade | 4.85*1000 |
| Resistividade | 100 |
| 30 MHz | -25,5 dB |
| 100 MHz | -38 dB |
| 300 MHz | -19,5 dB |
| 500 MHz | -16 dB |
| 700 MHz | -12 dB |
| 1000 MHz | -10 dB |
Aplicação de azulejos de ferrite
· Utilizado para câmara EMC
Baseado no princípio de ter permeabilidade magnética complexa igual (ou quase igual) à constante dielétrica complexa.Os materiais com esta propriedade apresentam uma impedância igual à do "espaço livre" e, portanto, não refletem a energia irradiada na incidência normal. Ferrite Tile pode fornecer 10dB - 25dB de absorção entre 30MHz e 1GHz. Os azulejos são finos (aproximadamente 0,26 polegadas), mas podem ser pesados (aproximadamente 10 libras por pé quadrado).
Tamanho da telha de ferrite da câmara EMC
· Tamanho da base: 100*100 mm
· Altura padrão: 5,5 mm, 6,7 mm
· Diâmetro do furo: 10 mm
Aplicação de azulejos de ferrite para câmaras EMCUtilizado para câmara EMC
Sobre nós
- Nossa equipe técnica tem mais de 10 anos de experiência no design de filtros EMI. Conhecemos muito bem o padrão de segurança UL VDE CSA CE CQC etc.
- Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)Podemos resolver o problema da EMI de forma rápida, eficaz e de baixo custo.
- Nosso equipamento de teste: ponte digital LCR/testador de resistência à tensão/testador de resistência ao isolamento/analisador de espectro/testador de indutor/fonte de sinal padrão/sala de escudo/testador de intensidade de interferência etc.
- Nosso produto: Filtro EMI para fins gerais/Filtro EMI para inversor de frequência/Filtro EMI para instalações de blindagem/Filtro EMI para aplicações militares
- Nossa vantagem: alta qualidade/alta relação custo/curto prazo de entrega
- Nosso serviço: todos os produtos têm dois anos de garantia
- Os nossos principais clientes: motor de inversor de frequência e sistema de servo-driving/sistema de blindagem por MRI/sistema de inversor solar/sistema de trânsito ferroviário etc.
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
