Câmara EMC Ferrite Tile Absorvedor câmara anecóica rf sala de blindagem

MOQ:	>Partes =1000
preço:	$2.90
standard packaging:	caso de madeira
Supply Capacity:	1000 partes/partes por Semana

Detail Information

Product Description

Detail Information

Lugar de origem

China

Marca

haozhuo

Certificação

CE RoHS

Número do modelo

H-100

Tipo:

Filtro rc

Função de transferência:

Passagem baixa

Tipo de pacote:

Montagem em superfície

Frequência Central Nominal:

Largura de banda de 3dB:

Perda de inserção:

Impedância de entrada:

Atenuação da banda de parada:

Tamanho básico:

10*10

Altura padrão:

5,2 mm, 6,7 mm

Preto

Quantidade mínima:

Tipo de modelo:

Bloco 52, Bloco 67

Pacote:

com placa

Porta:

Xangai

Destacar:

Telhas da ferrite da câmara da compatibilidade eletrónica

telhas da ferrite de 6.7mm

absorvente da telha da ferrite

Product Description

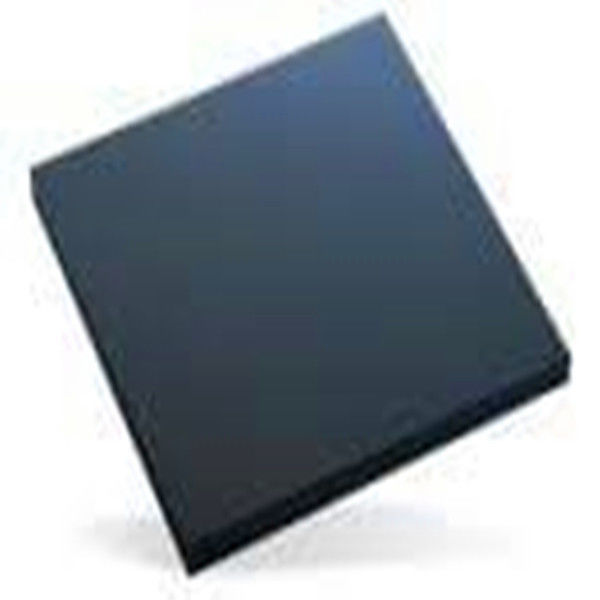

6.7mm espessura 100 * 100 azulejos de ferrite para câmara EMC

Os principais atributos físicos da ferrita dentro da blindagem é que ela consiste em domínios com viés polarizado e que gira contra a onda oscilante para absorver a energia irradiada.Os ferritos são muito bons entre a faixa de frequência 30MHz a 800MHz, com o desempenho diminuindo depois disso.

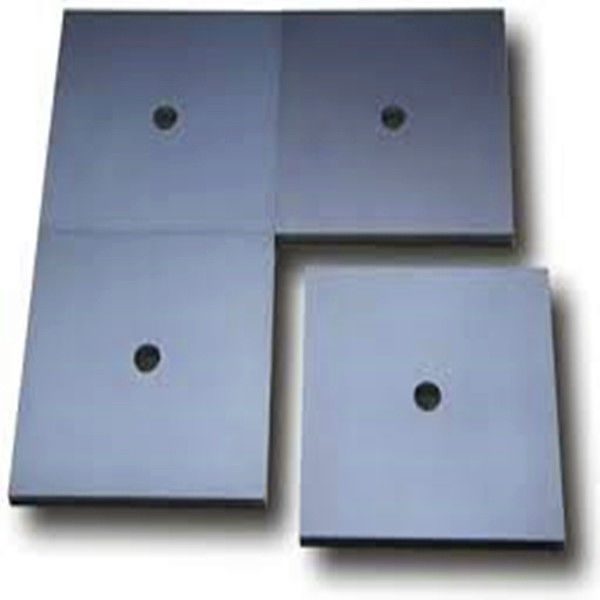

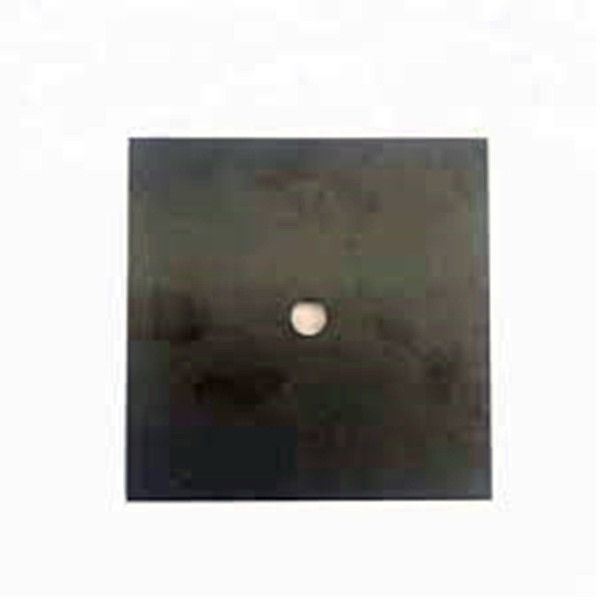

Tamanho da telha de ferrite

· Tamanho da base: 100*100 mm

· Altura padrão: 5,2 mm, 6,7 mm

· Diâmetro do furo: 10 mm

Permeabilidade inicial	5500
Fator de perda relativo	15@0,1MHz
Densidade do fluxo de saturação	280 ((1194A/m)
Remanência	180
coerção	3
Fator de temperatura relativa	3
Temperatura de Curie.	90
Densidade	4.85*1000
Resistividade	100

30 MHz	-25,5 dB
100 MHz	-38 dB
300 MHz	-19,5 dB
500 MHz	-16 dB
700 MHz	-12 dB
1000 MHz	-10 dB

Aplicação de azulejos de ferrite

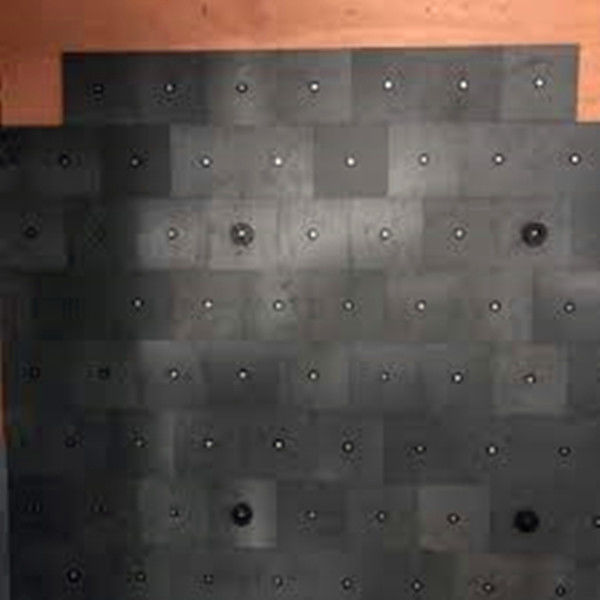

· Utilizado para câmara EMC

Baseado no princípio de ter permeabilidade magnética complexa igual (ou quase igual) à constante dielétrica complexa.Os materiais com esta propriedade apresentam uma impedância igual à do "espaço livre" e, portanto, não refletem a energia irradiada na incidência normal. Ferrite Tile pode fornecer 10dB - 25dB de absorção entre 30MHz e 1GHz. Os azulejos são finos (aproximadamente 0,26 polegadas), mas podem ser pesados (aproximadamente 10 libras por pé quadrado).

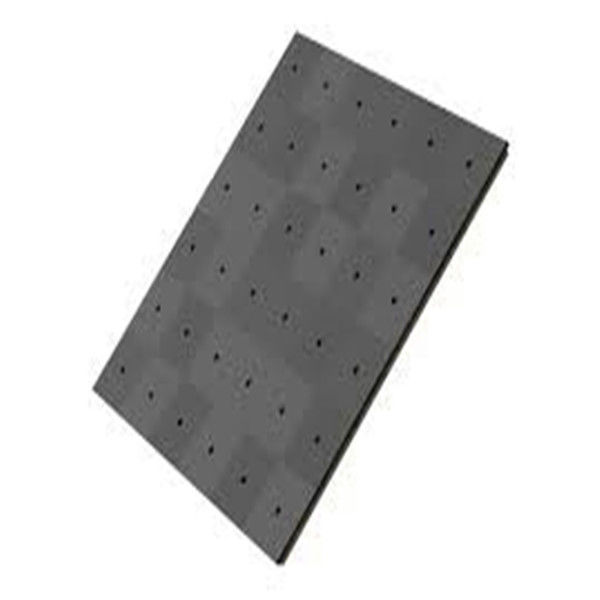

Tamanho da telha de ferrite da câmara EMC

· Tamanho da base: 100*100 mm

· Altura padrão: 5,5 mm, 6,7 mm

· Diâmetro do furo: 10 mm

Aplicação de azulejos de ferrite para câmaras EMCUtilizado para câmara EMC

Sobre nós

Nossa equipe técnica tem mais de 10 anos de experiência no design de filtros EMI. Conhecemos muito bem o padrão de segurança UL VDE CSA CE CQC etc.
Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)Podemos resolver o problema da EMI de forma rápida, eficaz e de baixo custo.
Nosso equipamento de teste: ponte digital LCR/testador de resistência à tensão/testador de resistência ao isolamento/analisador de espectro/testador de indutor/fonte de sinal padrão/sala de escudo/testador de intensidade de interferência etc.
Nosso produto: Filtro EMI para fins gerais/Filtro EMI para inversor de frequência/Filtro EMI para instalações de blindagem/Filtro EMI para aplicações militares
Nossa vantagem: alta qualidade/alta relação custo/curto prazo de entrega
Nosso serviço: todos os produtos têm dois anos de garantia
Os nossos principais clientes: motor de inversor de frequência e sistema de servo-driving/sistema de blindagem por MRI/sistema de inversor solar/sistema de trânsito ferroviário etc.
